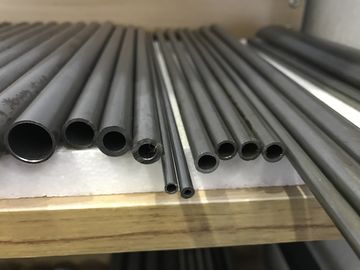

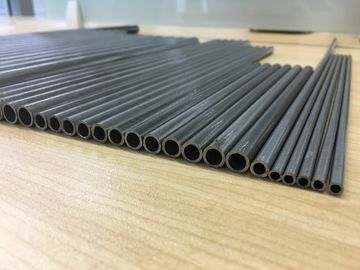

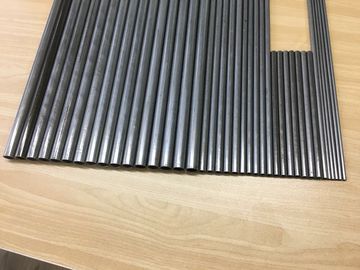

冷たいSAE J526 UNS G10080/UNS G10100 -低炭素鋼鉄Single-Wall管を溶接した引かれる
製品詳細
精密継ぎ目が無い管
,精密管および管
SAE J526 UNS G10080 / UNS G10100 冷たく引かれた低炭素鋼インゲル・ウォール トュービング
SAE J526 一般的な自動車,冷蔵,水力,および曲げ,燃やすのに適した質の管を必要とする他の類似の用途のための低炭素鋼の溶接単壁管珠状形成し,溶解する
技術規格: SAE J526
壁厚さ:0.5-15mm
直径:1~100mm
長さ:最大 12000mm お客様の要求により
適用:一般自動車,冷蔵,水力,その他の類似の用途
材料 /グレード:UNS G10080 または UNS G10100
生産方法:
管は,管状の形状の鋼筋の片段から作られ,その縁は適当な溶接法で結合され,密封される.溶接後,the bead shall be removed from the outside to provide a smooth round surface and the tubing shall be processed in such a manner as to produce a finished product which meet all requirements of this document通常,このタイプの管は,巻き込みと直線の両方で利用できます.直線性要件は,サプライヤーと購入者間で合意されるべきです.
| 鋼材の種類と化学組成 | |||||
| 鉄鋼類 | C について | そうだ | ミニ | P | S |
| マックス | マックス | マックス | マックス | マックス | |
| UNS G10080 | 0.1 | 0.07-0 だった6 | 0.30-0 だった50 | 0.03 | 0.05 |
| UNS G10100 | 0.08-0 だった13 | 0.07-0 だった6 | 0.30-0 だった60 | 0.03 | 0.05 |
| メカニカル要件 | |
| 属性 | 価値観 |
| 収力強度,min (0.2%オフセット) | 170 MPa |
| 張力強度,分 | 290 MPa |
| 50mm の長さ | 14% ミニ |
| 硬さ (ロックウェル30Tスケール),最大 | 65 |
| 管の寸法と容量 | |||||
| ダッシュ サイズ | 定額 トュービング 過剰摂取 mm | 外から 直径 (2) 基本 mm | 外から 直径 (2) 許容性 ± mm | 壁 厚さ (3) (4) 基本 mm | 壁 厚さ (3) 許容性 ± mm |
| −2 | 3.18 | 3.18 | 0.05 | 0.64 | 0.13 |
| −3 | 4.76 | 4.76 | 0.08 | 0.71 | 0.13 |
| −4 | 6.35 | 6.35 | 0.08 | 0.71 | 0.08 |
| −5 | 7.94 | 7.92 | 0.08 | 0.71 | 0.08 |
| −6 | 9.53 | 9.53 | 0.08 | 0.71 | 0.08 |
| −7 | 11.11 | 11.13 | 0.10 | 0.76 | 0.08 |
| −8 | 12.70 | 12.70 | 0.10 | 0.76 | 0.08 |
| −8 | 12.70 | 12.70 | 0.10 | 0.89 | 0.09 |
| −9 | 14.29 | 14.27 | 0.10 | 0.76 | 0.08 |
| −10 | 15.88 | 15.88 | 0.10 | 0.89 | 0.09 |
1他のサイズは,供給者と利用者の合意により指定することができる.
2実際の外径は最大と最小の平均である.
管を通るどの横切りに決定された外径.
3列挙された許容量は,任意の点における最大許容された偏差を表します.
4中間壁厚さの場合は,次の重い壁厚さの許容量
適用される.
管末の状態
管は,通常の工場切断方法を用いて製造されます.これは,単刀切断端,二刀切断端,切断切断端,回転切断端を含むが,これに限定されません.管の先端の歪みを最小限に抑えるように注意しますさらに加工が必要とする末端は,生産者とチューブ購入者の間で合意される.
表面塗装
表面の不完全性 例えば,操作痕跡,切削痕跡, or shallow pits shall not beconsidered injurious defects provided such imperfections are not detrimental to the function of the tubing andthese imperfections are within the tolerances specified for diameter and wall thickness表面の不完全さを除去する必要はありません.内面に軽い溶接珠と噴出が許容されるが,良質の溶接慣行に従って最小限に保持しなければならない.特殊な溶接ビールの要求事項は,購入時に合意しなければならない.
関連規格:SAE J1677-低炭素鋼と銅ニッケル管のSAE試験と手順
曲がりテストSAE J167753
圧力の検査SAE J167758
非破壊的な電気試験SAE J167759
均等化 試験SAE J167751
拡張試験SAE J167754
張力試験SAE J167757
SAE J409-製品分析 鋼材の熱または鋳造の指定化学分析から許容される変異
基準基準:
SAE J514 液管フィッティング
SAE J516 液圧用ホースフィッティング
SAE J533 管用のフラワー
SAE J1065 液圧管およびフィッティングの圧力評価
SAE J1290 自動車用水力ブレーキシステム メティックチューブ接続
SAE J1453 オーリング・フェイス・シール
SAE J1677 低炭素鋼および銅ニッケル管の試験および手順
-
