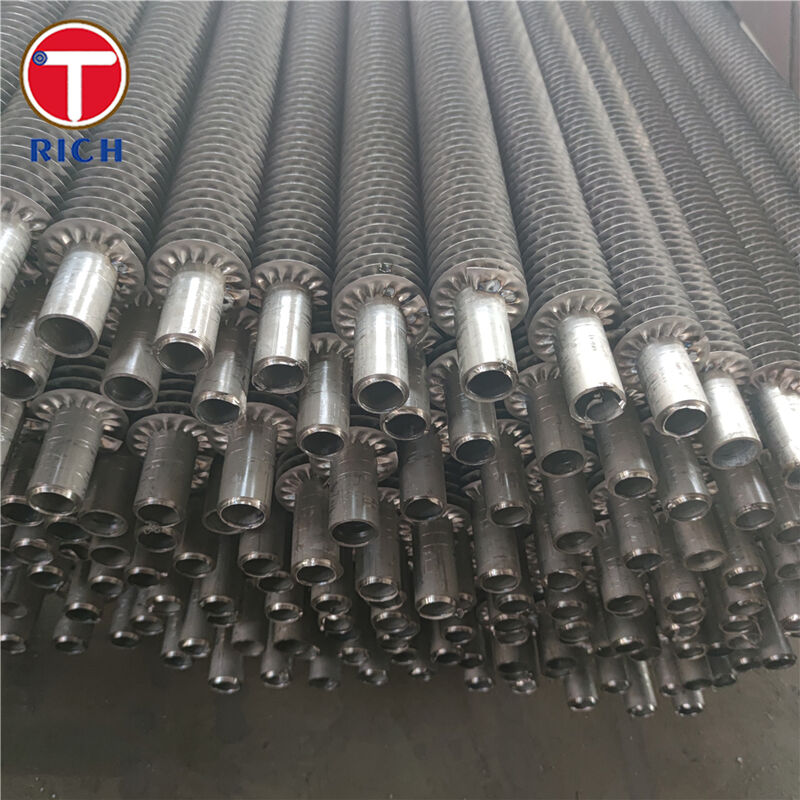

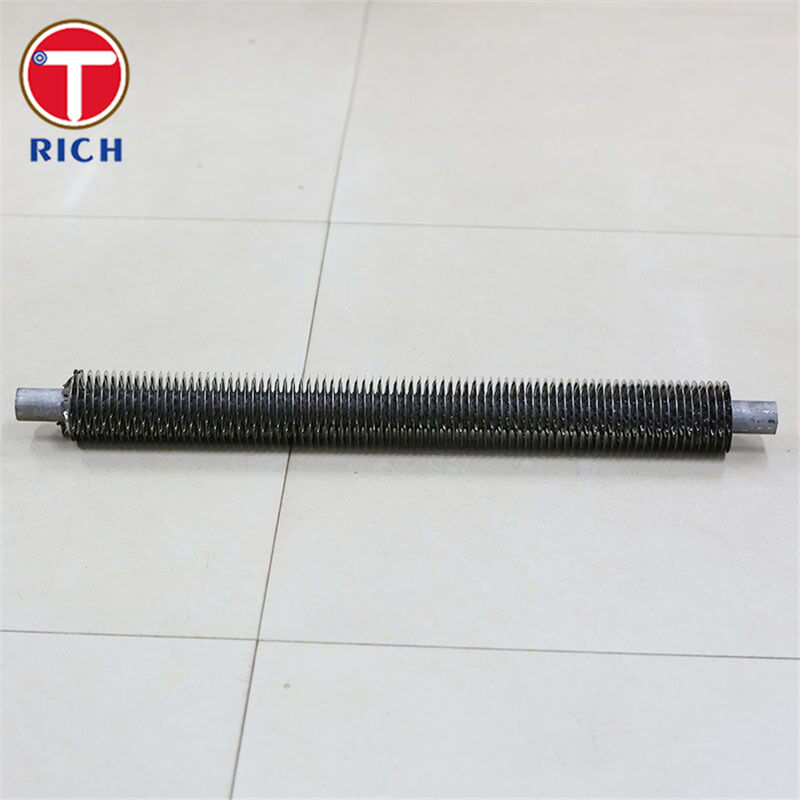

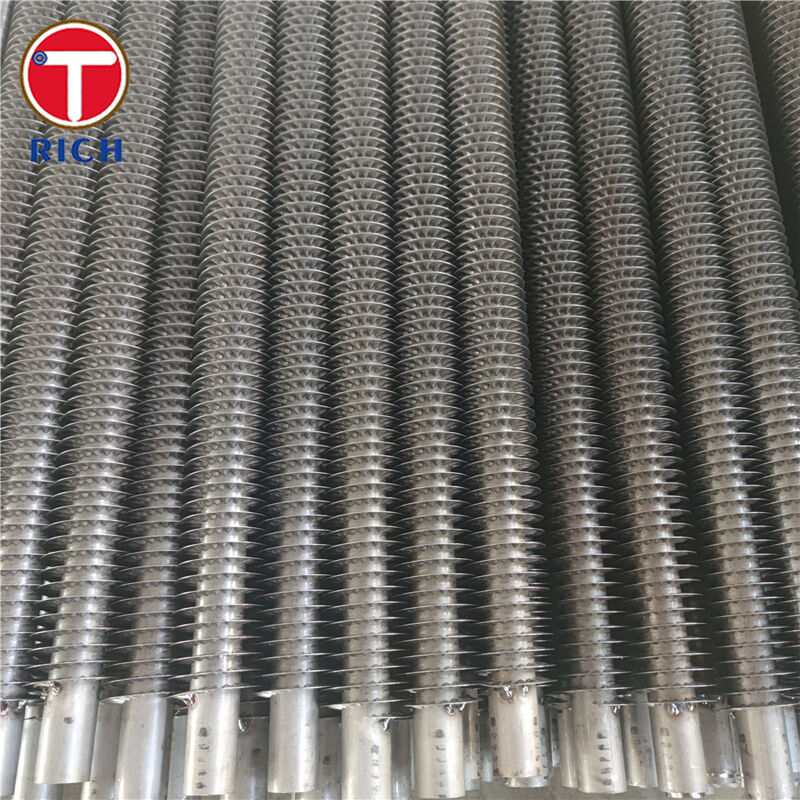

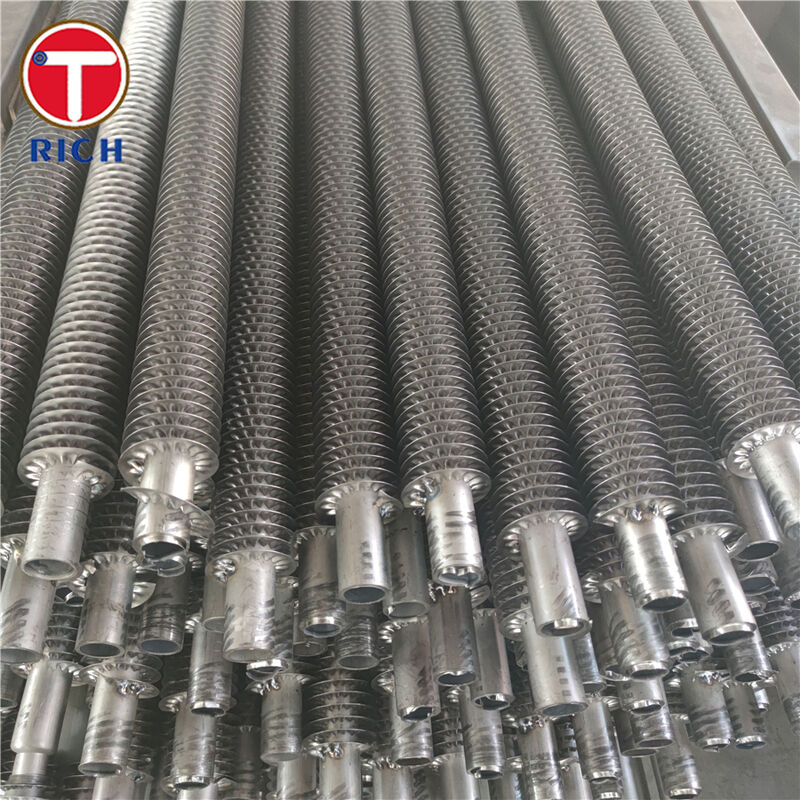

圧着フィンチューブ（ヘリカルテンション巻き、冷間成形フィンチューブ）空気冷却器用

材質

A圧着フィンチューブ（別名スパイラルテンション巻き/冷間成形フィンチューブ）は、金属フィンストリップを制御された張力下でヘリカル状に巻き付けたベースチューブです。フィンストリップは、接触「フット」を広げるために事前に成形され、機械的にチューブ表面に固定されます（設計に応じて、タック/タグ溶接またはスポット溶接などの端部固定）。一般的な材質オプション（カスタマイズ可能）：

ベースチューブ：

• 炭素鋼、ステンレス鋼、合金鋼、銅、チタン、二相ステンレス鋼、ニッケル合金（プロジェクト依存）。フィンストリップ：

• アルミニウム、銅、炭素鋼、ステンレス鋼。仕様

一般的な構成可能範囲（最終寸法は図面/データシートによる）：

ベースチューブOD：

• 15.88～219.00 mmベースチューブ肉厚：

• ≥1.00 mmチューブ長：

• 500～15000 mmフィン厚さ：

• 0.15～2.00 mmフィン高さ：

• 6.0～25.40 mmフィン密度/ピッチ：

• 3～11 FPI（標準）ベアエンド：

• 必要に応じて（ローリング、溶接、フランジ加工、またはチューブ-チューブシートジョイント用）主な特徴

空気側性能の向上：

• 圧着フィンは乱流を増加させ、空気側の熱伝達効率を向上させます。信頼性の高い機械的結合：

• 事前に成形されたフィンフットは接触面積を増加させ、フィン端部はラップを安定させるために固定されています。優れた機械的耐性：

• 振動や取り扱い強度を重視する空気冷却器やフィンチューブ熱交換器に適しています。よりクリーンな気流チャネル：

• 均一なピッチ設計は、灰/埃の蓄積を減らし、メンテナンスを容易にします。費用対効果の高い表面積の増加：

• より重い溶接フィン構造に移行することなく、外部表面積を増加させます（プロジェクト依存）。当社の利点

1）「フィンは時間の経過とともに緩みますか？」

当社は、接触面積を増やすために、
事前に成形されたフィンベースを備えた制御されたテンション巻きプロセスを使用し、フィン端部は、サービスおよび輸送のためにラップを安定させるために固定（指定されたタグ/タック/スポット固定）されています。2）「このフィンタイプはどの温度に適していますか？」

圧着/スパイラルテンション巻きフィンチューブは、一般的に
中程度の温度条件下（一般的な制限は、構成と材料によって異なりますが、最大約120℃です）で使用されます。より高温での使用や激しい熱サイクルには、選択時に代替のフィン構造（例：埋め込み型または溶接型フィンタイプ）を提案できます。3）「腐食のためにベースチューブとフィン材料をどのように選択すればよいですか？」

当社は、複数の材料の組み合わせ（炭素鋼、ステンレス鋼、銅など）をサポートしているため、
プロセス側の腐食（ベースチューブ）と周囲側の腐食（フィン材料）を実際の動作環境に合わせることができます。4）「埃っぽい空気中で簡単に汚れますか？」

圧着フィン形状は、
均一なピッチと実用的なフィンプロファイルで提供できるため、埃のブリッジを減らし、気流経路を良好な状態に保つことができます。5）「検査書類とトレーサビリティを提供していますか？」

当社は、
EN 10204 3.1 / 3.2材料認証を提供し、プロジェクトITPで要求される場合は、第三者検査をサポートできます。6）「これは製油所/石油化学プラントの空気冷却器の調達慣行に適合しますか？」

石油・ガス空気冷却器プロジェクトの場合、調達は一般的に
API 661の要件に準拠しています。当社は、空冷熱交換器の調達ワークフローに沿った全体的なドキュメントパッケージの一部として、フィンチューブを供給できます。化学組成

グレード（一般的な用途）

グレード

ASTM / ASME（一般的なベースチューブオプション）：

ASTM A179、ASTM A192、ASTM A210、ASTM A213（ステンレス）。空気冷却器/熱交換器の実践：
API 661（製油所の空冷熱交換器で一般的に使用されています）。EN（一般的な同等品）：

EN 10216（圧力用途向けシームレスチューブ）、EN 10217（圧力用途向け溶接チューブ）、EN 10204 3.1/3.2認証。GOST（一般的な同等品）：

GOST 8732 / 8734（シームレス鋼管）、GOST 9941（ステンレスシームレスチューブ）。JIS（一般的な同等品）：
JIS G3461 / G3462（ボイラーおよび熱交換器チューブ）、JIS G3459（ステンレス鋼管）。GB（一般的な同等品）：
GB/T 3087（ボイラーチューブ）、GB/T 5310（高圧ボイラーチューブ）、GB/T 8163（流体サービス用シームレス鋼管）、GB/T 14976（流体輸送用ステンレスシームレスパイプ）。適用分野

幅広い用途：

外部媒体が空気/ガスで、表面積を追加する必要がある空気冷却器およびフィンチューブ熱交換器。これらの分野内での使用場所：

製油所/石油化学プラントの空気冷却器：

• 一般的な調達慣行に沿った空冷熱交換器のチューブバンドル。乾燥機、ラジエーター、ヒーター：

• 空気側の対流熱伝達を促進するためのフィン付きセクション。オイル冷却および工業用冷却コイル：

• 冷却ユニットおよび同様の空気側用途で使用されるフィンチューブコア。

Q：あなたは商社ですか、それともメーカーですか？

Q：あなたは商社ですか、それともメーカーですか？

A：メーカーであり、取引もできます。

Q：納期はどのくらいですか？

A：一般的に言えば、在庫がある場合は10～15日、在庫がない場合は30～40日です。

数量によります。

Q：サンプルを提供していますか？無料ですか、それとも追加ですか？

A：はい、サンプルを無料で提供できますが、運賃を支払う必要があります。

Q：支払い条件は何ですか？

A：支払い

=2000USD、30％T/T前払い、出荷前の残高。他に質問がある場合は、お気軽にご連絡ください。
