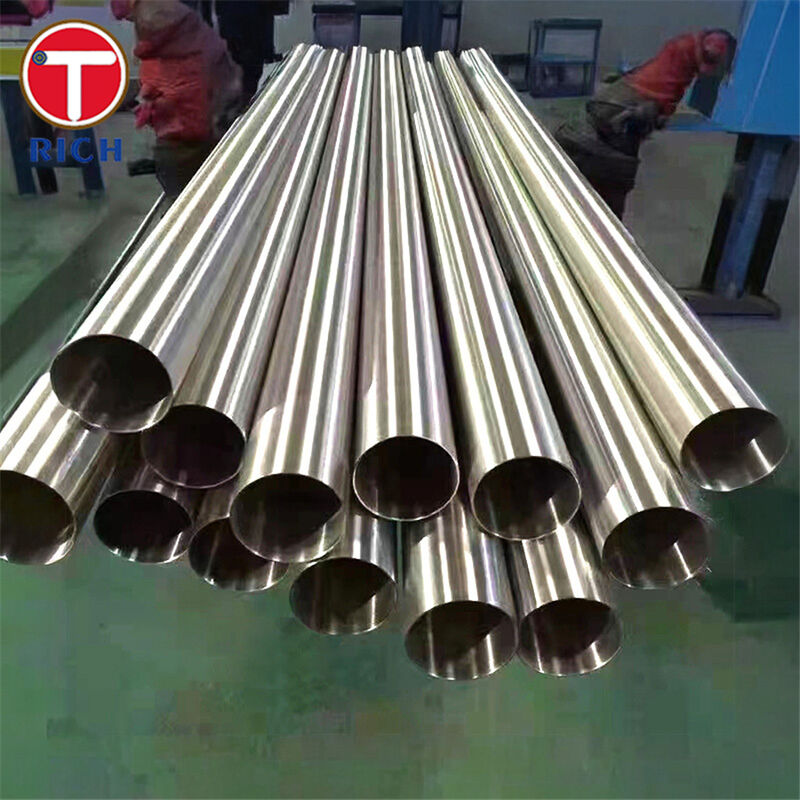

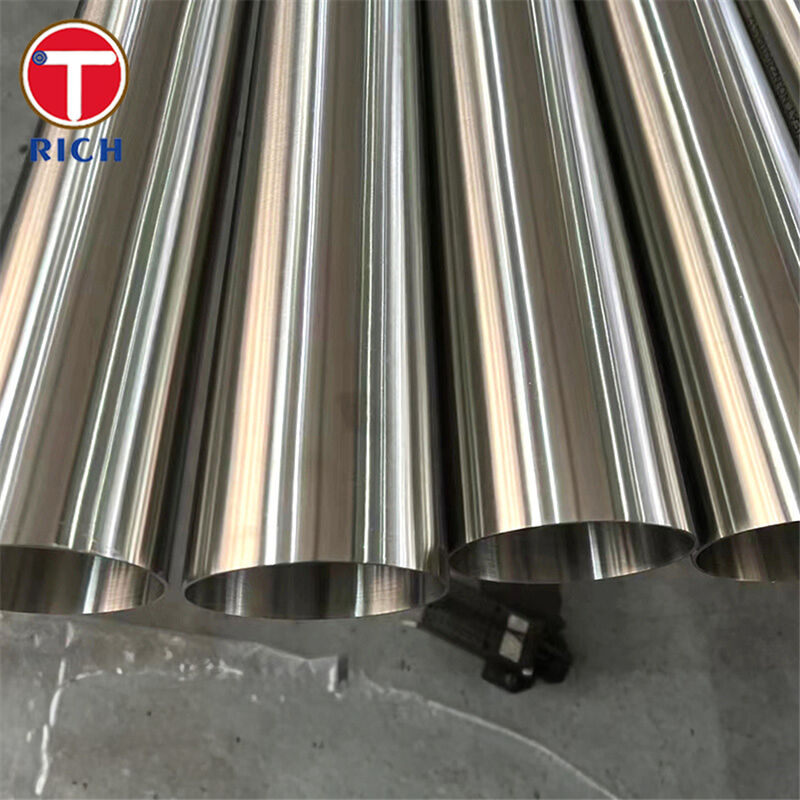

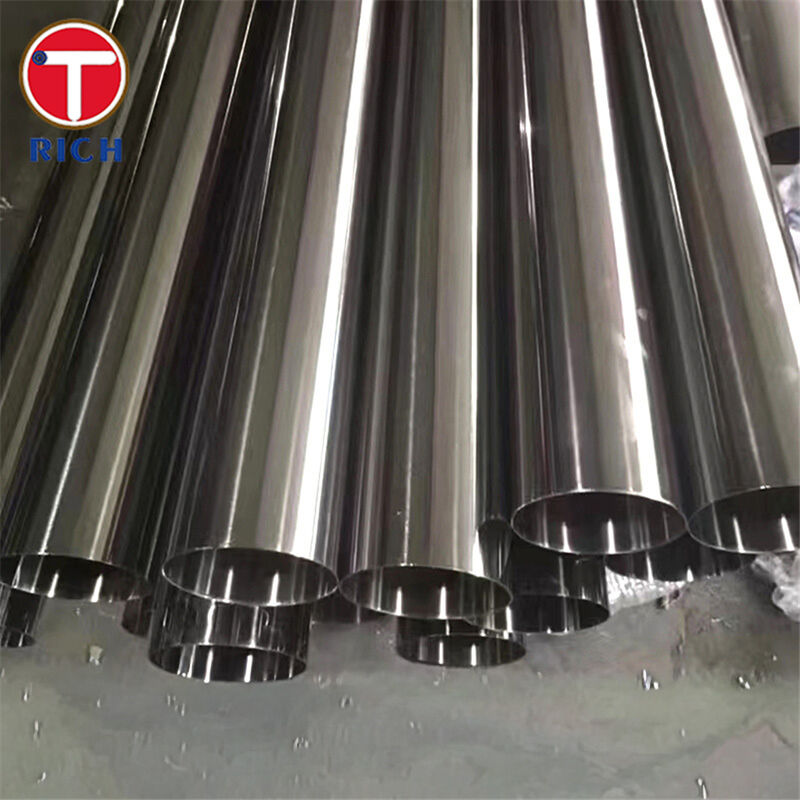

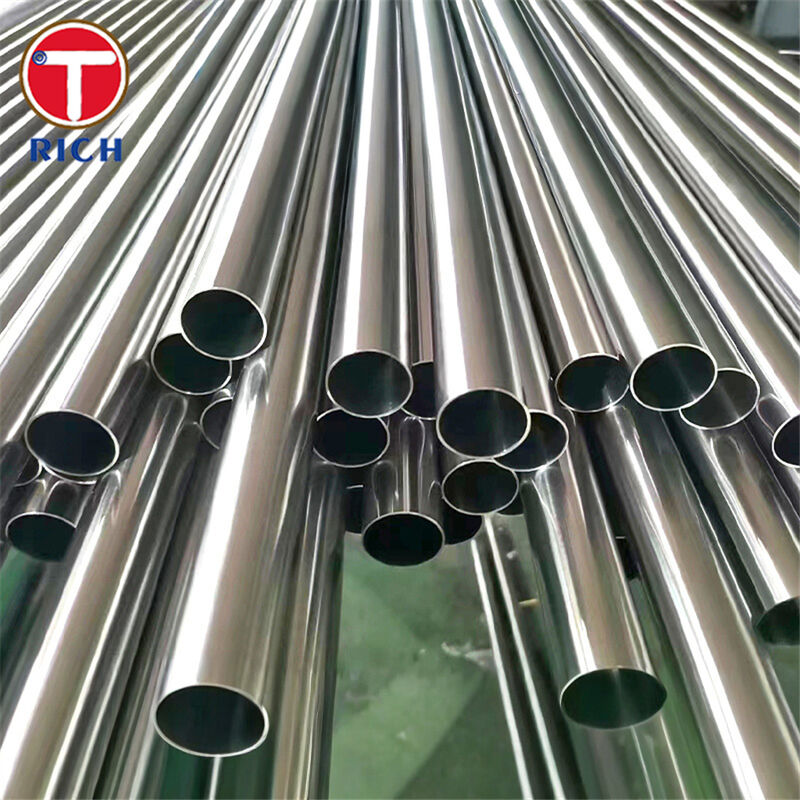

ISO 2037 ステンレス鋼管 サニタリーステンレス鋼管 食品産業用

材質

ISO 2037 サニタリーステンレス鋼管は、衛生的な食品産業サービス向けに特別に設計された、シームレスまたは溶接されたオーステナイト系ステンレス鋼管です。ISO 2037規格は、食品分野で使用されるストレートステンレス鋼管の寸法、許容誤差、表面粗さ、および衛生要件を定義しており、容易な洗浄と製品の安全性を保証します。

ISO 2037管の代表的なグレードは次のとおりです。

• AISI 304 / 304L (EN 1.4301 / 1.4307)

• AISI 316 / 316L (EN 1.4401 / 1.4404) – 耐食性を高めるためのMo合金

• AISI 321 (EN 1.4541) – 感作と高温サービスに対する耐性を高めるためのTi安定化

これらのグレードは、優れた耐食性、溶接性、および成形性を兼ね備えており、食品、乳製品、および飲料配管の標準的な選択肢となっています。

仕様

• 規格

  • ISO 2037:1992 “食品産業用ステンレス鋼管”

  • BH GSO ISO 2037:2017などの地域採用

• 代表的な鋼種

  • AISI 304 / 304L / 316 / 316L / 321

  • EN相当品：1.4301、1.4307、1.4401、1.4404、1.4541

• 製造プロセス

  • 溶接またはシームレス管

  • 焼鈍および酸洗処理、オプションで機械的/電解研磨された内面

  • 衛生的なサービスのために内面の滑らかさを維持するためのビードロールまたはグラインド溶接

• 寸法（代表的なISO 2037範囲）

  • 外径：食品および飲料プラントで広く使用されている約25～101.6 mm

  • 肉厚：ISO 2037表によるシリーズ。一般的なサニタリーサイズは約1.5～3.0 mm（正確な値はODシリーズによって異なります）

• 表面仕上げと粗さ

  • 内面仕上げは通常、光輝焼鈍および/または機械研磨

  • 粗さ：食品および飲料サニタリーラインでは、一般的にRa ≤ 0.8 μm (32 μin)製品接触面で、バイオフィルムを最小限に抑え、洗浄を容易にするために指定されています。

• 管端

  • スクエアカット、バリ取り、軌道溶接に適しています

  • オプションで、迅速な設置のためのサニタリーフェルール/クランプ端を事前に組み立てています

主な特徴

1. 衛生的な内面
   制御された表面粗さ（通常Ra ≤ 0.8 μm）と隙間のない溶接により、細菌の付着を減らし、効果的なCIP/SIP洗浄をサポートします。

2. 優れた耐食性
   304/304Lは中性媒体に対して堅牢な耐性を提供します。316/316Lは、塩化物を含むまたは酸性の食品および洗浄化学物質に対してより強力な耐性を得るためにモリブデンを追加しています。

3. 一貫した寸法公差
   ISO 2037は、OD、肉厚、および真直度に対して厳格な公差を設定しており、標準化されたクランプ、継手、およびバルブとの信頼性の高い適合性を提供します。

4. 高い機械的完全性
   オーステナイト系ステンレス鋼は、高い引張強度、延性、および靭性を提供し、圧力、振動、および頻繁な熱サイクル下で完全性を維持します。

5. 優れた溶接性
   低炭素の“L”グレード（304L、316L）および安定化321は、熱影響部での感作および粒界腐食を最小限に抑え、後溶接熱処理なしで信頼性の高い軌道TIG溶接を可能にします。

6. 完全なトレーサビリティとドキュメント
   ISO 2037管は、通常、EN 10204 3.1材料証明書、表面仕上げドキュメント、およびオプションの粗さおよびボアスコープレポートとともに提供され、ユーザーがHACCP、ISO 22000、および関連する食品安全体制を満たすのに役立ちます。

当社の利点

1. “内面は本当にきれいで衛生的ですか？”

Q:製品ラインおよびCIP回路におけるバイオフィルム、残留物、または汚染のリスク。

当社の利点：

• 当社は、衛生的な表面に関する一般的な食品業界のガイダンスに沿って、内面粗さをRa ≤ 0.8 μm程度に指定および制御し、ご要望に応じてさらに細かい仕上げを提供しています。

• 溶接シームは、隙間やデッドレッグを避けるために、必要に応じて平滑化（ビードロール/グラインド）され、ボアスコープ検査が行われます。

• 各バッチには、表面仕上げ検証（プロファイロメーターレポートまたは代表的なRa証明書）を添付することができ、洗浄手順の検証をサポートします。

2. “どのグレードを使用すればよいですか？304または316Lですか？そして、私の媒体と洗浄化学物質に耐えられますか？”

Q:塩化物、酸、アルカリ、および攻撃的なCIP媒体によって引き起こされるピッティングまたは応力腐食割れ。

当社の利点：

• 当社は、用途に応じた材料選択を提供します：

  • 304 / 304L一般的な乳製品および低塩化物、中性媒体用。

  • 316 / 316L塩水、ソース、フルーツジュース、および攻撃的なCIP/SIP体制用。

  • 321高温ライン（例：熱油、蒸気、高温滅菌）で、感作に対する耐性が重要な場合。

• 技術サポートには、媒体、温度、および洗浄サイクルのレビューが含まれており、適切な腐食マージンを備えた最適なグレードを推奨します。

3. “ISO 2037管を混合規格プラント（ASTM、EN/DIN）に統合できますか？”

Q:ISO 2037と、ASTM A270、EN 10357/DIN 11850、JIS G3447などの他の一般的なサニタリー管規格との互換性。

当社の利点：

• 当社は、欧州の衛生管シリーズ（EN 10357 / 旧DIN 11850）に寸法が調和したISO 2037管を提供しており、これらはEUの食品および飲料プラントで広く使用されています。

• 設計公差が許容する場合は、デュアルコンプライアンスオプション（例：ISO 2037 + EN 10357またはISO 2037 + ASTM A270）を提供でき、グローバルプロジェクトへの統合を簡素化します。

• ISO 2037/EN 10357の寸法に合わせた衛生的な継手（ベンド、ティー、レデューサー、フェルール）が利用可能であり、漏れのない移行と標準化されたクランプ接続を保証します。

4. “管が食品安全および品質ドキュメントの要件を満たしていることをどのように確認できますか？”

Q:コンプライアンス監査（HACCP、ISO/FSSC 22000）、顧客および規制検査。

当社の利点：

• 完全な熱トレーサビリティ、化学組成、および機械的特性を備えたEN 10204 3.1証明書。

• オプションの追加試験：

  • 溶接の渦電流または水圧試験

  • 内面のボアスコープ検査

  • 代表的なサンプルに関する粗さ測定レポート

• 国際規格（ISO/ASTM/EN/JIS/GB/GOST）への明確な相互参照により、仕様およびドキュメントパッケージを簡素化します。

5. “プロジェクトに必要な正確な長さと加工の管を入手できますか？”

Q:設置コスト、現場での溶接時間、およびレイアウトの複雑さ。

当社の利点：

• ISO 2037/EN 10357シリーズの一般的なODと壁の組み合わせの幅広い在庫範囲と短い納期。

• 現場溶接を削減するための、カットツーレングス供給、プレファブリケートスプール、Uベンド、およびマニホールド。

• 配管、勾配（排水用）、および排水性に関する技術サポートにより、デッドレッグを最小限に抑えた衛生的な配管システムを設計できます。

化学組成

機械的特性

適用規格

ISO 2037が主要な製品規格ですが、他のシステムの同等または関連する規格には以下が含まれます。

• ISO

  • ISO 2037:1992 – 食品産業用ステンレス鋼管

• ASTM (USA)

  • ASTM A270 – 乳製品および食品産業サービス用のシームレスおよび溶接ステンレス鋼サニタリーチューブ

  • ASTM A269 – 一般サービス用のシームレスおよび溶接オーステナイト系ステンレス鋼チューブ

  • ASTM A249 – サニタリーチューブの追加の機械的/曲げ試験で頻繁に参照される溶接チューブ仕様

• EN / DIN (ヨーロッパ)

  • EN 10357 (旧DIN 11850) – 食品、化学、および関連産業用の溶接ステンレス鋼管

• GOST (ロシアおよびCIS)

  • GOST 9941 – 耐食性高合金鋼製のシームレス冷間成形パイプ。食品関連の用途を含む高純度および圧力システムでステンレス鋼管の基礎として使用

• JIS (日本)

  • JIS G3447 – 乳製品および食品産業サービス用のステンレス鋼サニタリーパイプ

• GB (中国)

  • GB/T 12771 – 流体輸送用の溶接ステンレス鋼パイプ。特定のサニタリー要件と組み合わせて、食品および飲料配管に一般的に使用

  • 関連：シームレスステンレス鋼パイプについては、GB/T 14975およびGB/T 14976

当社のISO 2037管は、これらのフレームワークに合わせて選択および文書化できるため、国際的な食品および飲料プロジェクトでの仕様を容易にすることができます。

アプリケーション分野

一般

ISO 2037サニタリーステンレス鋼管は、食品、飲料、または関連製品を衛生的な耐食性パイプラインシステムで処理、輸送、または洗浄する必要がある場所で使用されます。ステンレス鋼の清浄性、耐久性、および耐食性の組み合わせにより、食品接触配管の主要な材料となっています。

代表的な業界での用途とライン機能

1. 乳製品および乳製品成分

   • 生乳の受入および移送ライン

   • 殺菌およびUHTシステム

   • クリーム、ホエー、ラクトース、および濃縮乳パイプライン

   • CIPリターン/供給ラインおよび洗浄マニホールド

2. 飲料、醸造所、およびソフトドリンク

   • 醸造ライン（麦汁、ビール、ろ過、およびブリュートビール移送）

   • 炭酸飲料およびジュース濃縮液ライン

   • シロップ、フレーバー、および混合マニホールド

   • 衛生的な設計が不可欠なCO₂接触および炭酸化ループ

3. 果物、野菜、および砂糖加工

   • ジュース、ピューレ、および濃縮液の移送

   • 砂糖シロップおよび液体甘味料の分配

   • 316Lがピッティング耐性に好ましい酸性製品およびフレーバーライン

4. 食肉、家禽、シーフード、および調理済み食品

   • ブラインおよびマリネ注入回路

   • 調理、冷却、およびスケーリングシステム配管

   • 洗浄および洗浄分配ライン

5. 食用油、脂肪、およびソース

   • 精製油および脂肪の移送

   • 高粘度ソース、ドレッシング、および調味料

   • 321または316Lをよく使用するホット充填および高温滅菌セクション

6. ユーティリティおよびプロセスサポート

   • プロセス水、精製水、および凝縮液リターン

   • 蒸気分配および凝縮液ライン（適切な高温グレードを使用）

   • CIPおよびSIP回路（アルカリ性および酸性洗浄液、消毒剤）想·

Q: あなたは商社ですか、それともメーカーですか？

A: メーカーであり、取引もできます。

Q: 納期はどのくらいですか？

A: 一般的に言えば、在庫がある場合は10〜15日、在庫がない場合は30〜40日です。

数量によります。

Q: サンプルを提供していますか？無料ですか、それとも追加ですか？

A: はい、サンプルを無料で提供できますが、運賃を支払う必要があります。

Q: 支払い条件は何ですか？

A: 支払い=2000USD、30％T/T前払い、出荷前の残高。

他に質問がある場合は、お気軽にお問い合わせください。
