起源の場所:
ISO9001 ISO 14001 TS16949
ブランド名:
TORICH
証明:
ISO9001 ISO 14001 TS16949
モデル番号:
L型フィンチューブ

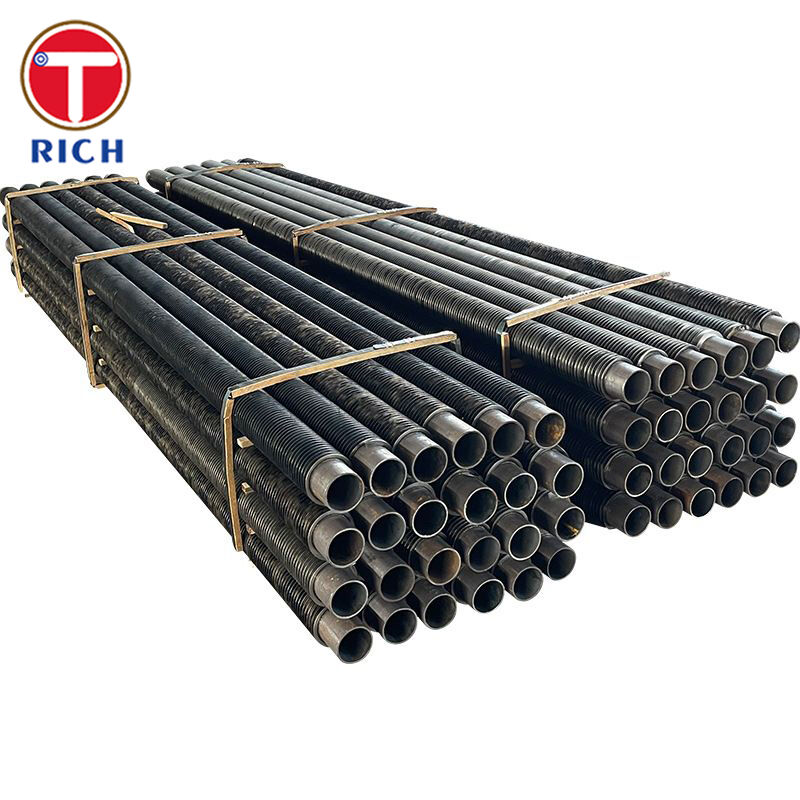

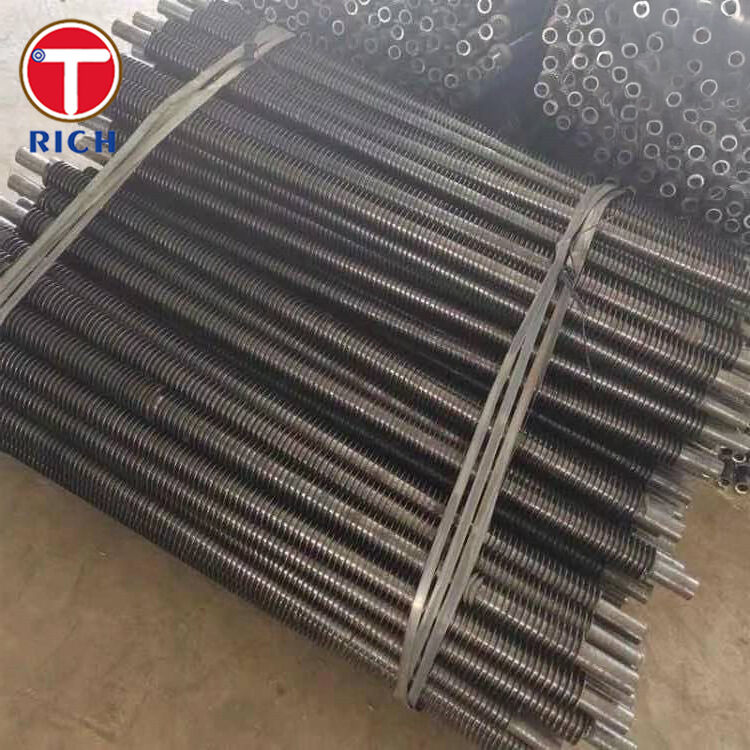

アルミニウムL足の張力巻き羽管は,制御された張力下で薄いアルミニウムストライプが基管の周りに螺旋回転した二金属または多金属の熱伝送要素である.羽根 の 片端 に は,まず 形 の L の 足 が 形成 さ れ て い ますこの脚は,直接チューブの外面に支えられ,機械的にフリンをチューブの全長に固定します.
ベースチューブは炭素鋼,低合金鋼,不?? 鋼,銅や銅などの非鉄材からでき,通常は高熱伝導性のアルミ合金 (e1050,1060,3003,5052,1100) この設計は,ベースチューブの機械的強度と圧力評価を,アルミニウムフィンの優れた熱伝導性と耐腐蝕性と組み合わせています.

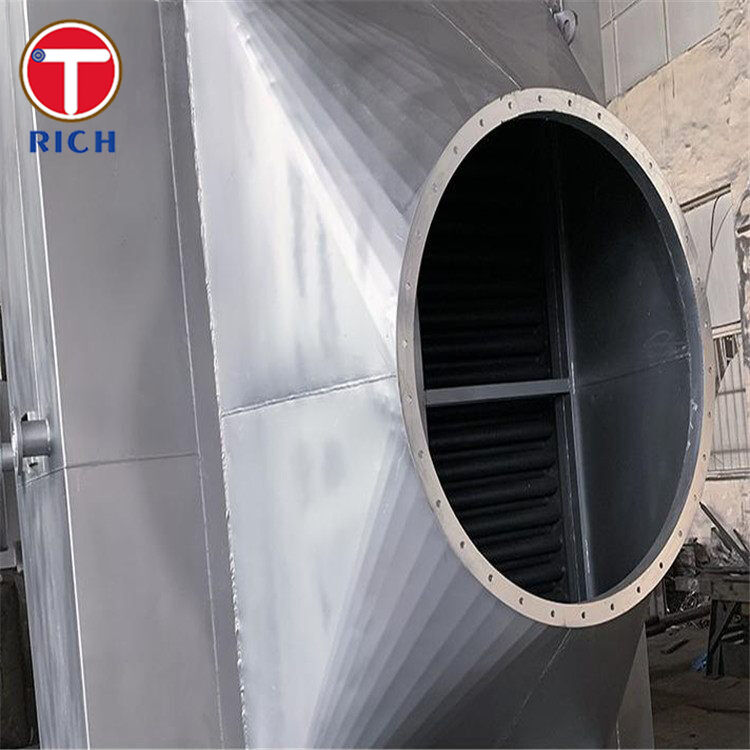

L型フィンチューブは,空気冷却式熱交換機,工業用ラジエーター,プロセスガス冷却機に広く使用されています.特に,作業温度が低~中程度の範囲で,管壁の追加の保護が必要である場合.
これらの値は,アルミニウムL足の張力巻き羽状管の一般的な製造能力を表しています.実際の寸法と許容量は,顧客の図面と適用されるコードに基づいて決定されます.
ベースチューブ材料
炭素鋼:例えばSA-179,SA-210,SA-214
不同鋼:例えばTP304/304L,TP316/316L
合金鋼または非鉄鋼 (銅,銅,Cu-Ni) 要求に応じて
フィン素材
アルミ合金:AA1050/1050A,1060,1100,3003,5052 (その他,要求に応じて)
温度は通常H14/H16で,フィンの種類は
管の外径 (OD)
一般的に供給されている約12.7"50.8mm (1/2""2")
材料と壁の厚さによって他のOD範囲が可能です.
管壁の厚さ
通常,設計圧力とコードに応じて1.5~6.0mm;高圧サービスには重い壁が利用可能
羽根の高さ
約616mm (1/4"5/8"),特殊な設計ではより高いフィンを可能とする.
羽根の厚さ
通常は0.2×0.4mm (≈0.008"×0.016")
フィンピッチ (フィン密度)
熱設計に従って,1インチあたり513羽 (≈4~16mmの羽幅)
最大管長
材料と輸送制限に応じて約15~18m (≈50~60ft) まで
推奨動作温度
通常約200°C (≈400°F) まで連続使用
ベースチューブ材料,フィン合金,環境に応じて,≈230°C以上 (450°F) までの短期的なピークは許容される可能性があります.
高温の金属では,一般的には挤出または埋め込まれたフィンの種類が好ましい
高温移転効率
アルミニウムフィンは熱伝導性が非常に高く,外面面積が大きく,空中制御サービスでは全体的な熱伝達係数を大幅に増加させる.
固定された機械的なフンチューブ結合
L足は,各フィンの回転がチューブにしっかりと支えられ,フィンの間隔が均等で,熱循環や振動によってフィンの動きや分離を防ぐように,緊張巻きになっています.
基礎管の腐食防止の改善
羽根の足は管の表面を覆い,大気への直接的な暴露から鋼を保護し,多くの環境で羽根の下での腐食リスクを軽減します.

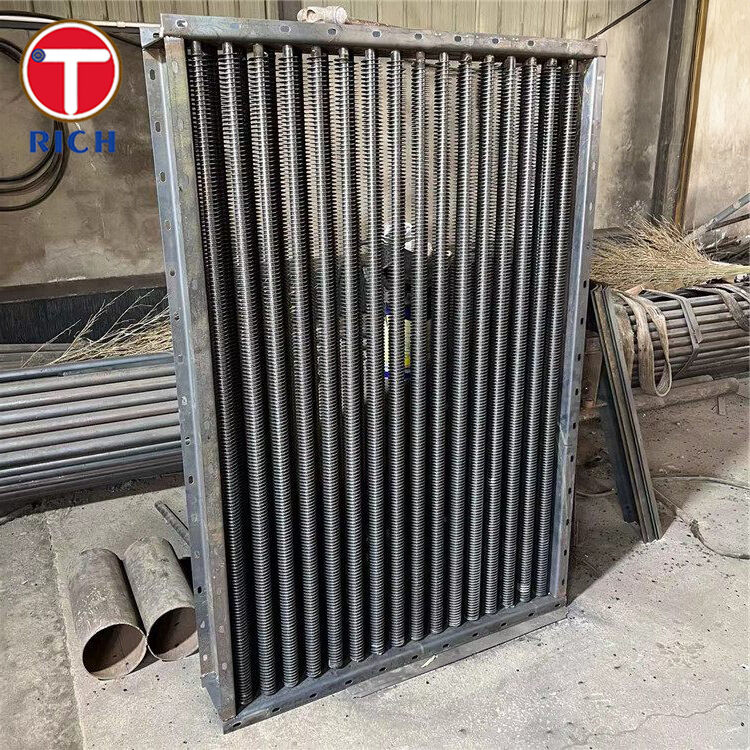

空気冷却のサービスに最適化
L型フィンチューブは,温度の適度な温度,圧力,振動レベルが期待される空気冷却式熱交換器やフィンファン冷却器に広く使用されています.
材料の柔軟な組み合わせ
適切なチューブ材料は,高伝導性のアルミフィン,バランスコスト,耐腐蝕性および各プロジェクトのための圧力評価と組み合わせることができます.
費用対効果の高いソリューション
圧縮されたフィンのチューブと比較するとストレンスワンドアルミニウムL足フィニングは,通常,適切な条件下で信頼性の高いフィンの粘着と良好な使用寿命を提供しながら,より低い材料と製造コストを提供します..
1振動や熱循環によって羽が松くなり,震動するのでしょうか?
L脚プロフィールと制御された緊張巻きは,フィンを引き上げ,典型的な動作範囲で約400~450°Fに移動する抵抗を伴うフィンのとチューブの間の機械的なインターロックを生成する.
羽根の均一な隔たりと根と密接な接触は,騒音や騒音を防ぐことで,羽根扇風機やエアクーラーの長期安定性を向上させます.
2基礎管の腐食は,特に屋外や沿岸プラントではどのように制御されますか?
アルミのL足が管の表面を覆い,環境と鋼管または合金管の間の追加の障壁を提供します.
フリン合金 (例えば3003または5052により高い耐腐蝕性) とチューブ合金 (例えばステンレス鋼またはCu-Ni) は,海洋または化学的に攻撃的な大気中の電磁効果を最小限に抑えるために選択されます..
3標準の要求を満たすことができますか?
ベースチューブとアルミニウムフィンの材料は,主要な国際規格:ASTM (B209,B221,B234/B241/B429),EN (EN 573-3,EN 755-1/2),GOST 4784に従って調達され製造されています.JIS H 4000/H 4040 と GB/T 3190GB/T 44371ほかにも
アルミニウムフィンの合金物の化学組成と機械的性質は,関連合金物の名称 (1050,1060,3003,5052,6063など) に準拠して制御される.追跡可能で繰り返される性能を確保する.
4既存のバンドデザイン (OD,フィンの高さ,FPI,長さ) に一致できますか?
1/2"から2"までの典型的なチューブODに対応します. フィンの高さは約1/4"から5/8"です. フィンピッチは5~13FPIで,チューブの長さは~15~18mです.石油化学および電力用途.
カスタマイズされた幾何学とフィンの密度は,既存の熱設計やリトロフィット要件に適合するように設計することができます.
5メンテナンス,清掃,交換についてはどうですか?
滑らかなアルミフィン表面は,通常フィンファンユニットで使用される標準的な空気吹きまたは低圧水洗浄手順と互換性があります.
標準の合金名称と寸法範囲を一貫して遵守することで,オリジナルのバンドルと完全に交換可能な交換管の供給が容易になります.
| 合金級 | 典型的な標準基準 | Al (分, %) | Si (最大, %) | フェ (最大, %) | ク (最大, %) | Mn (範囲, %) | Mg (範囲, %) | Cr (最大, %) | Zn (最大 %) | Ti (最大 %) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1050 / 1050A | ASTM B209,EN 573-3,GB/T 3190 | 99.5 | 0.25 | 0.40 | 0.05 | 0.05 | 0.05 | 0.05 | 0.07 | 0.05 |
| 1060 | ASTM B209/B221,EN 573-3,GB/T 3190 | 99.6 | 0.25 | 0.35 | 0.05 | 0.03 | 0.03 | ほら | 0.05 | 0.03 |
| 3003 | EN AW-3003 / AlMn1Cu,ASTM B221,GB/T 3190 | バール (~96.8+) | 0.60 | 0.70 | 0.056020 | 1.0 ¥15 | ほら | ほら | 0.10 | ほら |
| 5052 | 5052EN 573-3 GB/T 3190 | バランス | 0.25 | 0.40 | 0.10 | 0.10 | 2.2228 | 0.35 | 0.10 | ほら |
| 6063 | 6063, EN AW-6063, EN 573-3, GB/T 3190 | 97.599 だった35 | 0.20・0.60 | 0.35 | 0.10 | 0.10 | 0.45・0.90 | 0.10 | 0.10 | 0.10 |
| 合金 | 典型的な気質 (平 / フィンストック) | 最強張力 UTS (MPa) | 0. 2% 耐性/強度 (MPa) | エロング A50 (%) | 注記 |
|---|---|---|---|---|---|
| 1050A | H14 (半硬) | ~90~100 | ~35 円50 | 30 円 45 | 非常に高質性,低強度,熱伝導性,電気伝導性 |
| 1060 | OからH14 (半硬化まで熱化) | ~70~120 (気質によって) | ~55 円110 | ~530円 | 商業的に純アルミニウムで 導電性が非常に高い. 耐性は主に冷たい作業による. |
| 3003 | H14 | ≈150 (≈22,000 psi) | ≈145 (≈21,000 psi) | ≈16 | Mn合金; 1xxx合金より強度が高い,形容性が良し,耐腐蝕性がある. |
| 5052 | H32 | ≈225~250 (≈33,000~36,000 psi) | ≈190~193 (≈28,000 psi) | ≈10・12 | MgとCr合金 海洋グレードのアルミ 耐腐蝕性があり 中等強度です |
| 6063 | T5 (外押し) | ≈180~190 | ≈140〜150 | ≈8 ≈12 | 熱処理可能な挤出合金. 表面の仕上げが良好で,ペニンやアルミ管が挤出されている場合,十分な強度. |
材料の選択と顧客の仕様に応じて,L型アルミニウムL足のフィニング管は,次の規格 (または同等の規格) に準拠して製造することができる.
ASTM (アメリカ)
ASTMB209アルミとアルミ合金製のシートとプレート (アルミフィンのストライプ)
ASTM B221 / B221Mアルミニウムとアルミニウム合金で外出された棒,棒,ワイヤー,プロファイル,チューブ (アルミニウムチューブとプロファイル)
ASTM B234 / B241アルミニウムとアルミニウム合金から引き出されたシームレスチューブ/シームレスパイプとチューブ,コンデンサーおよび熱交換器用
EN (ヨーロッパ)
EN 573-3アルミとアルミ合金 鋳造製品の化学的組成と形 (合金指定と組成)
EN 755-1 / EN 755-2アルミとアルミ合金 圧縮棒/棒,チューブおよびプロファイル 配送技術条件と機械的特性
GOST (ロシア/CIS)
GOST 4784アルミニウムと鋳造アルミニウム合金 グレードと化学組成
JIS (日本)
JIS H 4000アルミとアルミ合金製のシート,ストリップ,プレート (フィンストリップ)
JIS H 4040アルミとアルミ合金製の棒,棒,ワイヤー (挤出製品とチューブに関する)
GB / T (中国)
GB/T 3190鋳造アルミとアルミ合金 (合金制限) の化学組成
GB/T 44371アルミとアルミ合金で熱圧チューブ 部分1:シームレスチューブ (アルミベースチューブ)
鉄鋼,不?? 鋼,その他のベースチューブ材料は,要求に応じてASME,EN,GBまたはGOSTの圧力管およびボイラー規格などのプロジェクト特有のコードにマッチされます.

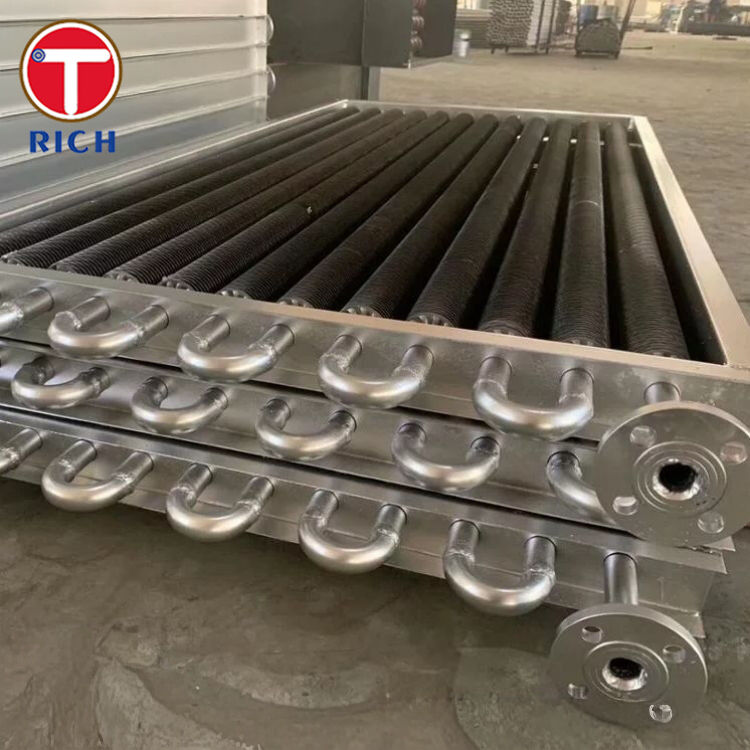

一般的な応用分野
アルミニウム L 脚 張力巻き羽状管は,空気面抵抗が優勢で外面が強化された場合,幅広い熱設備に適しています.
精製工場と石油化学工場の空気冷却式熱交換機とフィンファン冷却機
圧縮機およびガスタービンシステム用ガス冷却機およびインタークーラー
エンジン,タービンおよび大型回転装置のための工業用ラジエーター
廃棄熱回収装置と節約装置 (温度制限内)
処理ガス,空気温め器,乾燥器のコイル
メタリックのフィン&チューブ設計が好ましい HVACおよび冷却コンデンサ/蒸発機
各部門における典型的な使用
石油・ガス・石油化学
パイプラック装置の空気冷却プロセスガス冷却機,コンデンサーバンドル,スタビライザーオーバーヘッド冷却機,フィンファン冷却機
発電
発電機とモーターの冷却機,タービン用潤滑油冷却機,水素冷却機 (アルミのフィンが許容される場合),補助システム冷却機.
化学肥料工場
プロセス流 (NH3,合成ガス,空気,窒素) の空気冷却機,製品冷却機,溶媒回収システム,適温と腐食性がアルミフィンの能力に一致する.
金属,紙,食品,乾燥機器
熱気暖房機や乾燥機,オーブンのコイル,プロセスエアヒーターは,大きなフィンの面積と比較的低いフィンの重さから利益を得ます.
HVAC/冷却
カスタムコイルと工業用エアヒーターで,適度に温度の温度と腐食性のある軽量な商業用コイルよりも頑丈な金属のフィンを,重壁のチューブが好ましい.
A: 製造者でも取引できる
A: 一般的に,商品が在庫なら10~15日,または商品が在庫でない場合は30~40日です.
量によって決まります
A: はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
A: 支払いは<=2000USD,100%事前. 支払いは>=2000USD,30%T/T事前,出荷前の残高.
もし別の質問があれば,私に連絡してください.
