高効率熱交換器用Lフット付き合金鋼スパイラル巻フィンチューブ

基本プロパティ

原産地: Zhijiang/China

ブランド名: TORICH

認定: ISO9001 ISO 14001 TS16949

モデル番号: L フィートフィン付きチューブ

取引物件

最低注文数量: 1トン

価格: 800-1000 USD/Ton

支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

供給能力: 年間60000トン/トン

タグ

熱交換器用L字型フィン付きチューブ（合金鋼スパイラル巻）材質この製品は、合金鋼ベース（コアチューブ）に、そのフットが「L」字型に成形されたフィンストリップを螺旋状に巻き付けたフィン付き熱交換器チューブです。したがって、「L字型フィン」という用語が使われます。フィンは張力がかけられ、コアチューブの表面にしっかりと押し付けられ、外周に連続した螺旋状のフィンを形成します。仕様一般的な範囲と特徴：コアチューブ材質：シームレス合金鋼（例：ASTM A213 T11、T22などのグレード、EN 13CrMo4-5、JIS STBA22、GB 12Cr1MoVG）ベースチューブの外径（OD）：多...

製品詳細

ハイライト:

合金鋼のフィニングチューブ

,

スパイラル巻フィンチューブ

,

熱交換器のFinned管

Application: 熱交換器

Outer Diameter(Round): 30-426 mm、

Thickness: 2~50mm

Length: 6ヶ月または必要に応じて

Standard: ASTM、DIN、GB、JIS、API

Technique: 冷たい描画、熱い巻き、冷たい巻き、erw、ホットロール/コールドドロー

Grade: T11 T22 13CrMo4-5 STB22 12Cr1MoVG

Section Shape: 丸い,長方形

製品説明

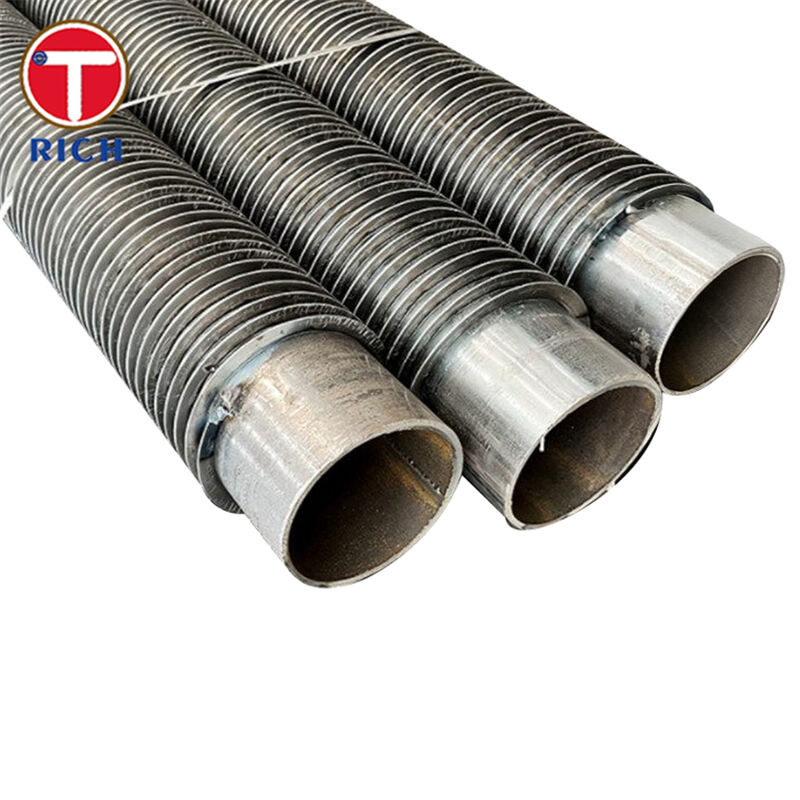

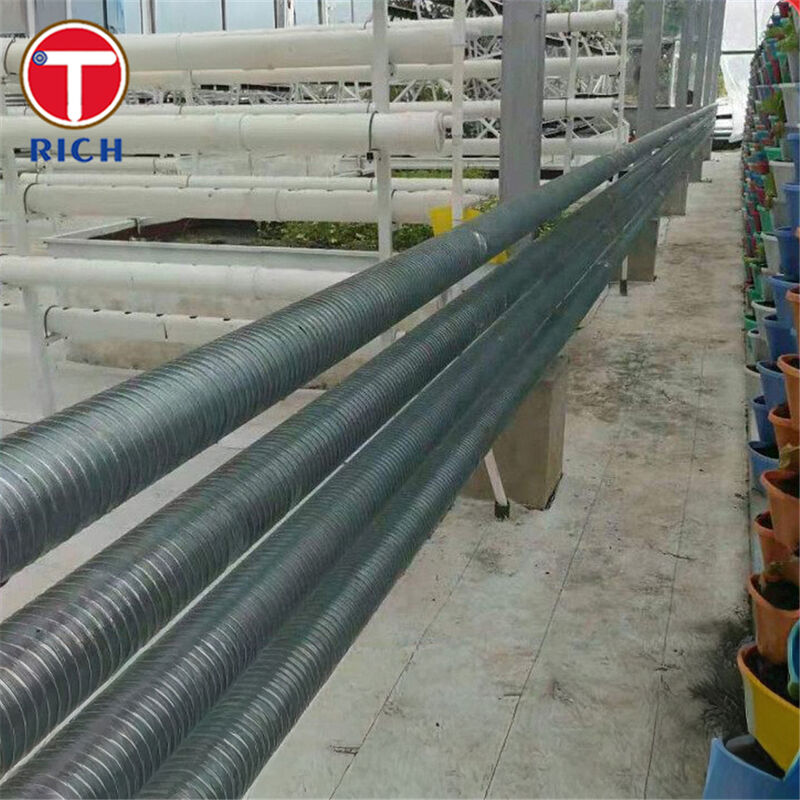

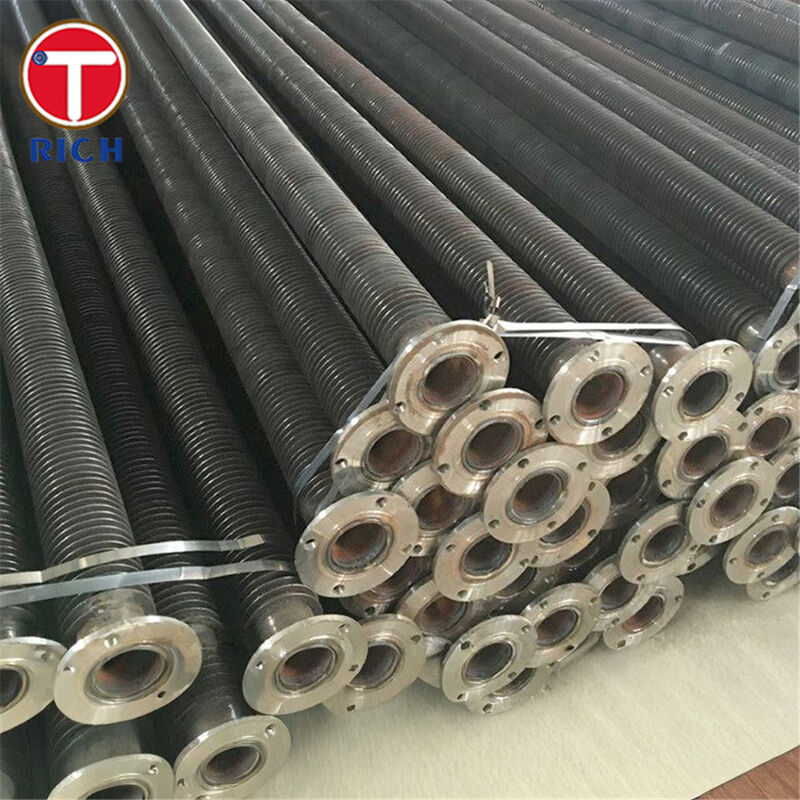

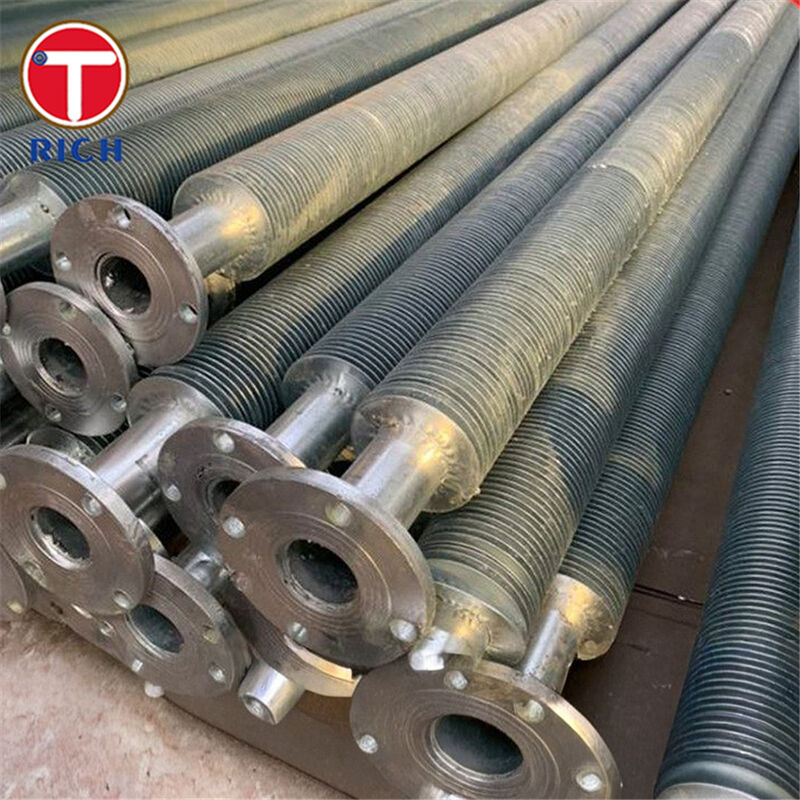

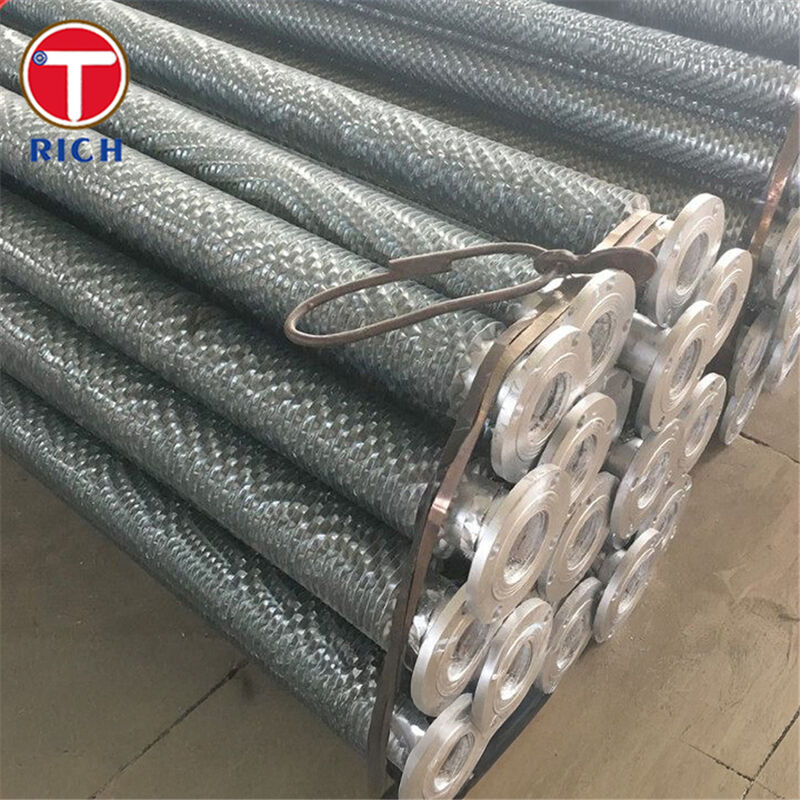

高効率熱交換器用Lフット付き合金鋼スパイラル巻フィンチューブ 0

熱交換器用L字型フィン付きチューブ（合金鋼スパイラル巻）

材質

この製品は、合金鋼ベース（コアチューブ）に、そのフットが「L」字型に成形されたフィンストリップを螺旋状に巻き付けたフィン付き熱交換器チューブです。したがって、「L字型フィン」という用語が使われます。フィンは張力がかけられ、コアチューブの表面にしっかりと押し付けられ、外周に連続した螺旋状のフィンを形成します。

仕様

一般的な範囲と特徴：

コアチューブ材質：シームレス合金鋼（例：ASTM A213 T11、T22などのグレード、EN 13CrMo4-5、JIS STBA22、GB 12Cr1MoVG）
ベースチューブの外径（OD）：多くの空冷式フィン付きチューブの場合、約16〜50.8 mm（約⅝インチ〜2インチ）
フィン材質：通常はアルミニウムまたは銅ストリップ、場合によっては鋼材で、L字型に巻き付けられています。
フィン高さ：多くの場合、最大約16.5 mm
フィン厚さ：アルミニウムフィンストリップの場合、通常約0.4 mm〜0.6 mm
フィンピッチ（間隔）：設計によって異なりますが、最小約2.1 mm（約12 FPI）以上
一般的なチューブ長：一部のメーカーでは最大約18,000 mm（18 m）
使用温度（フィン側）：L字型フィン付きチューブの場合、通常最大約150〜230℃

主な特徴

L字型フィンの形状は、フィンのフットがチューブ表面に平らに配置されることを保証し、熱接触を改善し、それによって熱伝達を向上させます。
螺旋状の巻き付けは、チューブの周囲に連続的な被覆を提供し、ベアチューブと比較して熱伝達に利用できる外部表面積を劇的に増加させます。
この設計により、フィンはチューブ壁（周囲/外部側）の保護カバーとして機能し、空気側からの腐食保護を提供します。
フィンは溝に押し出すのではなく、張力で巻き付けられているため、コアチューブを薄くしたり、ベースチューブの変更を少なくして、より高価な合金鋼を使用したりできます。

当社の利点

1. 熱サイクルと高速空気振動の下で、フィンはしっかりと取り付けられたままですか？
当社のL字型フィン付きチューブは、フィンストリップの巻き付けに制御された張力を使用し、チューブへのフットの密着を確保し、起動停止サイクル、振動、または熱衝撃の下での緩みを最小限に抑えます。

2. 私の用途にL字型フィンは（LL、KL、埋め込み型と比較して）適切な選択肢ですか？
はい—空気側のフィン温度が適度（例：最大約230℃）で、高表面積の費用対効果の高いソリューションが必要な場合、L字型設計は優れた性能を提供します。より過酷な用途（高温、非常に攻撃的な雰囲気）には、アップグレードされたフィンタイプ（LL/KL）または代替材料を推奨できます。

3. 腐食耐性、空気側の寿命、およびメンテナンスについてはどうですか？
フィンはチューブ壁を保護する役割を果たし、チューブが周囲の空気に直接さらされることを減らし、それによって腐食の可能性を減らします。また、熱伝達効率を向上させることで、同じ用途に必要なチューブ数が減り、バンドル体積と関連する構造/ファンのコストが削減されます。

4. 高温サービスにおけるトレーサビリティと材料グレードのコンプライアンスは？
当社のコアチューブは、認められた規格（ASTM/EN/JIS/GB）を使用して調達され、完全なミルテスト証明書が付属しており、非破壊検査（超音波、渦電流）または水圧試験を必要に応じて適用できます。

当社を選ぶ理由

高温サービスに適した合金鋼ベースチューブ（Cr–Mo鋼）を高い信頼性で提供しています。
当社のフィン巻き付けプロセスは、最適な熱伝達のために、フィンとチューブの密着と均一な形状を保証します。
空冷器および熱交換器の用途に合わせて、標準およびカスタムの寸法、フィン形状、および表面コーティングオプションを提供しています。
お客様のプロジェクト仕様と品質計画に沿った完全なドキュメント、テスト、およびカスタマイズをサポートしています。

化学組成

グレード	規格	C（％）	Si（％）	Mn（％）	P（最大）（％）	S（最大）（％）	Cr（％）	Mo（％）	備考
ASTM A213 T11	ASTM/ASME	0.05–0.15	≤0.50–1.00	0.30–0.60	≤0.025	≤0.035	1.00–1.50	0.44–0.65	フィン付きチューブの一般的なベース
ASTM A213 T22	ASTM/ASME	0.05–0.15	≤0.50	0.30–0.60	≤0.025	≤0.025	1.90–2.60	0.87–1.13	高温サービス用のより高いCr/Mo
EN 13CrMo4-5（1.7335）	EN 10216-2	0.10–0.17	≤0.35	0.40–0.70	≤0.025	≤0.010	0.70–1.15	0.40–0.60	ヨーロッパの同等合金鋼
JIS G3462 STBA22	JIS	≤0.15	≤0.50	0.30–0.60	≤0.035	≤0.035	0.80–1.25	0.45–0.65	日本の同等グレード
GB /T 5310 12Cr1MoVG	GB	0.08–0.15	0.17–0.37	0.40–0.70	≤0.025	≤0.010	0.90–1.20	0.25–0.35	中国のボイラーチューブ合金鋼

機械的特性

グレード	規格	引張強さRm（MPa）	降伏強さRe / Rp0.2（MPa）	伸びA（％）
ASTM A213 T11	ASTM/ASME	≥415	≥220	≥30
ASTM A213 T22	ASTM/ASME	≥415	≥205	≥30
EN 13CrMo4-5	EN	450-600（t ≤16 mm）	≥300	≥19
JIS STBA22	JIS	≥410	≥205	≥30
GB 12Cr1MoVG	GB	470-640	≥255	≥21
