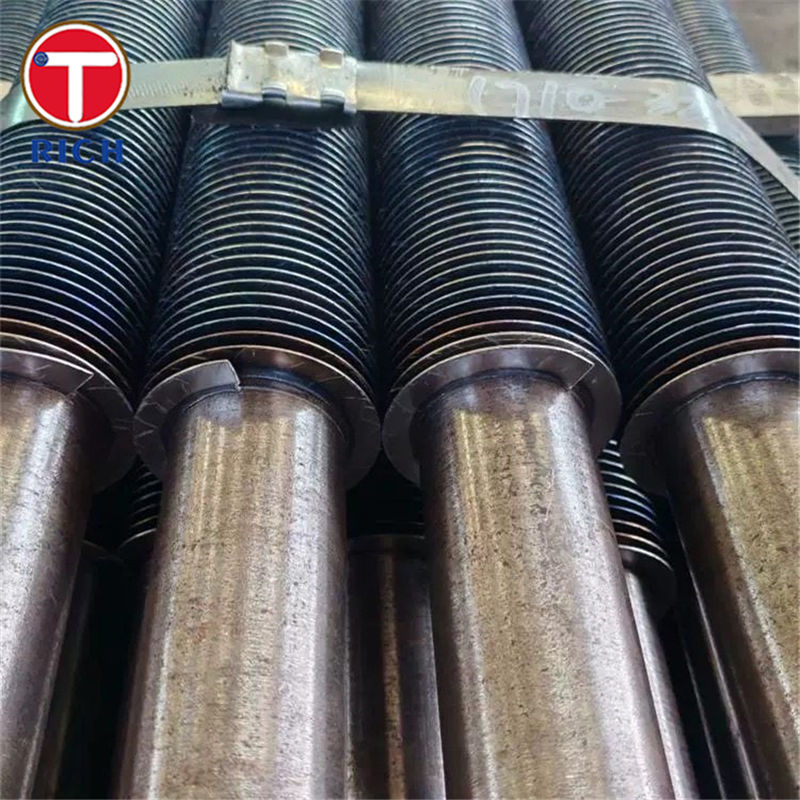

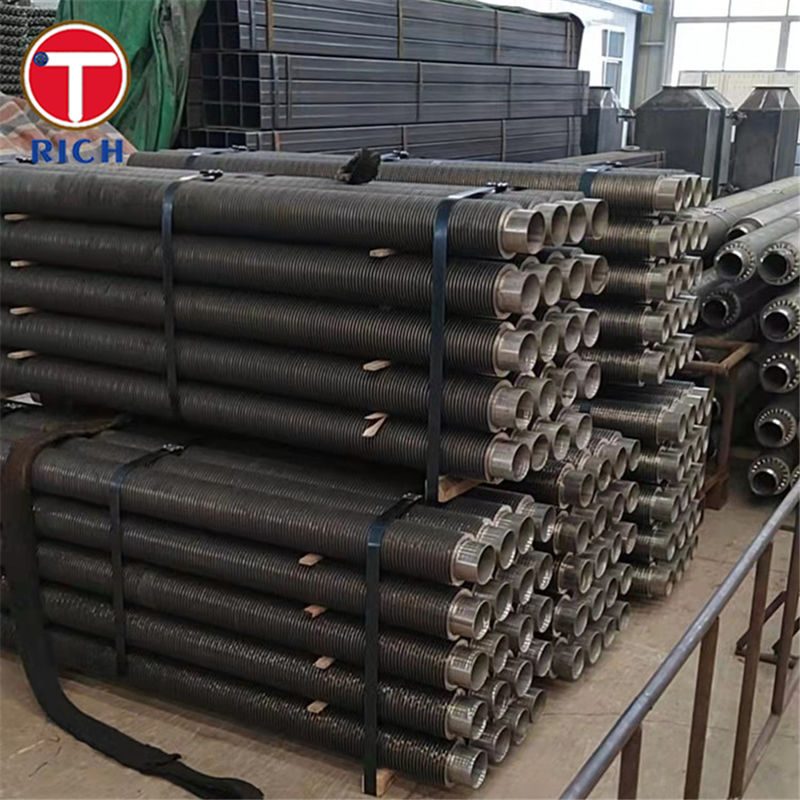

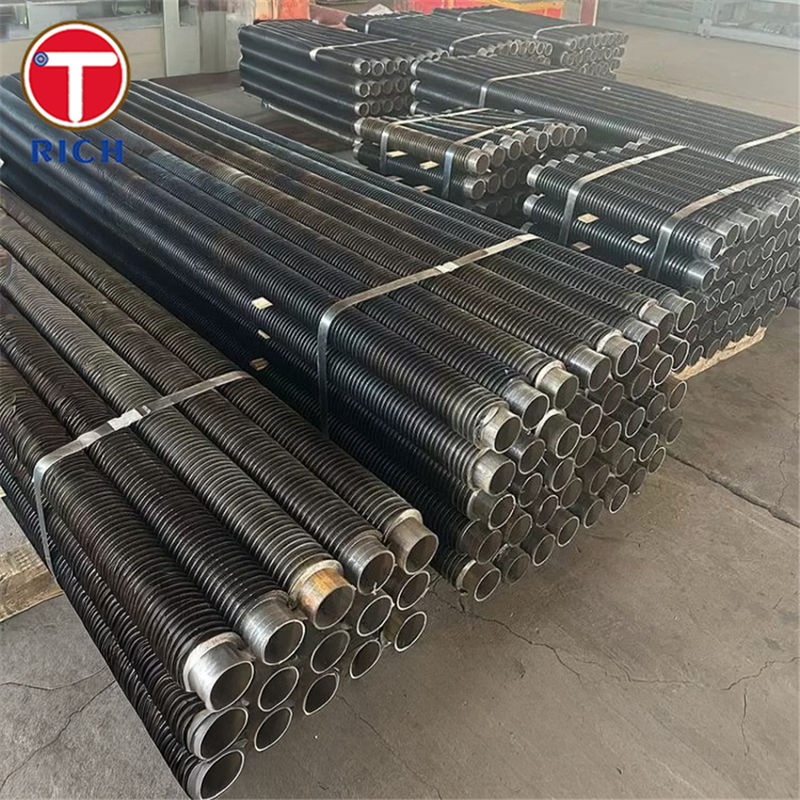

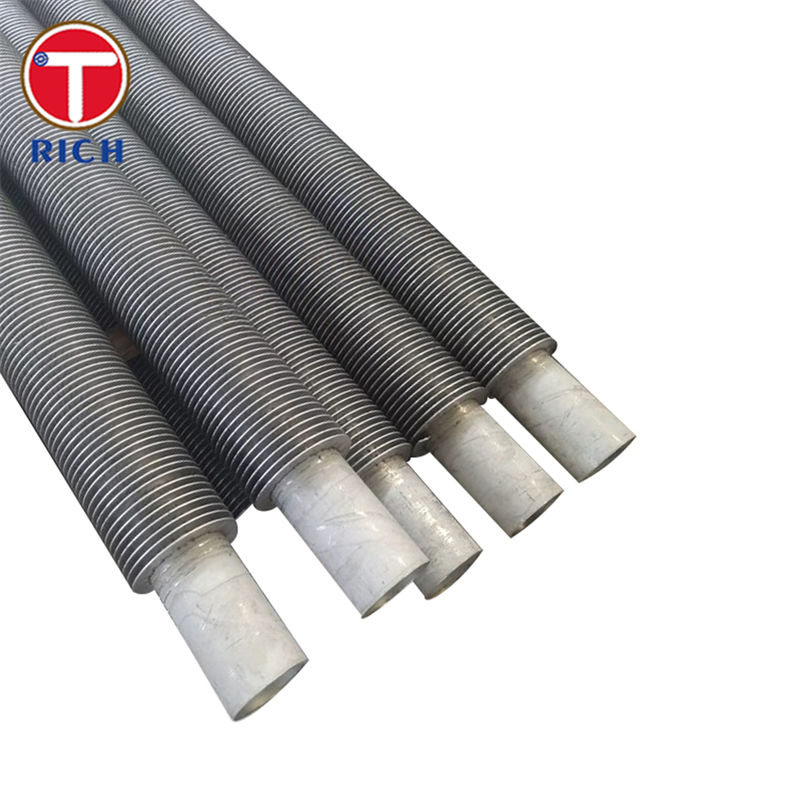

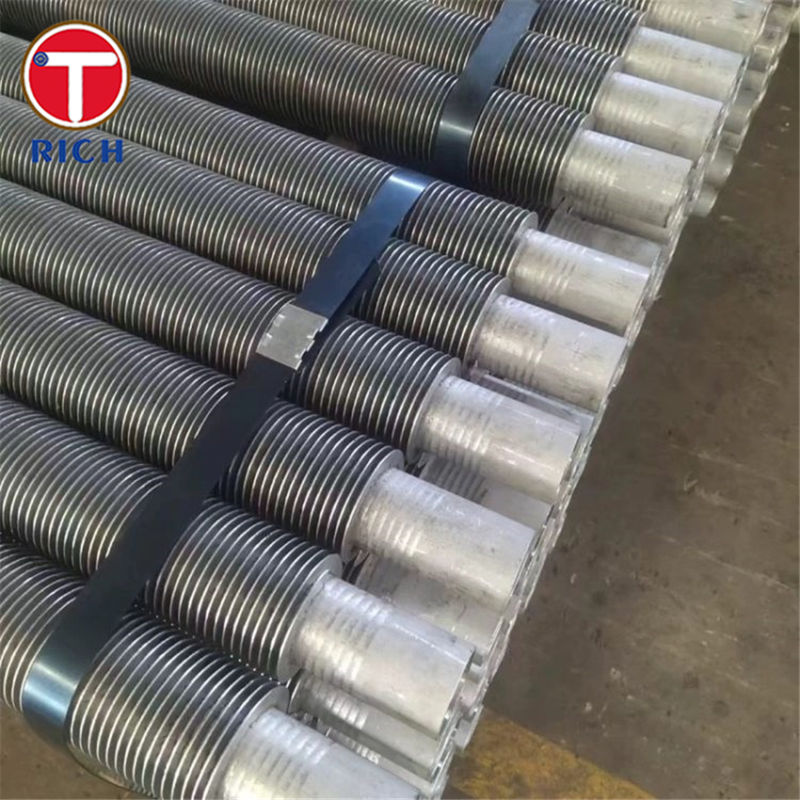

高熱伝送効率と耐腐蝕性のために,L足形にカラーされたKLフィンチューブ
製品詳細
ローレットL足KLフィンチューブ
,高熱伝達効率フィンチューブ
,耐食性熱交換器チューブ
KL フィンチューブ (KL 型 角型 L 脚型 フィンチューブ 熱交換器用)
材料/製品説明
KLフィンのチューブ (KL型ノール型L脚のフィンのチューブ) は,L形のフィンのストライプが先行ノールしたベースチューブに螺旋回転して巻かれた包装式フィンのチューブである.固い機械的なインターロックと大きな金属と金属の接触エリアを作成標準的なLまたはLLフィンを比較すると熱伝達効率とフィンの結合安定性を向上させる.
典型的なベースチューブ材料は,シームレス炭素鋼 (ASTM A179,A192,A210 A1級),低合金鋼 (ASTM A213 T11) およびステンレス鋼 (ASTM A213 TP304) を含む.KLフィンのチューブは主に空気冷却式熱交換機で使用されます電力,石油化学,ガス加工工場のガス冷却器とコンパクトフィンネッドバンドル
仕様
ベースチューブ
-
外径:約12.7"50.8mm (1⁄2"2")
-
壁厚さ:設計圧力とコードに応じて通常 ≥1.65 mm
-
材料 (例):ASTM A179,A192,A210 Gr A1,A213 T11,A213 TP304
フィン・ジオメトリ
-
羽の高さ: 約820mm
-
フィン厚さ: 約0.3~0.8mm
-
羽根 の 傾き: 1 インチ に 約 812 羽根
-
フィン材料:アルミニウムまたは銅
温度範囲
-
空気冷却機の使用における通常設計上限:チューブ合金,フィンの材料,設計コードに応じて約250°C.
主要 な 特徴
-
堅いフィンをチューブに結合する 細かいベースチューブとL脚フィンを
-
大量の金属接触面による高熱伝送効率
-
熱循環と振動に強い耐性
-
プロセスに合わせてチューブとフィン材料の柔軟な組み合わせ
わたしたち の 利点
-
熱循環とフィンの緩め
KLフィンのチューブでは,フィンは機械的に巻き込まれたチューブ表面に閉じ込められ,繰り返しスタート・ストップと温度サイクルの後も性能を維持します. -
腐食と材料の選択
管のグレードを サービスに合わせます-
ASTM A179 / A192 / A210 Gr A1 清潔または軽く腐食性のある作業用
-
ASTM A213 T11 高温または軽く腐食性のある煙草ガス
-
ASTM A213 TP304 及び他の不酸化物またはCu·ニンオプション
-
-
汚れと清掃
羽根の高さと傾きは,羽根を損傷することなく,空気,蒸気,水噴出で羽根を清掃できるように選択され,交換器の使用期間中に容量が安定しています. -
コストと挤出フィン
KLフィンのチューブは,基本的なL/LLフィンのより強い結合とより良い熱性能を提供しているが,多くのアプリケーションでは完全に挤出されたフィンのより低コストでより柔軟な材料を提供します. -
標準と文書
ベースチューブは,ASTM/ASME,EN,JIS,GOSTまたはGB規格に従って生産され,完全な材料試験報告と,国際設計コードをサポートする追跡が可能です.
化学組成
| グラード | スタンダード | C (%) | Si (%) | Mn (%) | Pmax (%) | Smax (%) | Cr (%) | モ (%) | ニ (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | A179 | 00.06−0.18 | ≤0.25 | 0.27・063 | 0.035 | 0.035 | ほら | ほら | ほら |
| ASTM A192 | A192 | 00.06−0.18 | ≤0.25 | 0.35・0.65 | 0.025 | 0.020 | ほら | ほら | ほら |
| ASTM A210 Gr A1 | A210 | ≤0.27 | ≤0.10 | ≤0.93 | 0.035 | 0.035 | ほら | ほら | ほら |
| ASTM A213 T11 | A213 | 0.056015 | 0.50・100 | 0.30・0.60 | 0.025 | 0.035 | 1.00 ¥150 | 0.44・065 | ほら |
| ASTM A213 TP304 | A213 | ≤0.08 | ≤100 | ≤200 | 0.045 | 0.03 | 18.0200 | ほら | 8.0110 |
メカニカルプロパティ
| グラード | スタンダード | 張力分 (MPa) | 出力分 (MPa) | 伸縮分 (%) | 典型的な硬度制限 |
|---|---|---|---|---|---|
| ASTM A179 | A179 | 325 | 180 | 35 | 72 HRB マックス |
| ASTM A192 | A192 | 325 | 180 | 35 | 指定されたHB/HRBmax |
| ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | A210 に基づいて |
| ASTM A213 T11 | A213 | 415 | 205 円 220 | 30 | 約85 HRB 最大 |
| ASTM A213 TP304 | A213 | 515 | 205 | 35 | 約192 HBW 最大 |
適用される規格と適用分野
適用される基準:ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462;対応するGOSTとGBのフィニングチューブとエアクーラー規格.
アプリケーション フィールド:
-
発電 熱冷却コンデンサ,ボイラーガス冷却器,廃棄熱回収コイル
-
石油・ガス・石油化学 熱交換機,圧縮機冷却機,フィニッシュ・エコノマイザー
-
ガス処理とLNG ガス冷却装置と排気ガス熱回収装置
-
化学および肥料工場 原子炉ガス冷却機と空心コンデンサー
-
HVACと産業冷却 乾燥冷却機とフィニングコイル式熱交換機
Q: 取引会社ですか? それとも製造会社ですか?
A: 製造者でも取引できる
Q: 配達時間はどれくらいですか?
A: 一般的に,商品が在庫なら10~15日,または商品が在庫でない場合は30~40日です.
量によって決まります
Q: サンプルは無料ですか? それとも追加ですか?
A: はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
Q: あなたの支払い条件は?
A: 支払いは<=2000USD,100%事前. 支払いは>=2000USD,30%T/T事前,出荷前の残高.
もし別の質問があれば,私に連絡してください.
-
