起源の場所:
中国
ブランド名:
Torich
証明:
ISO9001 ISO 14001 TS16949
モデル番号:
ASTM B338 Gr2

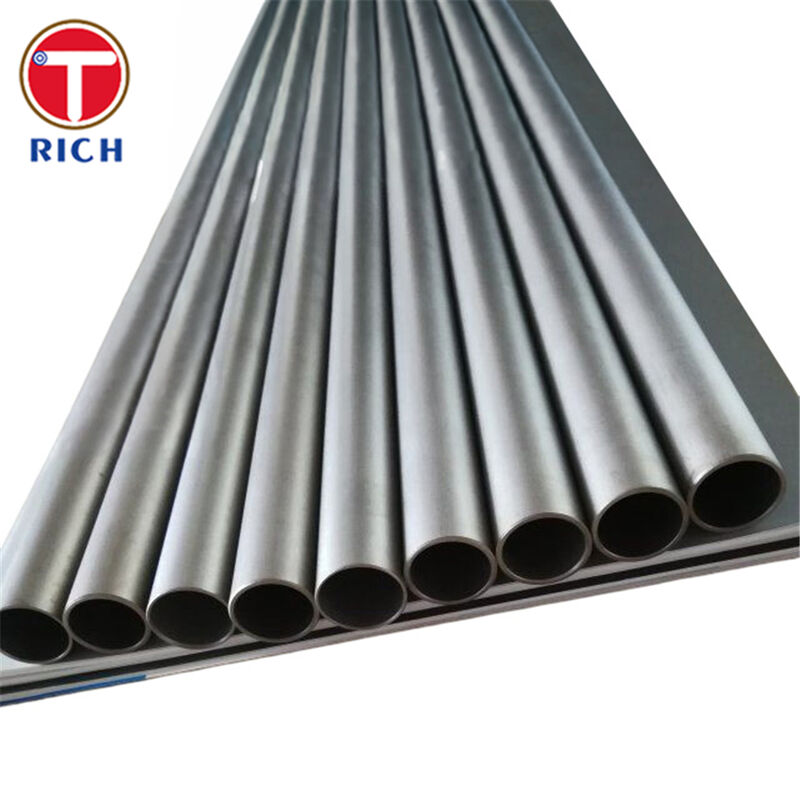

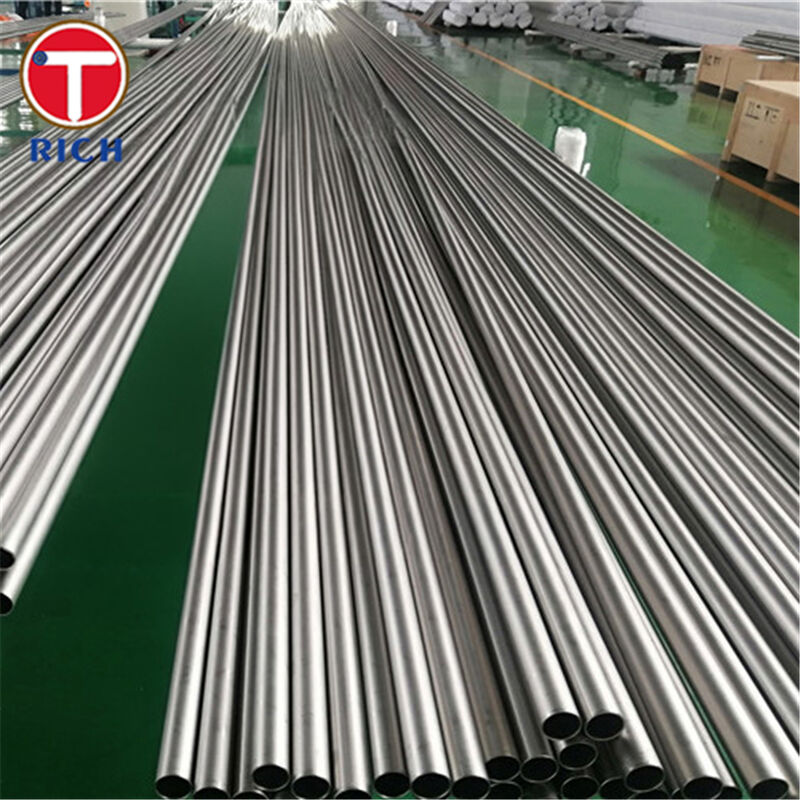

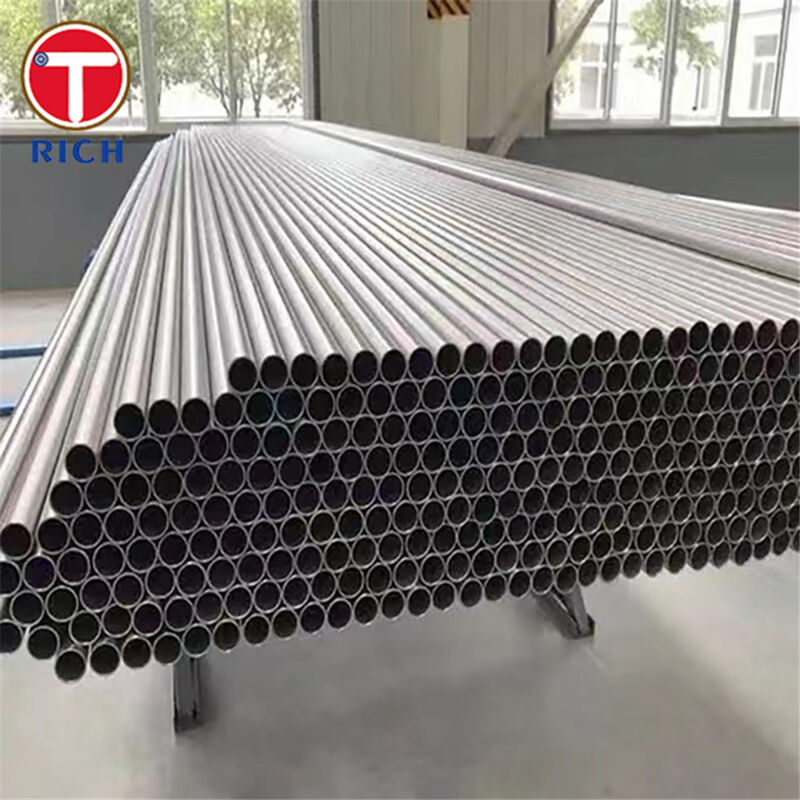

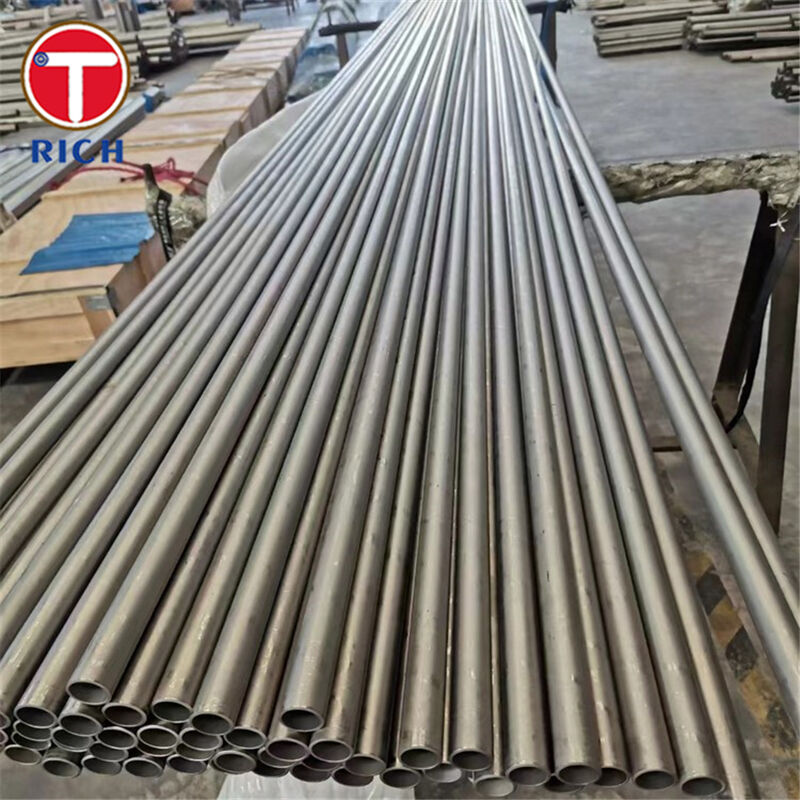

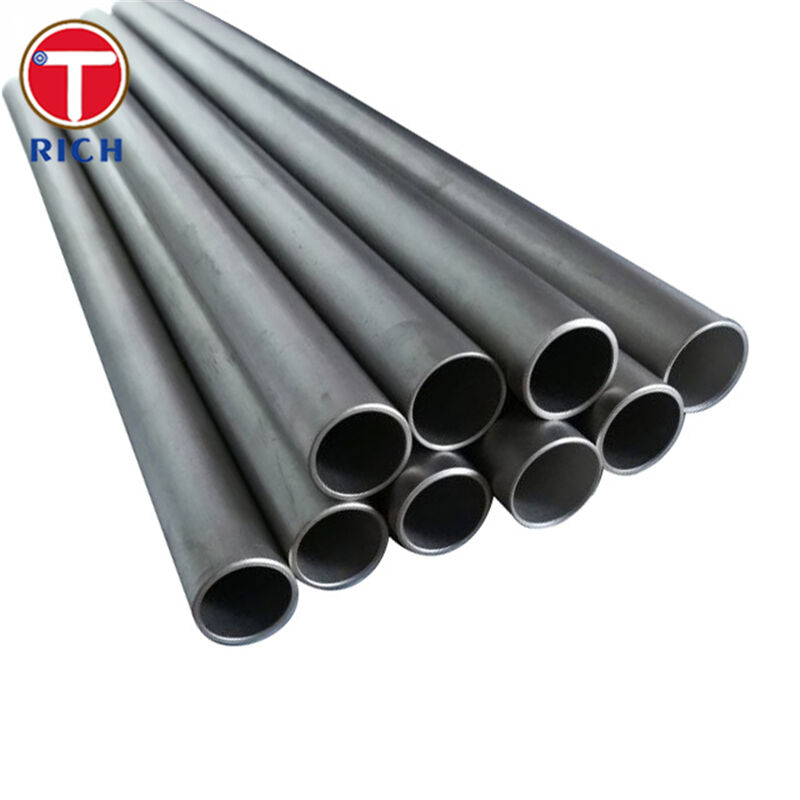

ASTM B862 グレード2 チタンチューブは、市販純チタン製の管状製品で、耐食性熱伝達用途向けに設計されています。特に、海水、塩化物、ブライン、湿潤塩素、有機酸、酸化性媒体によりステンレス鋼や銅ニッケルが信頼できない環境で使用されます。グレード2 / UNS R50400 は、耐食性、成形性、溶接性、および適度な強度を最適にバランスさせており、ASTM の最小引張強度は 345 MPa、降伏強度は 275 MPa、焼鈍状態での伸びは 20% です。
| 項目 | 説明 |
|---|---|
| 材質 | 市販純チタン |
| 規格 | ASTM B862 Gr.2; ASTM B338 / ASTM B861 はシームレス熱交換器チューブの要件で利用可能 |
| グレード | グレード2 / UNS R50400 |
| 外径 | 9.5-24.4 mm 標準的なシームレスチューブ範囲; その他のサイズは要相談 |
| 肉厚 | 0.7-4.0 mm 標準的なシームレスチューブ範囲; 最低肉厚または平均肉厚が利用可能 |
| 長さ | 1-12 m、カット・トゥ・レングス; プロジェクト長はカスタマイズ可能 |
| 公差範囲 | OD / WT 公差は ASTM B338、ASTM B861、または購入図面による |
| 直角度 | 冷間圧延、矯正、最終検査により制御; プロジェクト固有の直角度公差が利用可能 |
| 表面状態 | 冷間圧延、冷間圧延および焼鈍、酸洗、研磨、またはブライトクリーン |
| 熱処理 | 製品ルートおよび注文要件に応じて焼鈍または応力除去 |
| 検査 | 化学分析、引張試験、寸法検査、表面検査、指定された通り、水圧/気圧/渦電流/超音波試験 |
| 特性 | 正確な値 / 要件 |
|---|---|
| UNS 指定 | R50400 |
| 密度 | 4.51 g/cm³ |
| ASTM B338 引張強度、最小値 | 345 MPa / 50 ksi |
| ASTM B338 降伏強度、0.2% オフセット | 275-450 MPa / 40-65 ksi |
| ASTM B338 伸び、最小値 | 50 mm で 20% |
| 化学成分制限: Fe | ≤0.30% |
| 化学成分制限: O | ≤0.25% |
| 化学成分制限: H | ≤0.015% |
| 熱伝導率 | 室温で約 22 W/m*°C |
| 海水浸食・腐食抵抗 | 毎秒約 40 m の流速の海水に対して、材料への影響は無視できる程度 |
| 隙間腐食参考 | CP チタンは、塩溶液中では通常、pH に関係なく、過塩素化条件下でも 80°C 未満では隙間腐食を示しません |
| チューブシート拡張ガイド | 一般的に最適な引き抜き強度のために、肉厚の約 10% の減少が推奨されます |
| バイヤーの懸念 | 当社の実践的な管理 |
|---|---|
| "ASTM B862 はシームレス熱交換器チューブに適していますか？" | 見積もり段階での規格不一致を防ぎます。ASTM B862 は溶接チタン管用です。バイヤーが真のシームレス熱交換器チューブを必要とする場合、ASTM B338 または ASTM B861 をグレード2 / UNS R50400、肉厚基準、試験方法、および検査範囲とともに見積もります。 |
| "グレード2チタンは塩化物または海水サービスに耐えられますか？" | グレード2チタンは、塩化物含有環境、海水冷却、ブライン、湿潤塩素、酸化性媒体用に選択されています。一般的な腐食、孔食、隙間腐食、浸食腐食、塩化物応力腐食割れに対して強い耐性があります。 |
| "漏れのリスクなしにチューブをチューブシートに拡張できますか？" | OD、肉厚、焼鈍状態、表面の清浄度、直角度を管理します。チューブシート拡張については、引き抜き強度の実用的な工学的参考として、肉厚の約 10% の減少が使用されます。 |
| 規格システム | 適用規格 | 短い説明 |
|---|---|---|
| ASTM | ASTM B862 | 耐食性および高温サービス用チタンおよびチタン合金溶接管 |
| ASTM | ASTM B338 | コンデンサー、蒸発器、熱交換器用シームレスおよび溶接チタンチューブ |
| ASTM | ASTM B861 | 耐食性および高温サービス用チタンおよびチタン合金シームレス管 |
| ASME | ASME SB-338 / SB-861 / SB-862 | プロジェクト設計で ASME 準拠が必要な場合のボイラーおよび圧力容器コード材料相当品 |
| EN / DIN | DIN 17861 / DIN 17869 / EN 材料 3.7035 | CP チタングレード2 / チタンチューブおよびパイプ用途の欧州参考 |
| JIS | JIS H 4630 / 関連チタンチューブ規格 | 日本のチタンチューブ参考、注文グレードマッチングによる |
| GB | GB/T 3624, GB/T 3625, GB/T 26057 | 中国のチタンおよびチタン合金チューブ / パイプ参考、シームレスまたは溶接ルートに応じて選択 |
| GOST | プロジェクトごとの GOST チタンチューブ / パイプ規格 | CIS プロジェクト文書で GOST ベースの受け入れが必要な場合に使用 |
沿岸発電所の海水冷却シェル＆チューブコンデンサーチューブ。
グレード2チタンチューブは、高塩化物海水がステンレス鋼または銅合金チューブを攻撃するコンデンサーチューブ材料として使用されます。その耐食性により、冷却水システムでの安定した熱伝達運転、漏れリスクの低減、およびサービス間隔の延長が可能になります。
ASTM チタンチューブ仕様で一般的に使用される参考グレード。値は重量パーセントで、特に記載がない限りチタンは残部です。
| グレード | N 最大値 | C 最大値 | H 最大値 | Fe 最大値 | O 最大値 | Al | V | Pd | Mo | Ni | Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| グレード1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | -- | -- | -- | -- | -- | 残部 |
| グレード2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | -- | -- | 残部 |
| グレード3 | 0.05 | 0.08 | 0.015 | 0.30 | 0.35 | -- | -- | -- | -- | -- | 残部 |
| グレード7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | 0.12-0.25 | -- | -- | 残部 |
| グレード12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | 0.2-0.4 | 0.6-0.9 | 残部 |
通常供給される焼鈍状態での室温引張特性。
| グレード | 引張強度最小値 | 降伏強度 0.2% オフセット最小値 | 降伏強度最大値 | 伸び最小値 |
|---|---|---|---|---|
| グレード1 | 240 MPa / 35 ksi | 138 MPa / 20 ksi | 310 MPa / 45 ksi | 24% |
| グレード2 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| グレード3 | 450 MPa / 65 ksi | 380 MPa / 55 ksi | 550 MPa / 80 ksi | 18% |
| グレード7 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| グレード12 | 483 MPa / 70 ksi | 345 MPa / 50 ksi | -- | 18% |
