ブラウンFintubeのヘアピン熱交換器Aisiはひれ付き管1mmの厚さを埋め込んだ
製品詳細

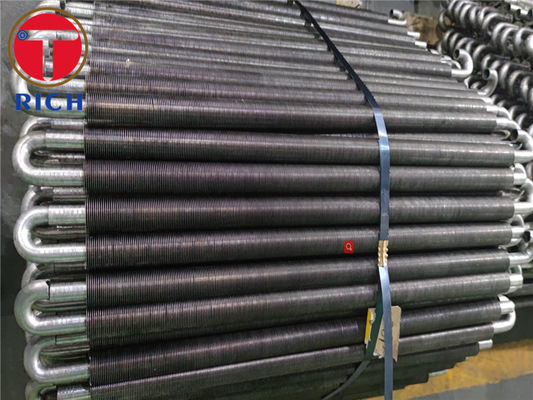

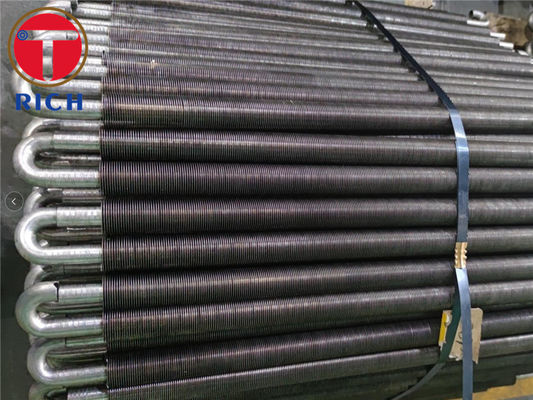

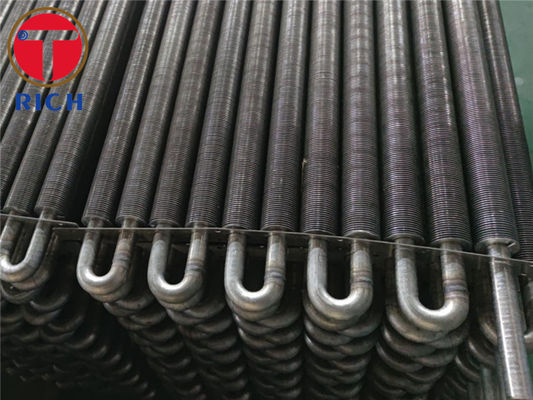

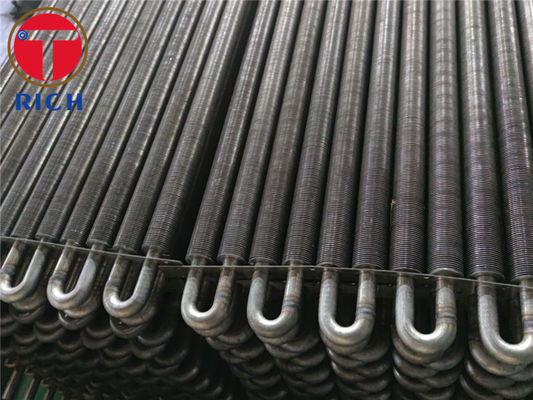

茶色のfintubeのヘアピン熱交換器の管
,aisiによって埋め込まれるひれ付き管
,1mmの厚さによって埋め込まれるひれ付き管
ブラウン・フィンチューブ ヘアピン・ヒート・エクスチェンジャー ブラウン・フィンチューブ 埋め込まれたフィンチューブ
組み込みフィニングチューブ生産ライン機器は,長年後に成功的に製造されています
経験と実務を積み重ね,順次市場に入りました.
PLC制御 制御 制御 制御 制御 制御
国内生産のニーズに合わせて開発され 操作が簡単です
製造された製品が先進機器と比べられる
挿入された螺旋翼パイプは,鋼管の特定の幅と深さの螺旋溝を事前処理することです.
ローティング過程で,一定のプレロードにより,
鉄筋は,鉄筋の間の特定の接触領域を確保するために,螺旋溝にしっかりと縛られます.
鋼管の両端は,スプリングバックから鋼管を防ぐために,鋼管の両端は,
鋼管に帯を溶接する.インレイを容易にするため,
壁の隙間が狭すぎると,モザイク処理は困難です.
さらに,巻き込み鋼筋は常に一定の反発を持っています.
螺旋溝の底面がうまく接続できない場合
組み込みスピラルフィニングチューブ (組み込み) の製品加工要件
1 モザイクの深さと安定性
1.1 引力試験: 8kg以上またはアルミニウムストライプの裂け目
1.2 インレイ深さ: 0.35 ~ 0.5炉管の壁厚さに応じて
1.3 インレイの安定性:各シフトで最初のパーツの引き抜き力サンプルは,第1項の要件を満たす.1
1.4 組み込まれたパイプは不oxidable steelとcarbon steelで作られ,パイプの壁厚さは
2mm 未満ではない
1.5 埋め込まれたパイプの直径 DN20 ~ 38 (英米標準 1.5 要求)
1.6 挿入後,パイプ表面に亀裂や割れ目がない場合
1.7 挿入された部分の高さは,パイプ直径 (通常はパイプ直径の半分) に基づいて計算する.
しかし 57 mm 以上ではない
2 製品の寸法精度
2.1 翼段の総長さは - 5mm ~ + 5mm で,段落の動きの精度は - 0.3mm ~ + 0.4mm
2.2 切片間隔 + 0.21mm 以上
2.3 フィンと鋼管の垂直度 - 1度から+1度
2.4 インレイの平らさは -0.1mm~+0.1mmで,フィンの厚さ容量による高さ差を除いて
2.5 インレイの高さの差 - 0.1mm ~ + 0.1mm,フィンの次元容量によって引き起こされる高さの差を除いて
2.6 同じ鋼管材料の条件下,同じピッチと数羽,異なるフィニング管の長さ
挿入後も変わらない
3 モザイク速度
ベースパイプの外径は,パイプ直径とシート間隔に応じて20 ~ 50です
-
