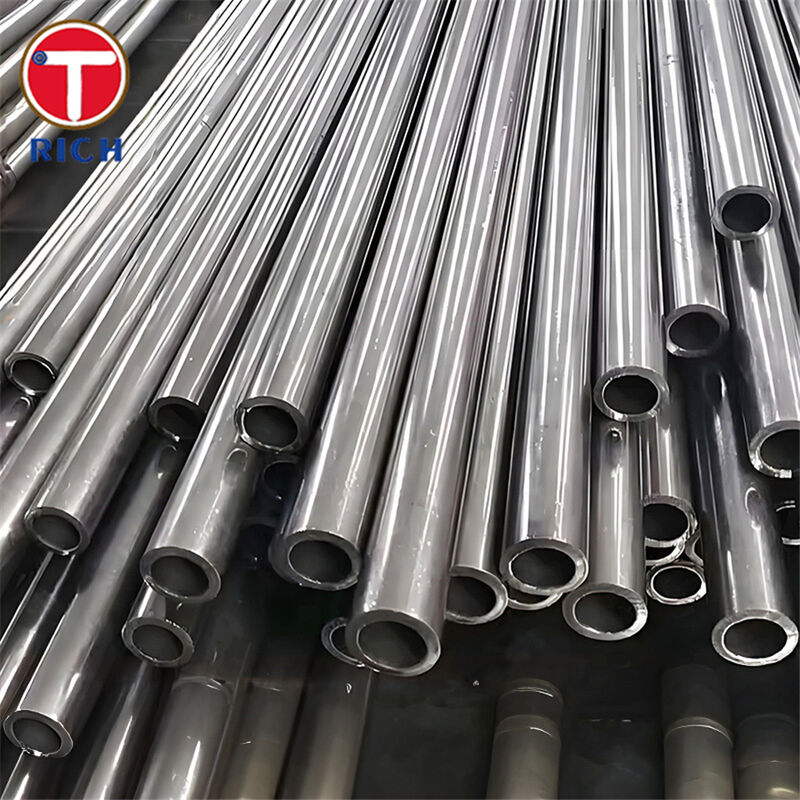

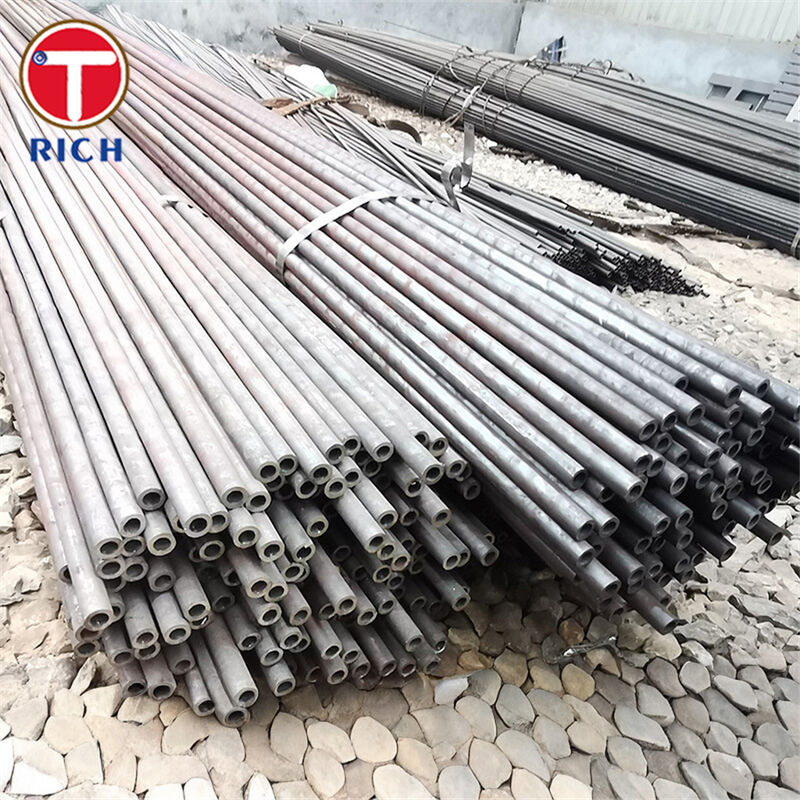

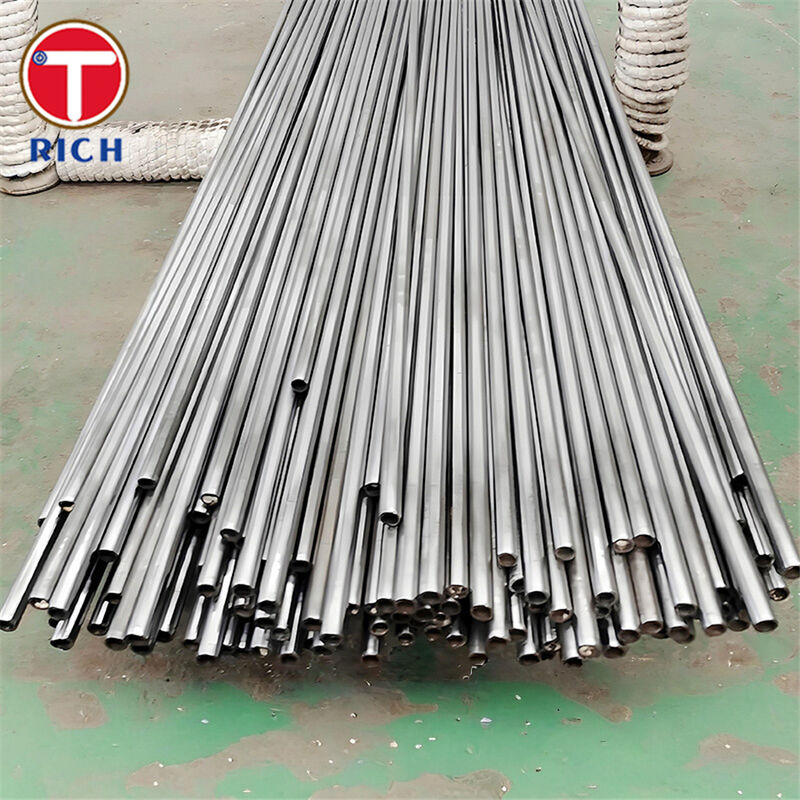

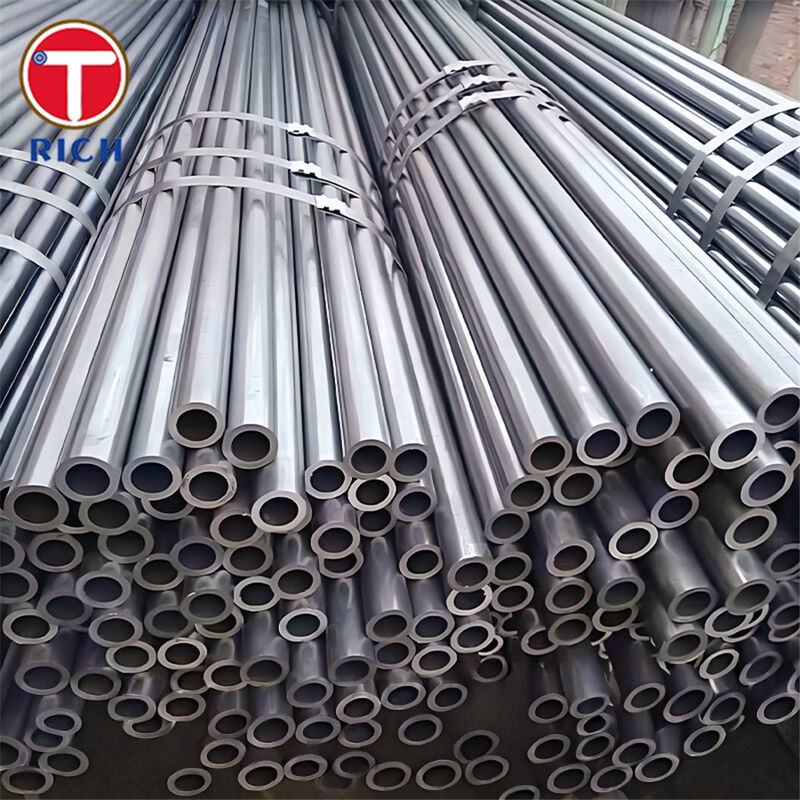

クランクシャフト用15CDV6高強度低合金シームレス鋼管、外径30～325mm
製品詳細
15CDV6 継目無鋼管
,クランクシャフト用途精密鋼管
,外径30～325mm高強度低合金チューブ
1.7734 (15CDV6) チューブ カーンシャフト用高強度低合金無縫鋼管
材料
1.7734 (15CDV6) は,低炭素 Cr-Mo-V 高強度低合金鋼で,曲軸と回転部品が強い強度/重量バランス,高い疲労能力を必要とするときに広く選択されています.信頼性の高い硬さ航空宇宙およびモータースポーツのサプライチェーンで一般的に参照され,他の多くの高強度合金鋼と比較して溶接可能であることがよく知られています.
仕様
-
製品形式:縫い目のない丸い鋼管 (熱加工および/または冷筋;要求に応じて熱処理)
-
典型的な供給長さ:1 センチ7 メートル,カスタムカット可能です.
-
直さ (典型):0.3~2 mm/m (供給クラス別)
-
配達条件 (一般):目標強度レベルまでアニール/正規化/消化&テンパー (Q&T)
-
検査 (典型的なオプション)尺寸検査,化学分析,張力/衝撃試験,要求に応じて UT/ET のような NDT (プロジェクト要件に基づいて)
主要 な 特徴
-
耐性のある高出力と強さ(熱処理によって強度レベルを調整できる)
-
高強度鋼に適した溶接性プロファイル(特に,より厳格な溶接制御を必要とする多くのCr-Moグレードと比較すると).
-
Cr-Mo-V合金で 疲労感のある部品を支えるQ&T後には安定した特性を持つ軸や曲線軸など
わたしたち の 利点
1) 固有性を損なわずに安全で溶接できるか?
-
15CDV6は,多くの実用的な用途で,最小限の特性損失を伴う簡単に溶接可能であり,通常は強制的な溶接後の熱処理を必要としません.
-
比較のために,4140のような一般的な Cr-Mo 鋼は,厳格な予熱/制御手順を必要とし,硬化および硬化状態での溶接はしばしば推奨されません.我々は製造ガイドを提供し,溶接があなたのプロセスルートの一部である場合,製造に友好的状態で供給することができます.
2) 曲軸の疲労耐久度について,どの強度レベルを指定すべきですか?
-
私たちは直径/厚さによるQ&T強度目標をサポートし,供給をあなたの加工+最終熱処理計画 (まず粗工加工,その後Q&Tを完了するかQ&Tを直接供給) に調整することができます.典型的公示された強度窓は,下記の機械表に示されています..
3) 耐久性/衝撃性能をコントロールしていますか?
-
必要に応じて,参照基準/条件と一致する影響要求事項と試験計画 (Charpy/Izod) を引用することができます.比較可能なグレードは通常,セクションごとに最小影響値を公開します.
4) 曲軸の機械加工には加工能力と寸法安定性が適していますか?
-
効率的な粗末加工のために,熱熱した状態でチューブを供給し,その後最終強度までQ&Tすることができます.プロセスがすぐに高強度を必要とする場合,予備硬化/Q&T状態で供給.
5) 標準間の同等性を確認し,間違った代替品を避けるにはどうすればよいですか?
-
インタースタンダード参照サポート (EN/ASTM/JIS/GB/GOST) を提供し,プロジェクトで異なる国家標準が義務付けられている場合,最も近い実用的な代替案を提案することができます.
化学組成
| グラード | 標準システム (典型的な参照) | C について | そうだ | ミニ | C.C. | モー | V | P | S |
|---|---|---|---|---|---|---|---|---|---|
| 15CDV6 (1.7734) | AIR 9160C (通常参照) | 0.12・018 | ≤0.20 | 0.80・110 | 1.25・150 | 0.80・100 | 0.20・0.30 | ≤0.020 | ≤0.015 |
| 42CrMo4 (1.7225) | DIN EN ISO 683-2 / EN ファミリー | 0.38・0.45 | 0.10・040 | 0.60・090 | 0.90・120 | 0.15・030 | ほら | ≤0.025 | ≤0.035 |
| AISI 4140 | ASTM A29 (一般的に参照される) | 0.36・044 | 0.10・040 | 0.65・110 | 0.75・120 | 0.15・035 | ほら | ≤0.04 | ≤0.04 |
| SCM435 | JIS G4053 | 0.33・038 | 0.15・035 | 0.60・090 | 0.90・120 | 0.15・030 | ほら | ≤0.03 | ≤0.03 |
| 30KhGSA (30ХГСА) | GOST 4543 (通常参照) | 0.28・034 | 0.90・120 | 0.80・110 | 0.80・110 | ほら | ほら | ≤0.025 | ≤0.025 |
公開されたグレード参照/データシートから収集されたデータ.
メカニカルプロパティ
注記:メカニカルプロパティは,断面の大きさと熱処理によって異なります.下記値は一般的に公表されているQ&T/処理条件を反映しています.
| グラード | 条件ベース (例) | 性能 / 耐性 (MPa) | 張力 (MPa) | 伸縮 (%) | 影響 (例) |
|---|---|---|---|---|---|
| 15CDV6 (1.7734) | 処理された Ø16~40 mm (例) | ≥930 | 1080 円1280 | ≥10 | ほら |
| 42CrMo4 (1.7225) | Q&T 丸16~40mm | ≥750 | 1000円1200円 | ≥11 | ≥35 J (チャルピー-V) |
| AISI 4140 | 熱処理状態 ¥T¥ (例表) | ≥665 (0.2%の証拠) | 850・1000 | ≥13 | ≥50 J (チャルピー) |
| SCM435 | 報告される最低値 (例) | ≥835 | ≥985 | ≥12 | ≥63 J (Akv) |
| 30KhGSA (30ХГСА) | Q&T例 (Ø25バーリスト) | 830 | 1080 | 10 | 490 kJ/m2 (KCU) |
公開されたグレード参照/データシートから収集されたデータ.
基準と適合性
-
ASTM (類似の合金管/化学の典型的な参照):
ASTMA519(シームレスな機械管) ASTMA29/A29M(化学基準は41xxファミリー,例えば4140) -
EN (機械管とQ&T合金鋼の共通経路):
EN/ISO683 - 2(Q&T合金鋼;42CrMo4を含む) プロジェクト特有の管供給は,最終用途に応じて,ENシームレス管規格に準拠することが多い. -
GOST について
GOST 4543(合金構造鋼)GOST 8731 / GOST 8733(シームレス・チューブの参照はグレードリストに示されています) -
JIS: はい
JIS G4053(SCMシリーズの機械構造用合金鋼) -
GB (中国):
Cr-Mo 族の共通等価には,GB/T 3077 (42CrMo)(しばしば42CrMo4 / 4140と交差参照されます).
応用分野
幅広い産業:自動車とモータースポーツのドライブライン部品,航空宇宙構造,重機械,エネルギー機器.
クランクシャフトの価値連鎖内で使用する場合:
-
クランクシャフト・ボディ/空白加工:重量削減の概念や特殊設計のための高強度チューブ/ストック
-
関連回転部品:接続棒,軸,軸,ギア/駆動要素,特に疲労抵抗とQ&T強度安定性が重要な場合.
Q: 取引会社ですか? それとも製造会社ですか?
A: 製造者でも取引できる
Q: 配達時間はどれくらいですか?
A: 一般的に,商品が在庫なら10~15日,または商品が在庫でない場合は30~40日です.
量によって決まります
Q: サンプルは無料ですか? それとも追加ですか?
A: はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
Q: あなたの支払い条件は?
A: 支払いは<=2000USD,100%事前. 支払いは>=2000USD,30%T/T事前,出荷前の残高.
もし別の質問があれば,私に連絡してください.
-
