起源の場所:
Zhijiang/China
ブランド名:
TORICH
証明:
ISO9001 ISO 14001 TS16949
モデル番号:
Uベンド銅管

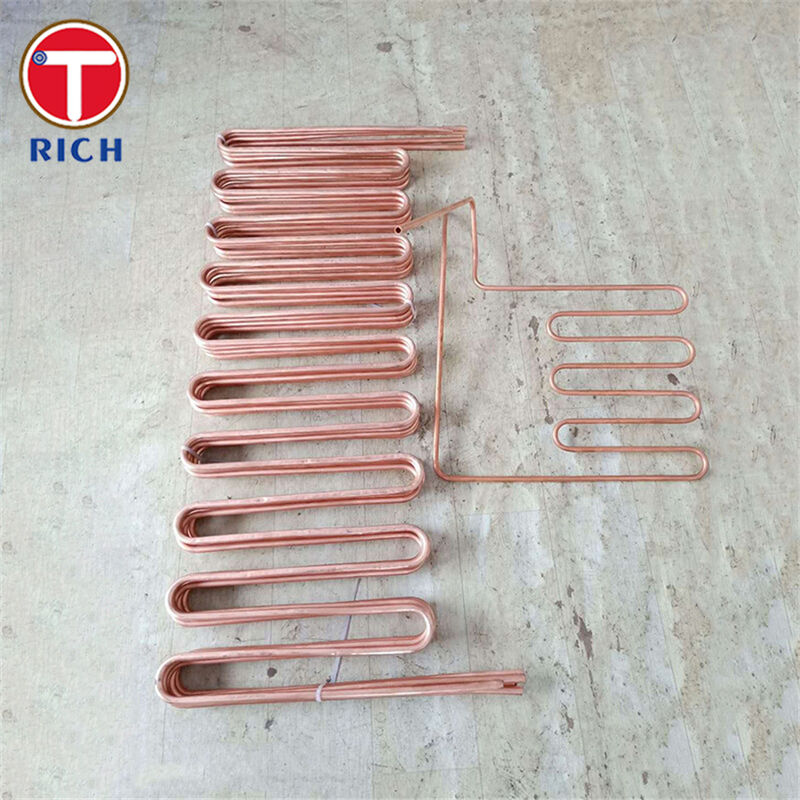

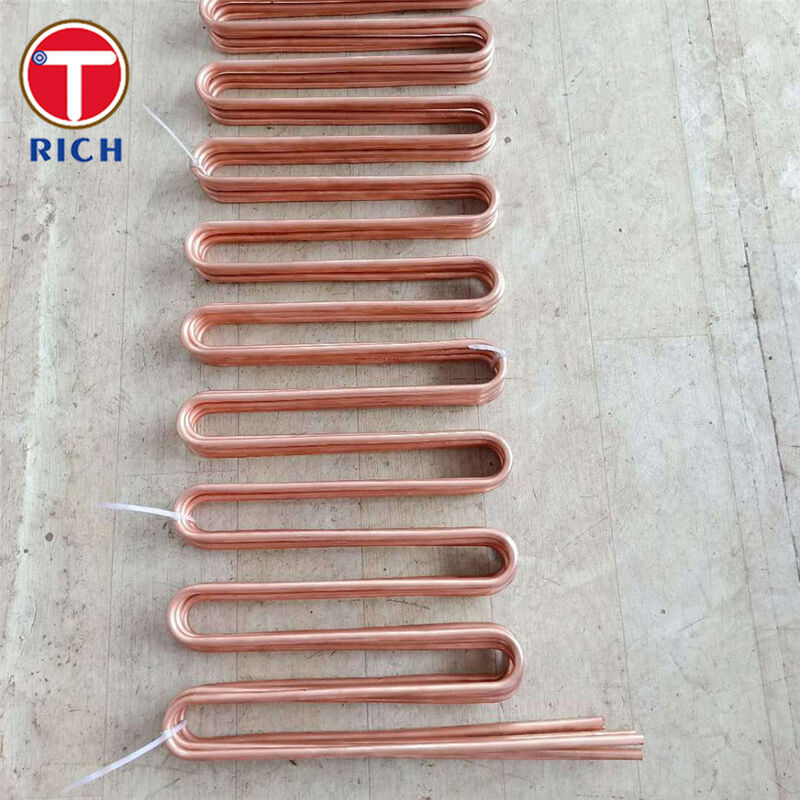

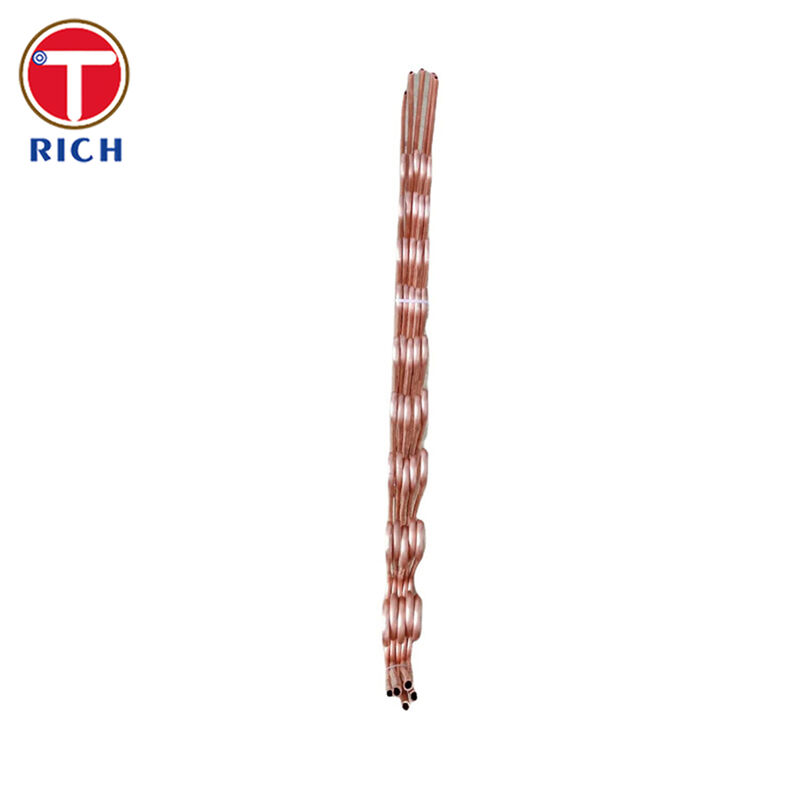

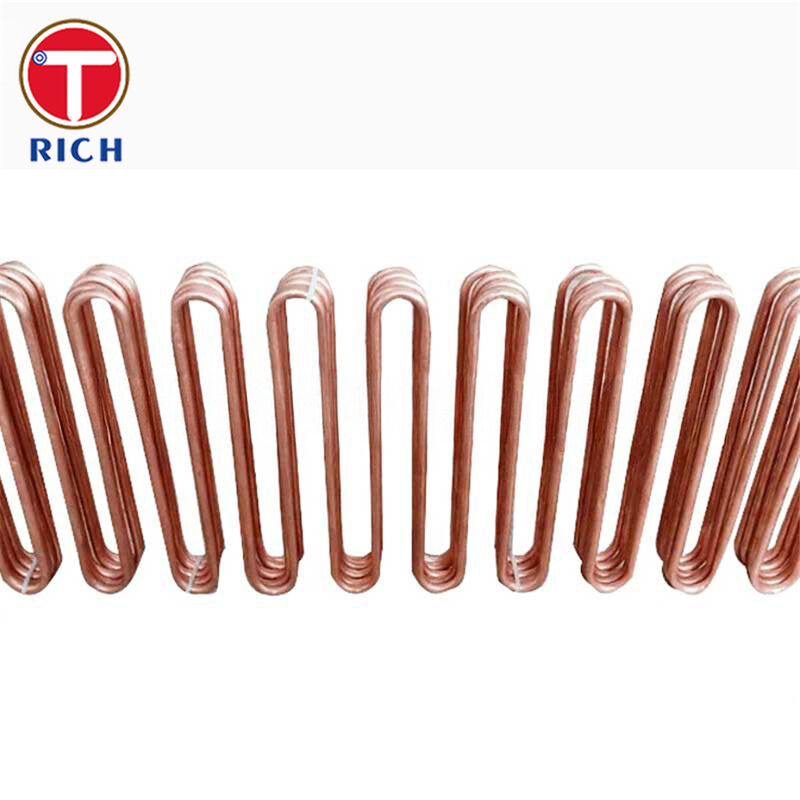

ASTM B395/B395M U曲線管は,コンデンサ,蒸発器,熱交換器で使用される180°曲線,シームレス管で,シームレス銅管と銅合金管から製造される.この仕様は, ≤ 2 インチのチューブに適用されます.. (50 mm) OD,酸素のない銅 (C10200),リン酸化解酸化銅 (C12200),海上/アルミニウム銅 (C44300/C68700),銅・ニッケル類 (C70600/C71500)ほかにも
製品形:U曲線管 (単一平面で180°曲線してU形)
サイズ範囲 (OD): ≤ 2 インチ (50 mm)
合金/耐熱度:各オーダーに合わせて,UNSの指定と耐熱度が指定されなければならない.
主要な順序パラメータ (PO/図示に記載することを推奨する):
管のOD × 壁厚さ
曲がり半径スケジュール
足の長さ (まっすぐな足)
双速車種 (曲がり幅が小さい場合):
壁の厚さが1本以上あるチューブ
指定された場合,中央部分は曲げる前に直脚壁よりも1 BWG厚く作られる.デフォルトでは,一定の ID (OD を増加させることで得られるより重い部分) に作られる.
曲がり質: 曲がった部分は基本的に曲率が均一である.
銅/銅合金金属urgiからの高熱伝送効率 (冷却機/蒸発機/熱交換器のサービスに最適化)
合金柔軟性:冷却媒質 (淡水,塩水,海水) に適合する銅,銅,アルミ,およびCu-Niグレード.
処理に備えた幾何学: コンパクトなシェル・アンド・チューブ・バンドルのための正確なU曲線
標準に組み込まれている品質検証:渦流のNDTと漏れ検査オプション.
U曲線が薄くなり 卵型になるか ねじれになるか
U曲線は,自然に曲線に関連した変形リスク (卵性/薄化) に直面する.私たちの解決策は,制御曲線と小さな半径のための二次ゲージオプションです.標準では,曲がり強さを向上させるため,曲がる前により重いゲージの中央部分 (BWGより1本厚い) を許可している.デフォルトで ID を保持しながら
折りたたむ前に,チューブが欠陥がないことをどのように確認しますか?
ASTM B395は,各管を曲げる前に,ASTM E243の慣行に従って,障害を引き起こす可能性のある不連続性を検出するための業界標準的なアプローチに従って,渦巻電流試験を受けることを要求する.
漏れを防げる保証は?
U曲線管は,漏れ試験に合格し,他の規定がない限り,製造者はその方法を選択することができる.
繊維のストレスの水静止試験 7000 psi (48 MPa) (指定がない限り,計測圧は1000 psi / 6.9 MPaを超えない) または
圧力試験 ≥ 60 psi (400 kPa) で,漏れが表示されない状態で5秒間
ストレス腐食裂け (SCC) リスクはどうですか? 特に銅業では?
SCCは環境+残留ストレスによって引き起こされる. アモニア関連SCCは,銅熱交換器のサービスにおける既知の故障モードです.そして,Cu-Ni U 折りたたみの場合は,標準では,U 折りたたみの部分のリリーフアニールを指定するオプションを提供します.敏感性試験のオプション (アンモニア蒸気/水銀酸塩) も仕様書に記載されています.
QA/QCの追跡可能性とドキュメントを提供できますか?
ASTM B395の注文オプションには,熱識別/追跡可能性,認証,および必要に応じて,プロジェクトドキュメントと受信検査をサポートするミールテストレポート (MTR) が含まれます.
| UNS級 | クー | ニ (Coを含む) | Zn | Sn | アール | フェ | Pb (最大) | そのように | P | 注記 |
|---|---|---|---|---|---|---|---|---|---|---|
| C12200 について | 99.9分 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | 0.015・0040 | リン酸脱酸化銅 |
| C44300 | 700.073だ0 | ほら | 残り | 0.9 ¥12 | ほら | 0.06 最大 | 0.07 最大 | 00.02 ゼロ06 | ほら | アドミラルティ・メタル |
| C68700 | 76.0'79.0 | ほら | 残り | ほら | 1.8・25 | 0.06 最大 | 0.07 最大 | 00.02 ゼロ06 | ほら | アルミニウム銅 |
| C70600 について | 残り | 9.0110 | 1.0 最大 | ほら | ほら | 1.0 ¥18 | 0.05 最大 | ほら | ほら | 90〜10 Cu-Ni |
| C71500 | 残り | 29.0330 | 1.0 最大 | ほら | ほら | 0.40・10 | 0.05 最大 | ほら | ほら | 70〜30 Cu-Ni |
| UNS級 | B395 表 3 の典型的な温度 | 張力強度 (MPa) 分 | 収力強度 (MPa) 分 | 伸縮 (50.8 mm) ミニ |
|---|---|---|---|---|
| C12200 について | H55 (光を引く) | 250 | 205 | ほら |
| C44300 | O61 (アニール) | 310 | 105 | ほら |
| C68700 | O61 (アニール) | 345 | 125 | ほら |
| C70600 について | O61 (アニール) | 275 | 105 | ほら |
| C71500 | O61 (アニール) | 360 | 125 | ほら |
ASTM:ASTM B395/B395M (U-ベンド無縫銅と銅合金熱交換器と冷却管).関連する参照試験にはASTM E243 (エディストリーム),B395 に参照されている他の試験方法.
EN:EN 12451:2012 (熱交換機/冷却機/蒸発機/淡水装置のためのシームレスな丸い銅管と銅合金管;規格で規定されたサイズ範囲)
GOST:GOST 21646-2003 (熱交換装置のための銅と銅管の技術要件と受理)
JIS:JIS H3300 (銅と銅合金によるシームレスパイプおよびチューブ;通常,冷凝器/熱伝送チューブ供給のためのJISベースとして使用されます).
GB: GB/T 8890-2015 (熱交換器用シームレス銅合金管) とGB/T 1527-2017 (銅と銅合金製の引き出された管)
典型的な産業
発電 (蒸気表面冷却機,給水器)
石油化学・精製 (冷却機,冷却機)
海洋とオフショア (海水冷却機,中央冷却機)
淡水と水処理 (塩水温め器,冷却機)
HVAC&工業冷却 (コンデンサ/蒸発機)
A: 製造者でも取引できる
A: 一般的に,商品が在庫なら10~15日,または商品が在庫でない場合は30~40日です.
量によって決まります
A: はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
A: 支払いは<=2000USD,100%事前. 支払いは>=2000USD,30%T/T事前,出荷前の残高.
もし別の質問があれば,私に連絡してください.
