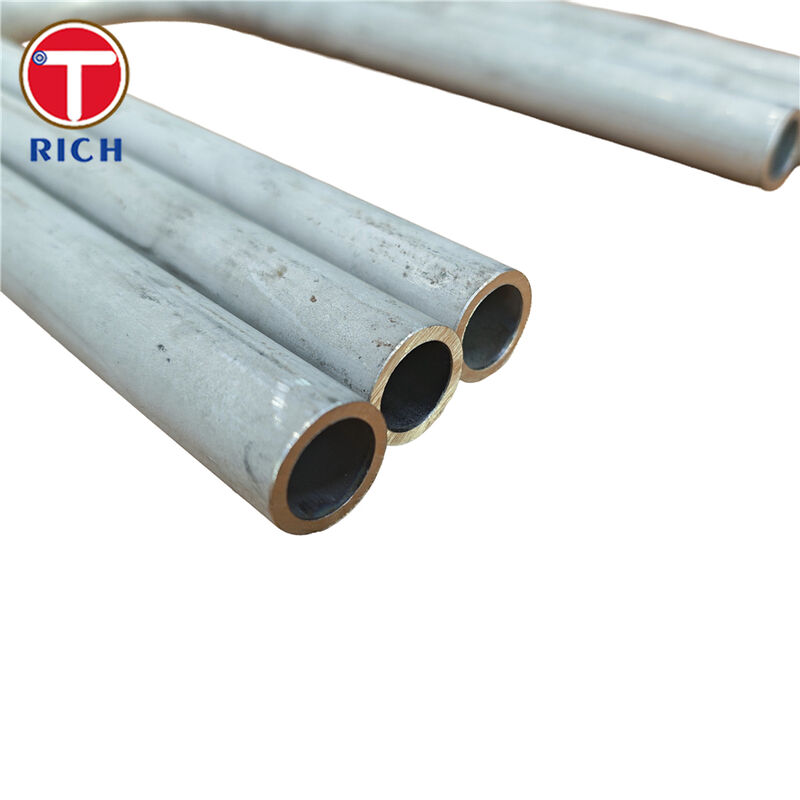

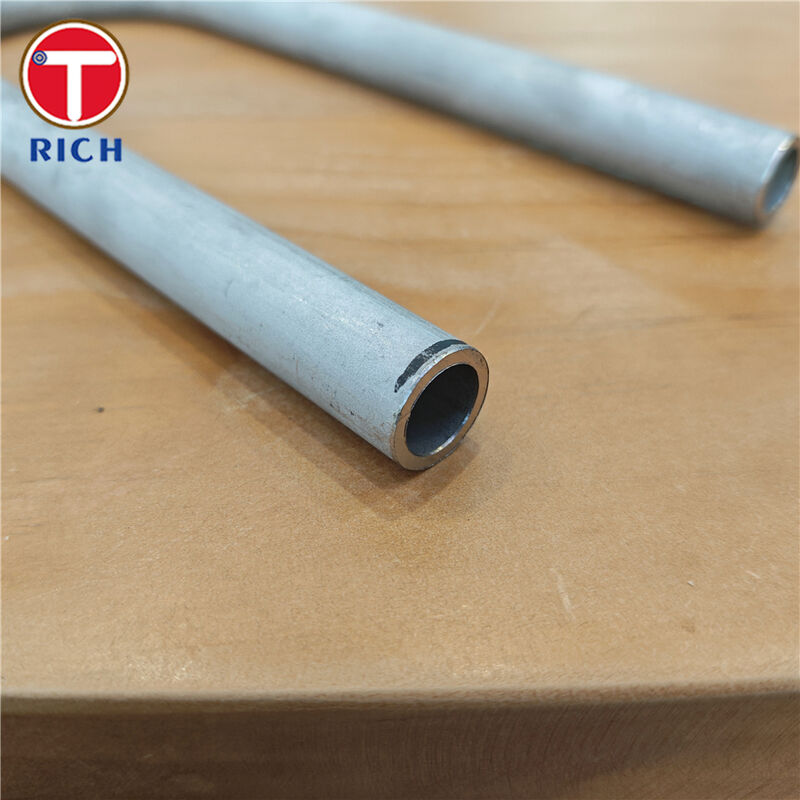

ステンレス鋼U型パイプ 熱交換器用冷たい折りたたみU型鋼管

資料 の 概要

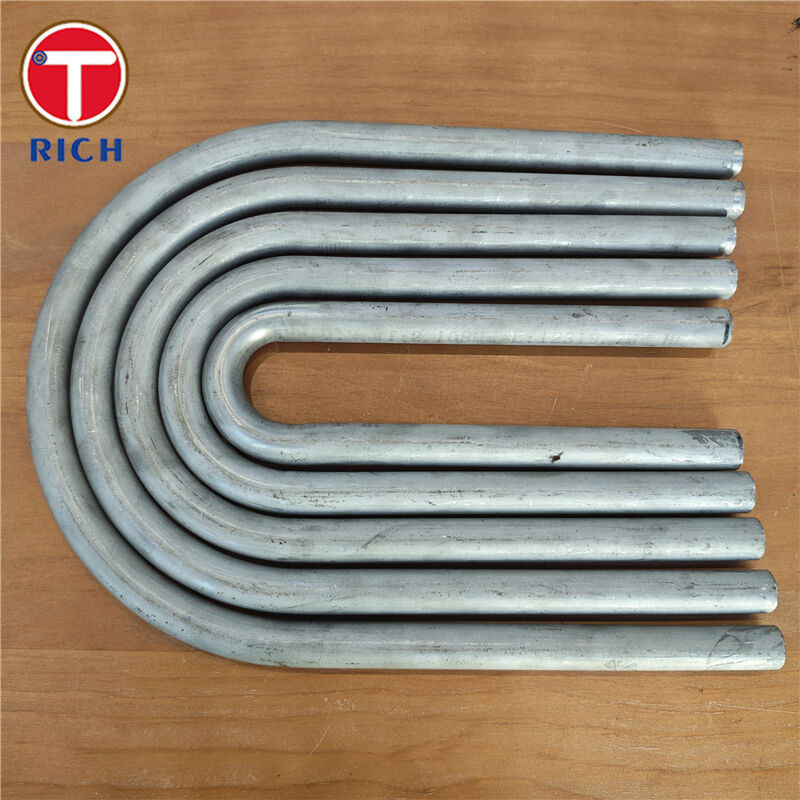

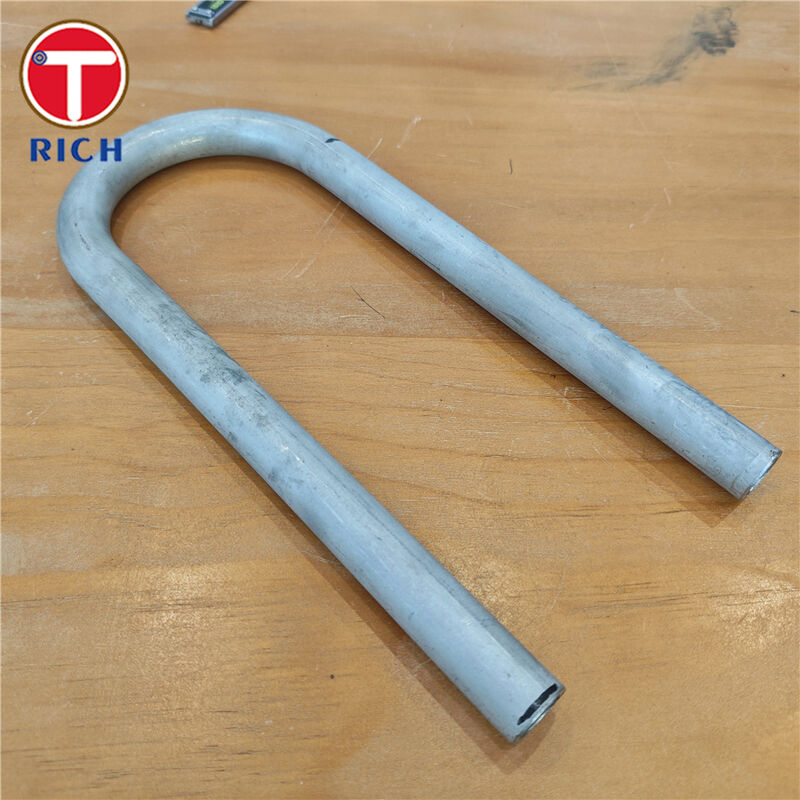

ステンレス鋼のU型管 (U曲線管) は,無縫または溶接されたステンレス鋼の熱交換管を冷たい曲線で精密なU型または多U型幾何形に製造する.必要な場合,ストレスの軽減または溶液焼却高温・高圧で動作するシェル・アンド・チューブ式熱交換機,コンデンサー,ボイラー,給水給水器のために設計されています.そして,通常,TP304/304Lのようなオーステニティックグレードで生産されます., TP316/316L,および TP321 は,ASTM A213などの規格または関連仕様に対応する.

仕様

基礎材料

• オステニチスステール:ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• 要求に応じて他のオプション:高合金型ステンレス鋼,デュプレックス型ステンレス鋼,ニッケル合金

尺寸範囲 (典型的な能力)

• 外径 (OD):約12.7~38.1 mm (1⁄2"~11⁄2"),要求により大きいサイズ

• 壁厚さ (WT):約0.70×4.0mm

• 曲がり半径 (CLR):

  • 最低:通常 ≥1.5 × OD

  • 最大:ODとグレードに応じて約1500~1700mmまで

• ストレートな足の長さ:約12,000mmまで

• Uチューブあたり最大長さ:約27,000~30,000mmまで

製造経路

• マザーチューブ:無縫または溶接した不?? 鋼熱交換管

• 曲げ:指定された半径と足の長さに冷たい曲げ (通常TEMA / DIN 28179の慣行に従って)

• 熱処理:

  • 溶液で焼却し,またはコードまたはクライアントによって要求される場合,オウステニティックステンレスグレードの折りたたみ後にストレスを軽減する

• 仕上げ:ピクルス,鮮明なアニール,または機械的に磨き OD 指定

• 末端:平面,ベーブル,またはチューブからシートへの溶接に備えた

主要な特徴

• 水,蒸気,多くの化学物質,精製工場/石油化学メディア,特にTP316/316LおよびTP321における優れた耐腐食性.

• 高温でボイラーや熱交換器で動作し,高温で安定した機械性能を有する.

• U型設計によりコンパクトなバンドルレイアウトで,交換器の長さを短縮し,拡張関節なしで熱膨張を可能にします.

• 圧力の整合性と曲線での流量性能を維持するために厳格な屈曲制御 (半径,壁の薄さ,卵性)

• 圧力試験と国際基準の非破壊試験による 完全追跡可能な生産

わたしたち の 利点

1壁の薄れや卵性の制御は?

壁の薄化と横断の歪みは冷たい曲線管の主要な技術問題です曲がりの外壁が薄くなる傾向があり,内壁が厚くなり,部分がわずかに円形になります..

• 曲線の壁の薄めを 元の壁の 制御可能な低い割合と 卵性量を ODの 厳格な限界内にとどめるように 曲線の壁の薄めを 制御可能な低い割合と ODの 厳格な限界内にとどめるように 曲線の壁の 制御可能な低い割合と ODの 厳格な限界内にとどめるように 曲線の壁の 制御可能な低い割合と ODの ODの 厳格な限界内にとどめるようにU曲線管の熱交換器の共通仕様に従って.

• 曲がりツール,マンドル,および潤滑は,OD/WTとグレードに合わせて選択され,局所的なストレスを軽減し,平ら化を防止します.

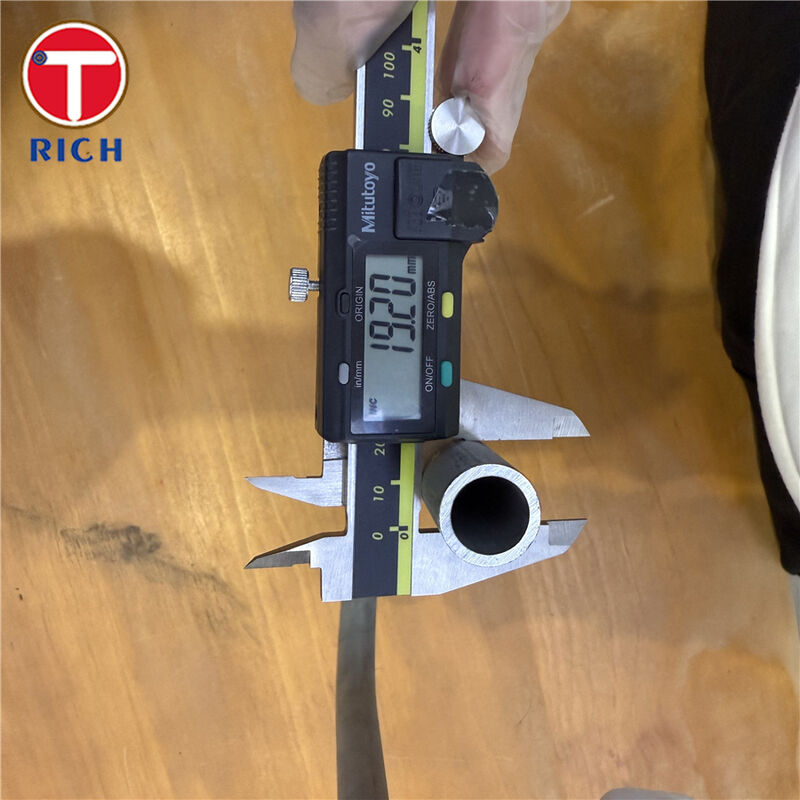

• 各バッチは,曲線 (OD,WT,卵性) で,チューブがチューブシートの穴に収まり,プロセス圧力要件を満たすように,次元的にチェックされます.

2. √冷たい曲げ後,チューブが適切に熱処理されているか?

冷たい屈曲は残留ストレスを導入し,高圧が材料に残れば腐食耐性を低下させることができます.

• オーステニティックステンレス鋼のUチューブでは,顧客やコードが要求する限り,折りたたみ後に溶液焼却またはストレス解消熱処理を行います.

• 熱処理は制御された炉やUチューブメーカーが一般的に使用する電気抵抗方法で行われます.

• 折りたたみ後の機械的および腐食性はそのようにベースチューブ規格 (例えばASTM A213) に規定されたレベルに戻される.

3. どれだけの基準と成績が満たされているか?

最終ユーザは,よく知られたチューブ規格と交換器設計コードとの互換性を通常要求します.

• ASTM / ASME

  • ASTM A213 / ASME SA213 縫い目のないアウステニティックステンレス熱交換管 (TP304/304L,TP316/316L,TP321,TP347Hなど)

  • ASTM A249 / ASME SA249 溶接されたオウステニット式ボイラーと熱交換器管用で,溶接された母管が指定されている場合

  • ASTM A688 / ASTM A803 溶接またはシームなしのオーステニティックステンレス鋼をベースにした給水給水器型U曲線管

• EN / DIN

  • EN 10216-5 圧力と耐腐食性のために使用されるシームレスステンレス管

  • EN 10217-7 溶接型不酸化圧管について

  • DIN 28179 / DIN 28180 管状熱交換器のU曲線幾何学と寸法容量について

• GOST

  • GOST 9941 耐腐食用用ステンレス鋼管,熱交換器用を含む

• JIS

  • JIS G3463 ボイラーと熱交換器用不?? 鋼管

• GB (中国)

  • GB/T 13296 ボイラーと熱交換器用無縫不?? 鋼管

  • GB/T 14976 流体輸送用シームレスステンレス鋼管,プロセスパイプサービスに指定されている場合

これは,U型パイプがほとんどの国際プロジェクトとコード要件に適合するように供給できるようにします.

4検査,テスト,ドキュメントはどうでしょう?

• 管は,適用される管規格で許容されているように,各パーツで水静止または非破壊的な電気試験 (渦巻電流,超音波) に服します.

• 重要なサービスでは,粒間腐食試験,PMI,硬度検査などの追加試験が提供されます.

• 工場試験証明書 (例えば EN 10204 3.1 規格) が提供され,熱数,グレード,寸法,NDT,熱処理状態をカバーする.

5私のサービスにどんな素材をお勧めですか?

• 一般的な水,蒸気,および多くの低塩化物メディアでは,TP304/TP304Lが通常十分である.

• 塩化物を含むまたは軽度の攻撃性のある化学物質では,TP316/TP316Lは,通常,モリブデン含有量と改善された穴耐性により,より安全な選択です.

• 高温で熱循環が頻繁な場合は,TP321 (Ti安定化) またはTP347Hが好ましい.

化学組成

メカニカルプロパティ

実行基準

ASTM / ASME

• ASTM A213 / ASME SA213 ボイラー,スーパーヒーター,熱交換器用のシームレスフェリティックとアウステニティック合金鋼管

• ASTM A249 / ASME SA249 溶接されたオウステニティックボイラー,超熱器,熱交換器,冷却管

• ASTM A688 / ASTM A803 オーステニティクとフェリティクステンレスの給水給湯器とU曲線管

EN / DIN

• EN 10216-5 圧力用ステンレス鋼管のシームレス

• EN 10217-7 圧力の為に溶接された不?? 鋼管

• DIN 28179 / DIN 28180 管状熱交換器用チューブとU曲線;寸法,材料,曲率

GOST

• GOST 9941 腐食耐性鋼のステンレス鋼管,CIS市場で熱交換器とプロセス機器のために広く使用

JIS

• JIS G3463 熱交換器やボイラー用ステンレス鋼管

GB (中国)

• GB/T 13296 ボイラーと熱交換器用無縫不?? 鋼管

• GB/T 14976 液体輸送用無縫不?? 鋼管

応用分野

一般的な応用分野

高耐腐蝕性,温度能力,コンパクトな幾何学により,ステンレス鋼U型パイプは,以下に広く使用されています.

• シェル・アンド・チューブ式熱交換機

• コンデンサーと給水給湯器

• 廃棄熱のボイラーと熱熱器

• 発電所と再生可能エネルギーによる熱回収装置

• 原子力および石油化学プロセス機器
