熱交換器用合金鋼L型フットテンション巻フィンチューブ

材料紹介

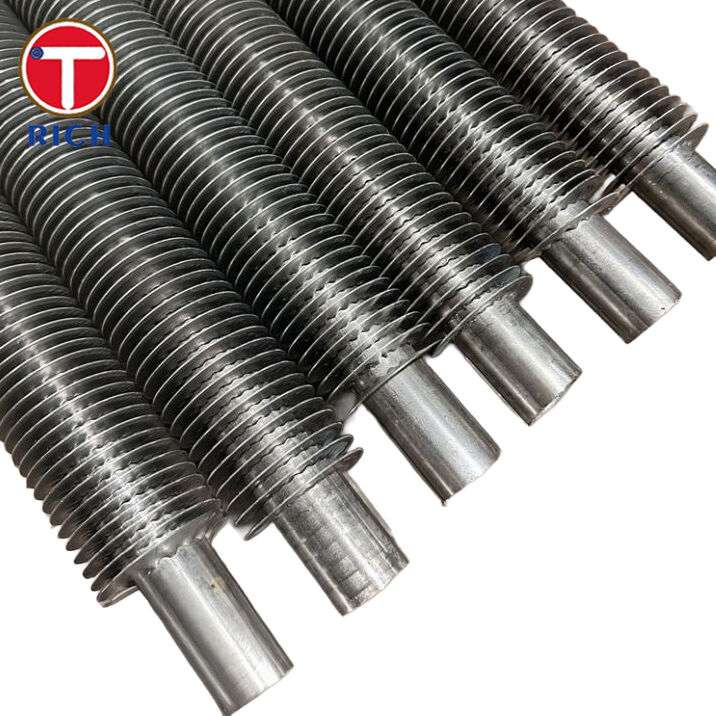

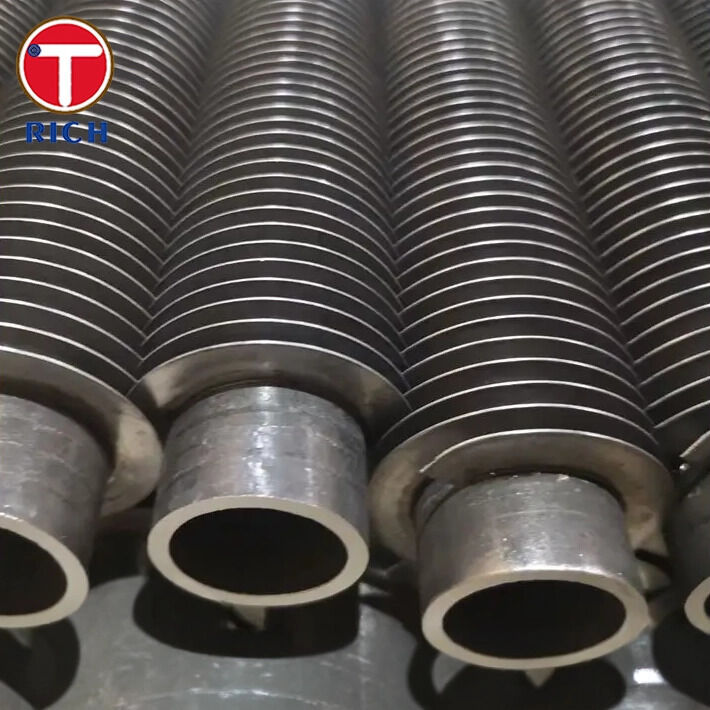

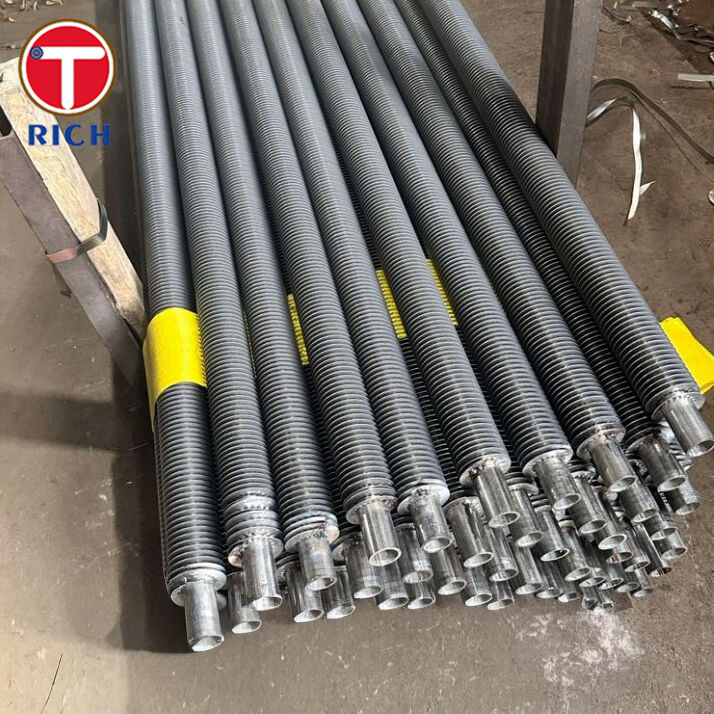

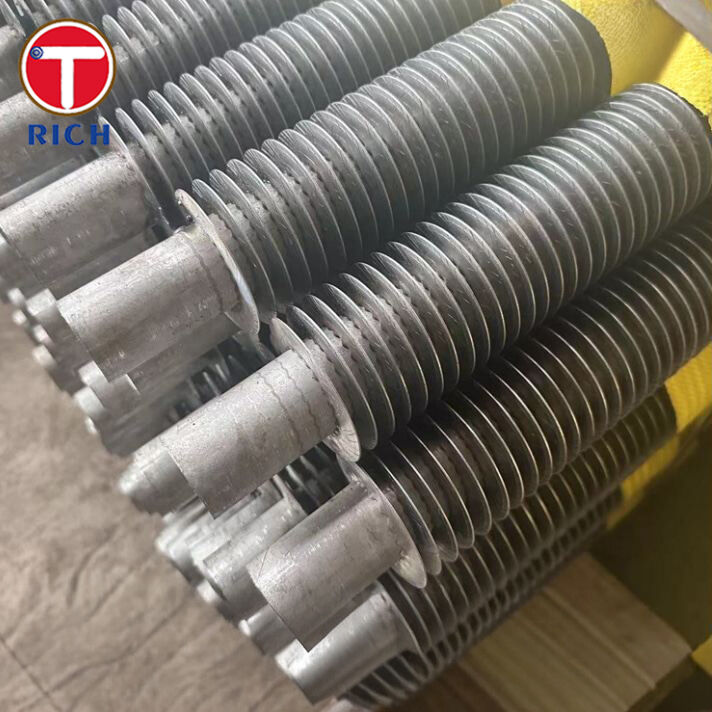

この製品は、「L型フット」スタイルのテンション巻フィンチューブです。これは、フィンストリップが「L」字型のフットに成形され、張力下でベースチューブに螺旋状に巻き付けられることを意味します。これにより、フィンとチューブの間に強力な機械的結合が生まれ、熱伝達性能が向上します。
ベースチューブは合金鋼でできており、単純な炭素鋼フィンチューブよりも高い強度、高温、またはより過酷な環境に適しています。

仕様

• ベースチューブ材料：お客様の指定に応じて、合金鋼（カーボンモリブデン、クロムモリブデン合金、またはその他の合金鋼グレードを含む）。

• フィン材料：通常、アルミニウムまたは銅ストリップがL型フットプロファイルに成形され、チューブに張力下で巻き付けられます。

• チューブ外径（一般的な範囲）：L型フットテンション巻フィンチューブの場合、約0.5インチ～約2インチ（12.7 mm～約50.8 mm）。

• フィン高さ：最大約16 mm（L型の場合）。

• フィン厚さ：一般的なL型フィンチューブの場合、約0.15 mm～0.6 mm。

• フィンピッチ：1インチあたり6～12フィン（約2.4～4.8 mmのフィン間隔）。

• 長さ：設計要件に応じてカスタム。

• 温度制限：基本的なL型フットフィンチューブの場合、通常最大約130℃（≒270°F）。

主な特徴

• L型フットプロファイルは、フィンとチューブの間の広い接触面積を提供し、熱伝導を向上させます。

• テンション巻フィンは、しっかりとした機械的結合を確保し、振動や熱サイクル下での緩みを防ぎます。

• 合金鋼コアチューブは、プレーン炭素鋼と比較して、より高い強度と改善された温度能力を提供します。

• 完全なフィンカバレッジは、チューブ表面を外部腐食から保護するのに役立ちます。

当社の利点

1. 耐久性と信頼性の向上 — お客様は、時間の経過とともにフィンが緩むことを心配することがよくあります。L型フットテンション巻構造は、一貫した機械的結合を確保することにより、これを防ぎます。

2. 熱伝達効率の向上 — フィンとチューブの接触面積が大きくなり、巻き付けがタイトになることで性能が向上し、標準的なテンション巻設計よりも効率が大幅に向上することがよくあります。

3. 腐食保護 — 連続的なフィンカバレッジと密着性により、ベースチューブの空気側腐食が減少し、耐用年数が向上します。

4. 材料の柔軟性 — 合金鋼チューブとフィン材料の両方を、温度、腐食、または機械的要件に合わせてカスタマイズできます。

5. 費用対効果 — 押出または溶接フィンチューブと比較して、L型フットテンション巻チューブは、より経済的なコストレベルで優れた性能を提供します。

化学組成

機械的特性

適用規格

この製品の関連する実行規格には以下が含まれます。

• ベースチューブ：ASTM A335（P9、P11、P22）、ASME SA179、ASTM A192など。

• フィン材料：ASTM B209に準拠したアルミニウム、ASTM B152に準拠した銅。

• 製造仕様：テンション巻L型フットフィンプロファイル、螺旋巻き、機械的ロック。

• 試験：水圧または空気圧試験、フィン接着検証、寸法検査。

適用分野

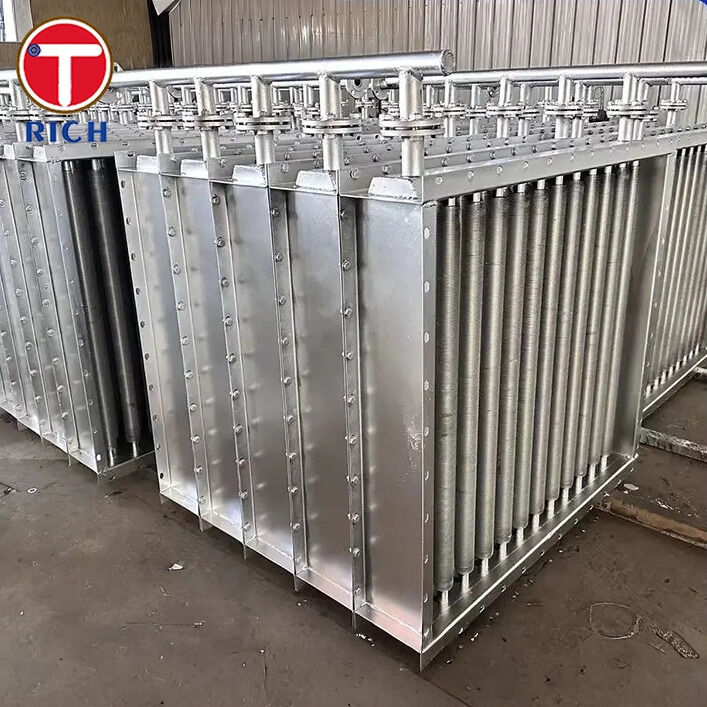

一般的な用途： 表面積の増加と高性能合金鋼チューブを必要とする熱交換器。

具体的な用途には以下が含まれます。

• 発電所：空冷コンデンサー、空気予熱器、廃熱回収ユニット。

• 石油・ガス/石油化学：精製クーラー、プロセスガスクーラー、熱回収システム。

• HVACおよび冷凍：コンデンサー、蒸発器、工業用エアクーラー。

• 化学および食品産業：ガス側熱交換用の乾燥機、ヒーター、クーラー。

• 海洋および沖合：腐食性の海洋条件にさらされるエアクーラー。

Q：あなたは商社ですか、それともメーカーですか？

A：メーカー、取引もできます。

Q：納期はどのくらいですか？

A：一般的に言えば、在庫がある場合は10〜15日、在庫がない場合は30〜40日です。

数量によります。

Q：サンプルを提供していますか？無料ですか、それとも追加ですか？

A：はい、サンプルを無料で提供できますが、送料を支払う必要があります。

Q：支払い条件は何ですか？

A：支払い=2000USD、前払い30％T/T、出荷前の残高。

他に質問がある場合は、お気軽にご連絡ください。
