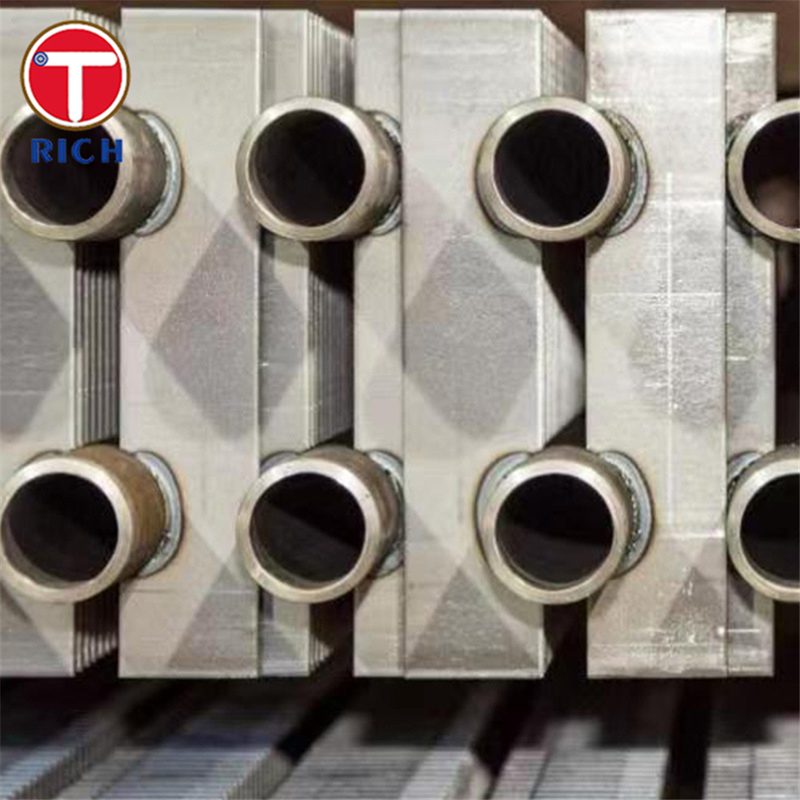

H/HH型高周波溶接式フィニングチューブ,高熱効率,低耐用性および汚れを伴う熱交換器用
製品詳細
高熱効率フィン付きチューブ
,低摩耗熱交換器チューブ
,低ファウリングH/HH型フィンチューブ
H/HH型高周波熱交換器用溶接型フィンチューブ
H/HH型高周波溶接型ペニント管は,コンパクトで高効率の熱伝送要素として使用される長方形 (H型) または二重長方形 (HH型) のプレートペニント管である.空気予熱機および他のガスから液体への熱交換機2つの鋼板は,丸いベースチューブの反対側に抵抗溶接されています.圧力が低く,煙草吹きが容易で,外面面積を大きく拡大する"H"の横切りを形成する.
仕様
-
ベースチューブOD:25~63mm (要求に応じて他の直径)
-
ベースチューブの壁厚さ:ボイラーサービスでは ≥3.0 mm
-
最大長さ:1本のチューブあたり約18mまで (グレードと処理制限によって異なります)
-
羽の高さ:約200mmまで
-
フィン厚さ:1.5・3.5mm
-
羽根間隔 (ピッチ):通常は8~30mm
-
ベースチューブの材料:炭素鋼,低合金鋼,Cr-Mo合金鋼,アウステニティックステンレス鋼
-
フィン材料:炭素鋼,低合金鋼,不?? 鋼が使用条件に合致する
主要 な 利点
-
高熱効率のコンパクトなパッケージ
直角型H/HHプレートフィニッシュは,同じ直径と長さの平行管エコノマイザーの加熱表面を数倍提供し,はるかに小さく軽い熱交換器バンクを可能にします. -
低着用,粉塵の煙ガスで汚れが少ない
H型フィンチューブは,直線チャネルと拡張されたガス流域がガス速度を減らすのに役立つため,石炭火力装置,CFBボイラー,廃棄物焚化炉のエコノマイザーに広く使用されています.滑らかまたは螺旋翼管のチューブと比較して侵食と灰の堆積. -
高周波で溶接された堅固なフィン・トゥー・チューブ結合
自動高周波抵抗溶接により,最小限の熱影響帯で,フィンの縁に沿って連続的な金属結合が作られる.結合の高張力と振動に対する優れた耐性熱循環と煙草吹き込み
化学組成
| グラード | スタンダード | C (Wt%) | シ (Wt%) | Mn (Wt%) | Pmax (質量 %) | Smax (質量 %) | 注記 |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 00.06−0.18 | 指定されていない | 0.27・063 | 0.035 | 0.035 | 低炭素のシームレス熱交換管 |
| A192 | ASTM A192/A192M | ≤0.08 | ≤0.25 | 0.30・0.60 | 0.035 | 0.025 | 高圧使用用炭酸鋼のボイラー管 |
| A210 Gr.A1 | ASTM A210/A210M | ≤0.27 | ≥0.10 | ≤0.93 | 0.035 | 0.035 | 中型炭素ボイラーと超熱管 |
| 20G | GB 5310 | 0.17・023 | 0.17・037 | 0.35・0.65 | 0.025 | 0.015 | 中国の高圧ボイラー管鋼 |
| P235GH | EN 10216-2 (1.0345) | ≤0.16 | ≤0.35 | ≤120 | 0.025 | 0.020 | 高温用不合金圧力管鋼 |
値は,それぞれの基準からみられる小鉢分析の限界値で,実際のミール試験結果は,通常これらの範囲内である.
メカニカルプロパティ
| グラード | 条件 / 商品の形 | 拉伸強度 Rm (MPa) | 出力強度 Re / Rp0.2 (MPa) | 伸縮A (%) |
|---|---|---|---|---|
| A179 | 縫い目のない冷たいチューブ | ≥325 | ≥180 | ≥35 |
| A192 | シームレスボイラーチューブ | ≥325 | ≈205 (典型的な最低値) | ≥30 (8インチ) / ≥25 (2インチ) |
| A210 Gr.A1 | シームレスボイラーチューブ | ≥415 | ≥255 | ≥30 |
| 20G | 標準管 | 410・550 | ≥245 | ≥24 |
| P235GH | 標準管,T ≤ 16mm | 360 円500 | ≥235 | ≥25 |
適用される基準
H/HHフィニングチューブ用のベースチューブは,通常,以下のように製造される.
-
ASTM/ASME:ボイラーと熱交換器管のA179,A192,A210,A213シリーズ
-
EN:EN 10216-2 グレード,例えばP235GH,P265GH 高温での圧力サービス
-
GB:GB/T 5310 高圧ボイラー管 (例えば20G)
-
JIS / GOST: 詳細はこちらプロジェクト仕様により要求される同等級のボイラーと圧力管
典型的な用途
-
電気・工業用ボイラー:エコノマイザー,低温エコノマイザー,空気予熱機,廃棄熱ボイヤ
-
廃棄熱の回収:石炭,石油,廃棄物焼却装置,CFBボイラー,プロセスオーブンの尾煙ガス冷却装置
-
プロセス・海洋部門燃焼式暖房用コンベクションセクション,プロセスガス冷却機,高温ガスで塵を積む船舶用排気ガス節約機
Q: 取引会社ですか? それとも製造会社ですか?
A: 製造者でも取引できる
Q: 配達時間はどれくらいですか?
A: 一般的に,商品が在庫なら10~15日,または商品が在庫でない場合は30~40日です.
量によって決まります
Q: サンプルは無料ですか? それとも追加ですか?
A: はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
Q: あなたの支払い条件は?
A: 支払いは<=2000USD,100%事前. 支払いは>=2000USD,30%T/T事前,出荷前の残高.
もし別の質問があれば,私に連絡してください.
-
