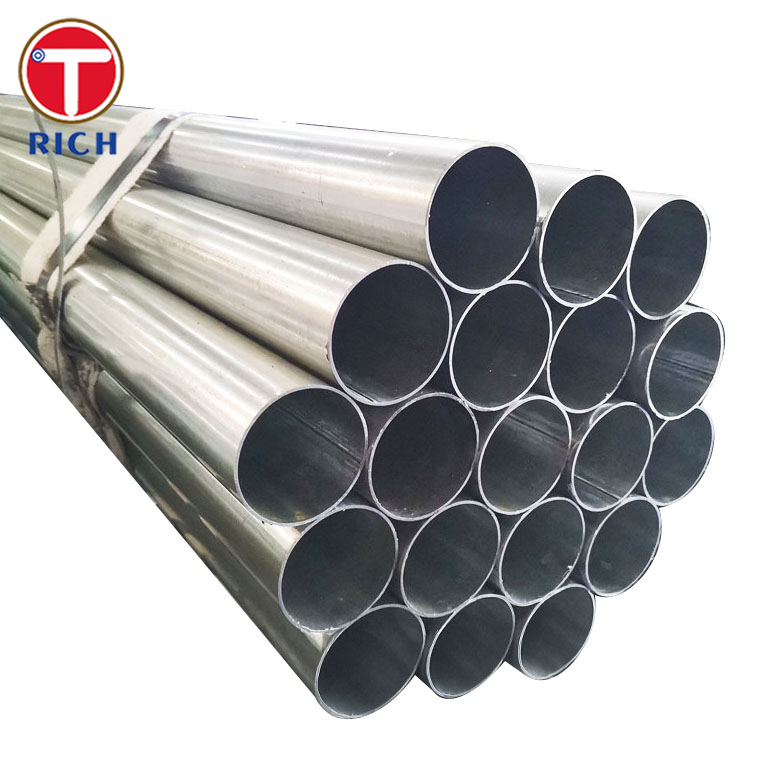

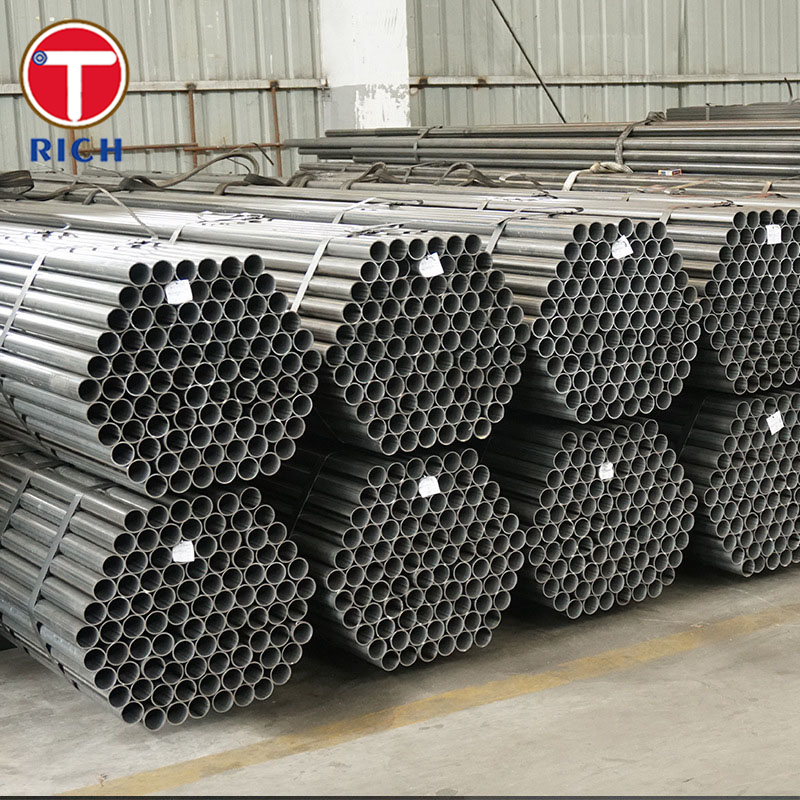

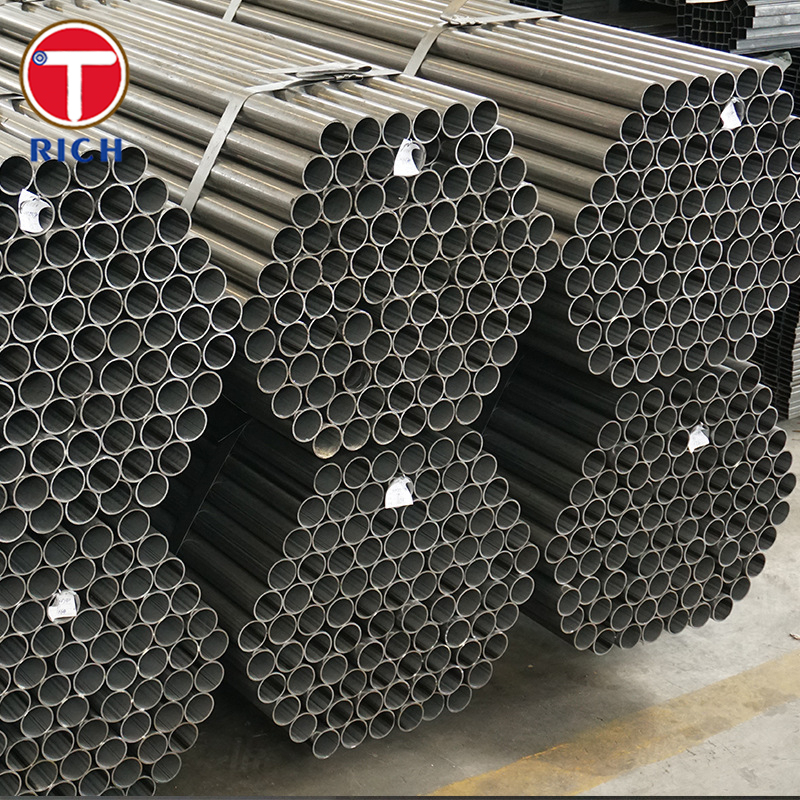

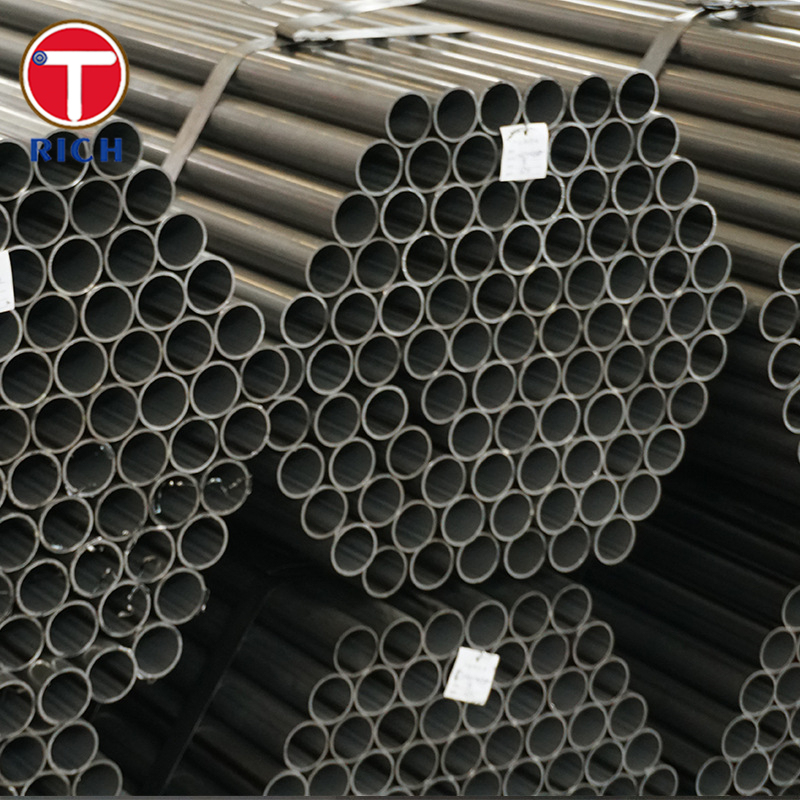

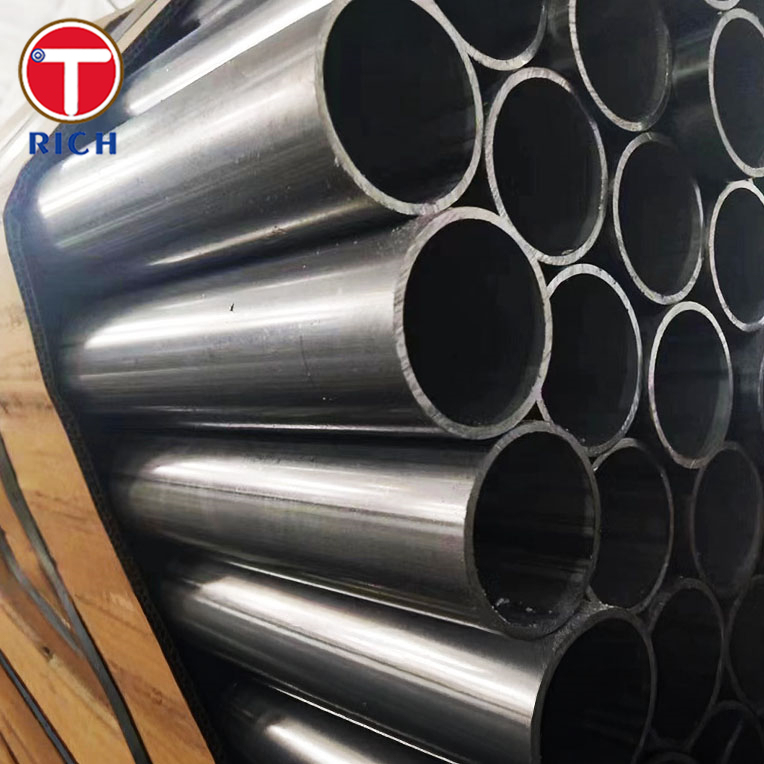

EN 10305-3 28Mn6 精密用途のための外径30〜426mmの冷たく溶接された炭素鋼管
製品詳細
冷たいサイズ 炭素鋼管
,狭い許容量 精密鋼管
,良い機械的強度 冷熱溶接型チューブ
EN 10305-3 / 28Mn6 精密用途向け溶接冷間成形炭素鋼管
材料概要
EN 10305-3（溶接冷間成形管）は、精密用途に使用される溶接冷間成形鋼管の技術的な納入条件を規定しています。
「28Mn6」（鋼番号1.1170）は、熱処理可能なマンガン含有炭素鋼で、機械および自動車用途で一般的に使用されています。
EN 10305-3の溶接冷間成形管に使用する場合、28Mn6は強度、成形性、および溶接性のバランスが取れており、構造および精密用途に適しています。
仕様
以下は代表的な（「標準的」な）仕様の概要です（完全な標準テキストではありません）。
-
製品タイプ: 溶接冷間成形（つまり、溶接後、精密な公差を得るために冷間圧延された）鋼管（円形、正方形、長方形の断面）
-
最大外径（円形）: 最大193.7 mm 標準の範囲内
-
公差と表面粗さ: 厳しい寸法公差と、最大許容表面粗さ（概要ソースでは自由に提供されていません）
-
熱処理/納入条件: 溶接のまま、冷間成形、必要に応じて、焼ならし、焼鈍、または焼入れ焼戻し（要件とグレードによって異なります）
-
一般的な肉厚/長さ: 一般的な範囲（例：肉厚は約0.5 mm以上、メーカーごとの標準的な長さ）
化学組成（代表値/標準限界）
| 鋼種 | C（wt％） | Si（最大） | Mn（範囲） | P（最大） | S（最大） |
|---|---|---|---|---|---|
| 28Mn6（1.1170） | 0.25 – 0.32 | ≤ 0.40 | 1.30 – 1.65 | ≤ 0.035 | ≤ 0.035 |
| C35E（EN） | ~0.32 | ~0.40 | ~0.80–1.20 | ~0.025 | ~0.025 |
| E235（EN 10305シリーズ） | ~0.17（最大） | ~0.35 | ~1.20（最大） | ~0.025 | ~0.025 |
| E355（EN 10305シリーズ） | ~0.22（最大） | ~0.55 | ~1.60 | ~0.025 | ~0.025 |
| E420（EN 10305シリーズ） | ~0.16（最大） | ~0.50 | ~1.70 | ~0.025 | ~0.025 |
機械的性質
| グレード/状態 | 降伏強度（Rp0.2）（MPa） | 引張強度（Rm）（MPa） | 伸びA5（％） | 面積減少Z（％） | ノッチ衝撃（ISO-V）J |
|---|---|---|---|---|---|
| 28Mn6（焼ならし） | 345（≤16 mm） | ≥ 630 | ≥ 17 ％ | — | — |
| 28Mn6（焼入れ焼戻し） | ~590 | 800–950 | ≥ 13 | ~40 | 最小35 J |
| C35E（一般的な構造用鋼） | ~215–300（状態によって異なる） | ~400–600 | ~15–20 | — | — |
| E235（EN 10305で納入） | ~315 | ~390 | ~25 | — | — |
| E355（EN 10305） | ~355 | ~490–630 | ~22 | — | — |
| E420（EN 10305） | ~420 | ~540–630 | ~22 | — | — |
主な特徴
-
精密な寸法管理: 溶接後、EN 10305-3に従い、外径、肉厚、真直度、真円度について厳しい公差に冷間成形（縮小）されます。
-
優れた機械的強度: 28Mn6は、特に熱処理した場合、中程度から高強度の強度を発揮できます。
-
優れた成形性: 軟らかい状態では、冷間成形、曲げ、またはフランジ加工が可能です。
-
溶接性: 許容できる溶接性がありますが、加工と溶接後の処理には注意が必要です。
-
表面品質: 精密用途での互換性を確保するために、標準で定義された最大表面粗さが必要です。
-
熱処理の多様性: 焼ならし、焼入れ焼戻し、焼鈍をサポートしており、特性範囲を調整する柔軟性を提供します。
準拠/適用規格
-
EN 10305-3:2023 — 精密用途向け鋼管、溶接冷間成形管の技術的な納入条件。
-
以前のバージョン：EN 10305-3:2016 / 2010 / 2002
-
この管は、EN 10020、EN 10021、EN 10027、EN 10204、EN 10266などの一般的な鋼材製品納入規格および参照規格、およびEN 10246-3（管の渦電流検査）などの試験規格にも適合する必要があります。
-
この規格は、外径が193.7 mm以下（円形断面の場合）に適用され、正方形/長方形の管にも拡張できます。
適用分野
幅広い用途分野
この管は、精密構造、機械、および組み立て用途自動車システム、機械、家具フレーム、機械計測、および組み立て治具などの分野に適しています。
具体的な使用例
| 用途分野 | 28Mn6溶接冷間成形管の一般的な使用例 |
|---|---|
| 自動車および車両フレーム | 構造用クロスメンバー、補強ストラット、シャーシ管状フレーム |
| 機械設備/自動化 | 精密フレーム、ガイドレール、サポート、センサーハウジング |
| 家具および備品 | スリムで高強度のフレーム部材またはサポート |
| 搬送およびハンドリングシステム | 軽量レール、ローラー、ガイドチューブ |
| 計測/実験設備 | エンクロージャー、シャフト、公差管理が必要なチューブ |
Q: あなたは商社ですか、それともメーカーですか？
A: メーカーであり、取引もできます。
Q: 納期はどのくらいですか？
A: 一般的に言えば、在庫がある場合は10〜15日、在庫がない場合は30〜40日です。
数量によります。
Q: サンプルを提供していますか？無料ですか、それとも追加料金ですか？
A: はい、サンプルを無料で提供できますが、送料を支払う必要があります。
Q: 支払い条件は何ですか？
A: 支払い=2000USD、30％T/Tを前払い、出荷前に残高を支払います。
他に質問がある場合は、お気軽にお問い合わせください。
-
