精密機械用DOM炭素鋼管 30~425mm OD
製品詳細
機械用DOM炭鋼管
,精密DOM鋼管 30~425mm
,保証付きの炭素鋼管

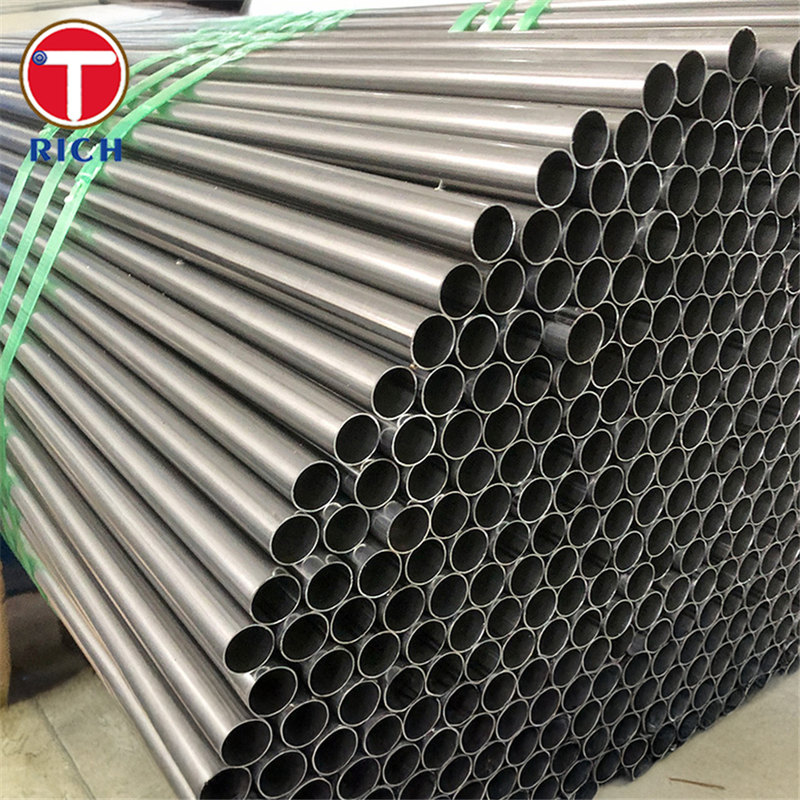

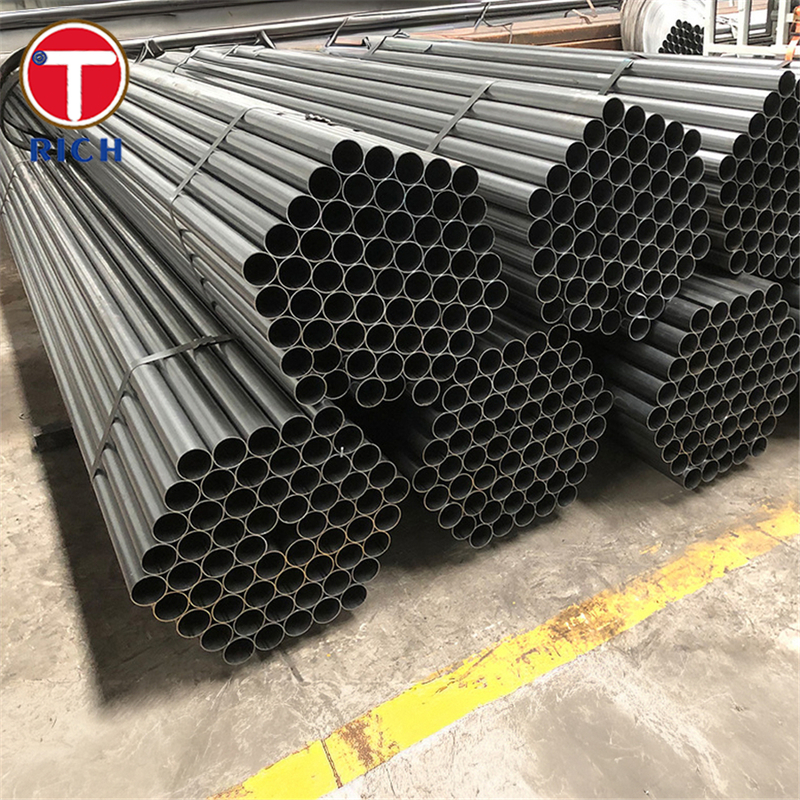

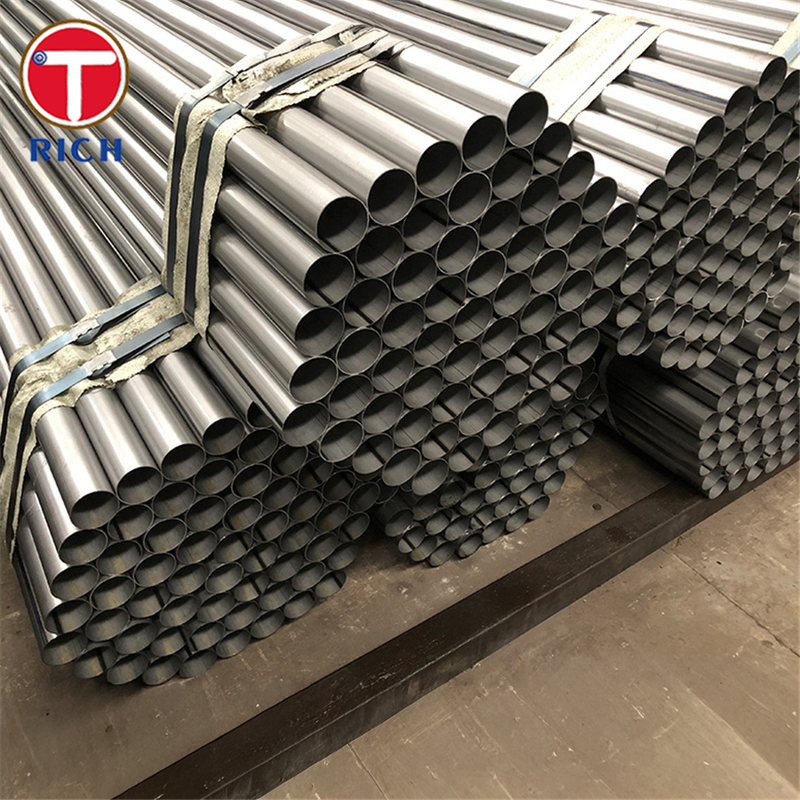

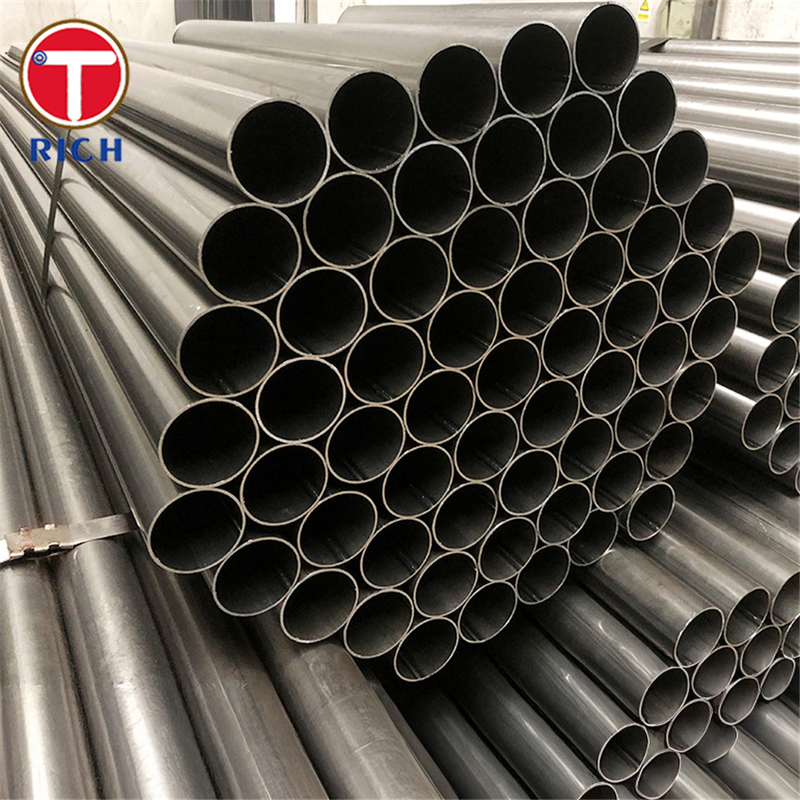

DOM 丸管溶接炭素鋼丸管 精密機械用
材料概要
DOM 丸管—一般的に DOM (Drawn Over Mandrel) と呼ばれます—は、電気抵抗溶接 (ERW) 鋼 (通常は AISI 1020、1026、または同等品) から製造されます。マンドレル上で冷間引抜きを行い、溶接フラッシュを除去し、寸法精度、真円度、強度、および表面品質を向上させます。これらの特性が向上しているため、精密機械で広く使用されています。
仕様
-
規格: ASTM A513 Type 5 (機械用チューブ) に準拠し、EN DIN EN 10250‑2 (C22E)、GOST 10704‑91、JIS G3445 STKM 13B、GB/T 31315‑2014 などの国際的な同等規格にも準拠しています。
-
代表的なグレード: AISI 1020 が最も一般的です。1026 は、OD が大きい場合や肉厚が厚い場合に使用されます。一部の資料では ST52.3 も記載されています。
-
サイズ範囲: OD は約 0.188″ から 12″ (4.8 mm–127 mm)、肉厚は 0.028″ から 0.625″ (0.7 mm–15.9 mm) です。
化学組成比較
DOM/精密チューブに使用される 5 つの一般的な低炭素鋼グレードの化学組成を比較した表を以下に示します。
| グレード | C (%) | Mn (%) | P (最大 %) | S (最大 %) |
|---|---|---|---|---|
| AISI 1008 | 0.08–0.10 | 0.30–0.50 | 0.040 | 0.050 |
| AISI 1010 | 0.08–0.13 | 0.30–0.60 | 0.040 | 0.050 |
| AISI 1015 | 0.13–0.18 | 0.30–0.60 | 0.040 | 0.050 |
| AISI 1018 | 0.15–0.20 | 0.60–0.90 | 0.040 | 0.050 |
| AISI 1020 | 0.18–0.23 | 0.30–0.60 | 0.040 | 0.050 |
機械的特性比較
同じ 5 つのグレードの機械的特性を以下に示します。
| グレード | 引張強さ (MPa) | 降伏強さ (MPa) | 伸び (%) | 硬度 (HB) |
|---|---|---|---|---|
| AISI 1008 | ~340 | ~285 | ~20 | ~95 |
| AISI 1010 | ~365 | ~305 | ~20 | ~105 |
| AISI 1015 | ~385 | ~325 | ~18 | ~111 |
| AISI 1018 | ~440 | ~370 | ~15 | ~126 |
| AISI 1020 | ~420 | ~350 | ~15 | ~121 |
主な特徴
-
厳しい寸法公差: 冷間引抜きにより、優れた OD/ID 精度と真円度が得られます
-
表面仕上げ: 滑らかで、フラッシュのない内面と外面
-
向上した機械的性能: 冷間加工処理による引張/降伏強度の向上。1020 では、優れた被削性と溶接性も提供します
-
費用対効果: シームレスオプションと比較して、高い性能を低コストで提供します
国際規格の同等品
-
EN: DIN EN 10250‑2 (C22E)
-
GOST: GOST 10704‑91
-
JIS: JIS G3445 STKM 13B
-
GB: GB/T 31315‑2014 (冷間引抜き/圧延精密溶接管)
用途分野
DOM チューブは、精密な機械的用途で好まれます。一般的な用途には以下が含まれます。
-
油圧システム: シリンダーバレル、ピストンロッド
-
自動車: 車軸、ギア、ブッシュ、ステアリングコンポーネント
-
産業機械: シャフト、スピンドル、カップリング、構造支持材
-
農業機械: ドライブシャフト、ローラー、フレームメンバー
-
消費者向けおよび建設: 家具フレーム、正確な支持部材
Q: あなたは商社ですか、それともメーカーですか？
A: メーカーであり、取引もできます。
Q: 納期はどのくらいですか？
A: 一般的に、在庫がある場合は 10～15 日、在庫がない場合は 30～40 日です。
数量によります。
Q: サンプルを提供していますか？無料ですか、それとも追加料金ですか？
A: はい、サンプルは無料で提供できますが、送料を支払う必要があります。
Q: 支払い条件は何ですか？
A: 支払い=2000USD の場合、前払い 30% T/T、出荷前に残高を支払います。
他に質問がある場合は、お気軽にお問い合わせください。
-
