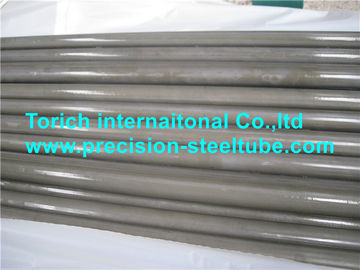

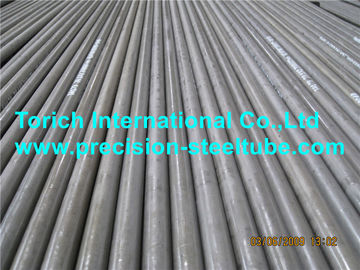

BS 3059 Gr 360 炭素鋼熱交換器チューブ、熱間仕上げシームレスチューブ

BS 3059 Gr 360 炭素鋼熱交換器チューブは、制御された化学反応、圧力の完全性、高温性能が必要なボイラー、過熱器、および熱伝達サービス向けに熱間仕上げされたシームレス チューブです。グレード 360 は、BS 3059 Part 2 で歴史的に指定されている低炭素鋼グレードで、引張強さの範囲は 360 ～ 500 MPa、最小降伏強さは 235 MPa、最小伸びは 24% です。

熱交換器の製造では、シームレス構造により縦方向の溶接継ぎ目がなくなり、チューブの周囲に均一な耐圧性が得られます。また、熱間仕上げにより、製品は比較的大きな生産サイズや、切断、曲げ、拡張、管と管板の組み立てなどの後続の操作に適したものになります。

BS 3059 は英国のレガシー仕様です。 BS 3059-2:1990 は 2002 年に廃止されました。新しいプロジェクトの場合、購入者は通常、代替品を承認する前に、BS EN 10216-2:2024 などの現在の圧力管規格を元の機器の設計仕様とともに確認します。

仕様

主な特徴

制御された低炭素化学:グレード 360 は炭素を最大 0.17% に制限し、マンガンは 0.40 ～ 0.80%、シリコンは 0.10 ～ 0.35% に制御されます。比較的適度な炭素レベルは、指定された引張特性を維持しながら、チューブの成形、曲げ、製造をサポートします。

定義された機械的強度:指定された引張強さは 360 ～ 500 MPa、最小降伏強さは 235 MPa、最小伸びは 24% です。これらの値は、管の膨張、曲げ変形、圧力保持能力を計算する際に重要です。

リンと硫黄の制限:リンと硫黄は両方とも最大 0.035% に制限されています。これらの残留元素を制御することは、鋼の清浄度を維持し、チューブ成形中の延性低下のリスクを軽減するために重要です。

シームレスな圧力境界:熱間仕上げのシームレス製造により、長手方向の溶接接合部のない連続したチューブ壁が得られ、このチューブは円周方向の材料の一貫性が要求される圧力を伴う伝熱装置に適しています。

チューブ取り付け時の寸法管理:BS 3059 の寸法管理により、チューブシートの穴、サポート プレート、およびチューブの曲げ操作との互換性を考慮して、外径、肉厚、真直度、切断長さを指定できます。

私たちの利点

1. 交換用熱交換器チューブの材料トレーサビリティはどのように管理されていますか?

ボイラーと熱交換器のメンテナンスにおける主な購入リスクの 1 つは、異なる熱源からのチューブを混合したり、注文したグレードまで実際の化学的性質を追跡できない材料を供給したりすることです。

各生産バッチは熱数によって制御でき、対応する化学分析や機械的テストの結果にリンクできます。検査文書には規格、グレード、ヒート番号、寸法、製造ルート、およびテスト結果を特定できるため、チューブを原材料から完成したバンドルまで追跡できます。

2. 管板拡張時の外径と壁厚はどのように制御されますか?

熱交換器メーカーは、過度の外径変動、壁の偏心、および局所的な壁の薄化を特に懸念しています。これらの条件は、機械的膨張、水圧膨張、および管板のシールに直接影響を与えるためです。

したがって、外径と壁の厚さは、チューブの端だけでなく、チューブに沿った複数の位置でチェックできます。厳密なチューブシートの適合を必要とする注文の場合、必要な外径公差クラス、壁公差、および測定方法を製造前に注文書に記載する必要があります。

3. チューブの品質は出荷前にどのように検証されますか?

圧力サービスチューブには、見た目だけでは十分ではありません。プロのバイヤーは通常、化学的性質、機械的特性、寸法、圧力の完全性の確認を要求します。

検査には、化学分析、引張試験、寸法測定、真直度検査、表面の目視検査、および静水圧または該当する非破壊リーク試験が含まれます。プロジェクトの仕様で必要な場合は、追加の超音波または渦電流検査に同意することができます。

実行基準

次の規格は、同様のボイラー、圧力、または熱交換器チューブの用途をカバーしています。これらは、グレードごとに自動的に同等となるものではなく、同等の仕様ファミリーとして扱われる必要があります。

これらの規格間での材料の代替は、化学組成、室温での機械的特性、高温での設計データ、寸法、検査要件、および圧力機器の設計コードから確認する必要があります。

応用

シェルアンドチューブボイラー給水熱交換器チューブ

BS 3059 Gr 360 熱間仕上げシームレス チューブは、シェルアンドチューブ ボイラー給水熱交換器の伝熱要素として使用できます。

この用途では、水または他のプロセス流体がチューブの穴を通って流れ、熱媒体が外表面の周りを流れます。したがって、チューブは 3 つの機能を同時に実行します。内圧を保持し、チューブ壁を介して熱を伝達し、サポート プレートとチューブシートを通過する際の寸法安定性を維持します。

この特定の用途では、購入仕様書で外径、肉厚、チューブの長さ、チューブシートの拡張要件、圧力試験要件、および追加の非破壊検査を定義する必要があります。

化学組成

機械的性質

熱処理と納品状態

Q: 商社ですか、それともメーカーですか?

A: メーカー、取引もできます。

Q: 納期はどれくらいですか?

A：一般的に、商品の在庫がある場合は10〜15日、商品の在庫がない場合は30〜40日です。

量に応じてです。
