JIS G 3473 の水圧シリンダの管、シリンダ バレルのための円形の炭素鋼の管
製品詳細
砥石で研がれた水圧シリンダの管
,水圧シリンダの管
JIS G 3473は,シリンダーバレルのための水力シリンダー炭素鋼管の製造のための生産標準である
JIS G 3473 シリンダーバレル用炭素鋼管
標準JIS G 3473
液体シリンダー 炭素鋼管適用:シリンダーバレル
液体シリンダー 炭素鋼管サイズ範囲:
ID 5-420mm WT0.5-50mm L 最大12000mm
| 化学組成 % 最大 | ||||||
| 鉄鋼類 | C について | そうだ | ミニ | P | S | Nb または V |
| STC 370 | 0.25 | 0.35 | 0.30-0 だった90 | 0.04 | 0.04 | - |
| STC 440 | 0.25 | 0.35 | 0.30-0 だった90 | 0.04 | 0.04 | - |
| STC 510A | 0.25 | 0.35 | 0.30-0 だった90 | 0.04 | 0.04 | - |
| STC 510 B | 0.18 | 0.55 | 1.5 | 0.04 | 0.04 | - |
| STC 540 | 0.25 | 0.55 | 1.6 | 0.04 | 0.04 | 0.15 最大 |
| STC 590 A | 0.25 | 0.35 | 0.30-0 だった90 | 0.04 | 0.04 | - |
| STC 590 B | 0.25 | 0.35 | 1.5 | 0.04 | 0.04 | - |
| 注: STC 550 Nb を V と組み合わせて加えることができる.この場合,Nb+V の最大値は 0.15% です. | ||||||
| メカニカルプロパティ | |||
| 鉄鋼類 | 張力強度 Mpa | 降伏点または試力ストレスの Mpa | 伸縮率 % |
| STC 370 | 370 | 251 | 30 |
| STC 440 | 440 | 305 | 10 |
| STC 510A | 510 | 380 | 10 |
| STC 510 B | 510 | 380 | 15 |
| STC 540 | 540 | 390 | 20 |
| STC 590 A | 590 | 490 | 10 |
| STC 590 B | 590 | 490 | 15 |
| カテゴリー | 壁厚さの許容量 |
| 熱加工した無縫鋼管 | ±12.5% ただし最低値は0.5mm |
| 冷凍加工されたシームレス鋼管 | ±10% ただし最低値は0.3mm |
| コールは,電気抵抗で溶接された鋼管を完成させた | ±8% ただし最低値は0.15mm |
| 製造プロセスと熱処理 | |||
| 級別の指定 | 製造プロセス | 熱処理 | 適用する |
| STC 370 | 熱塗装 縫い目なし | 製造された形 | 切る |
| STC 440 | 電気抵抗溶接 | 冷たい吸い込みやストレスの軽減として | ハンニング |
| STC 510A | 冷凍仕上げ 縫合なし | 冷たい吸い込みやストレスの軽減として | 切断と磨き |
|
| 電気抵抗溶接 | 冷たい吸い込みやストレスの軽減として | ハンニング |
| STC 510 B | 冷凍仕上げ 縫合なし | ストレス 緩和 | 切断と磨き |
|
| 電気抵抗溶接 | ストレス 緩和 | ハンニング |
| STC 540 | 熱塗装 縫い目なし | 製造された形 | 切る |
| STC 590 A | 冷凍仕上げ 縫合なし | 冷たい吸い込みやストレスの軽減として | 切断と磨き |
| STC 590 B | 冷凍仕上げ 縫合なし | ストレス 緩和 | 切断と磨き |

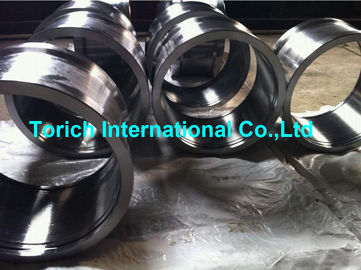

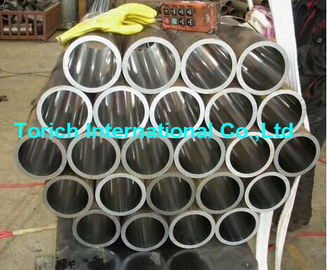

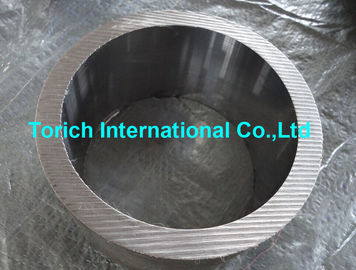

製造現場の水力シリンダー炭素鋼管:
-
