| ブランド名: | Torich |
| モデル番号: | EN10305-1 |
| MOQ: | 5 トン |
| 価格: | 1000-3000 USD/TON |
| 供給能力: | 1 年ごとの 12000 トン |

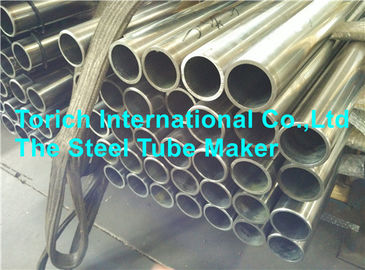

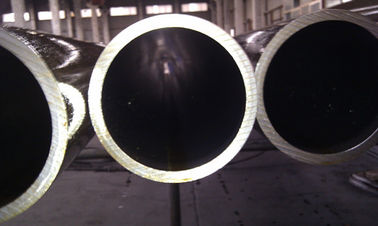

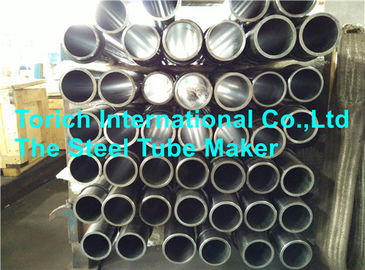

縫い目のない冷たい引く/ローリング鋼管 精密用途の鋼管.技術的な配送条件.
サイズ範囲:
シリンダーID: 20-400mm
オーダーダウンは6~500mm
W.T.:1-30mm
L:最大12000mm
| 鋼材の種類と化学成分: | |||||||
| 鉄鋼類 | C について | そうだ | ミニ | P | S | アール | |
| 鉄鋼の名称 | 鋼の番号 | マックス | マックス | マックス | マックス | マックス | ミニ |
| E215 | 1.0212 | 0.10 | 0.05 | 0.70 | 0.03 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.03 | 0.025 | - |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.03 | 0.025 | - |
| 室温での機械特性 | |||||||||||||
| 鉄鋼類 | 配送条件の最小値 | ||||||||||||
| 鉄鋼の名称 | 鋼のナブマー | (+C)c) | (+LC)c) | (+SR) | (+A)d) | (+N) NBK | |||||||
| Rm Mpa | A % | Rm Mpa | A % | Rm Mpa | ReH Mpa | A % | Rm Mpa | A % | Rm Mpa | ReH Mpa | A % | ||
| E215 | 1.0212 | 430 | 8 | 380 | 12 | 380 | 280 | 16 | 280 | 30 | 290〜430 | 215 | 30 |
| E235 | 1.0308 | 480 | 6 | 420 | 10 | 420 | 350 | 16 | 315 | 25 | 340〜480 | 235 | 25 |
| E355 | 1.0580 | 640 | 4 | 580 | 7 | 580 | 450f | 10 | 450 | 22 | 490〜630 | 355 | 22 |
| a はRm: 張力強度; ReH: 上部出力強度; A: 骨折後の伸縮 | |||||||||||||
| b1Mpa=1N/mm2 | |||||||||||||
| c加工過程で冷たい作業の程度によって,出力強度は,拉伸強度とほぼ同等である. | |||||||||||||
| 計算のために,次の関係が推奨されます. | |||||||||||||
| 配送条件 +C: ReH ≥0.8 Rm | |||||||||||||
| 配送条件 +LC: ReH ≥0.7 Rm | |||||||||||||
| d計算のために,次の比率が推奨されます:ReH≥0.5Rm | |||||||||||||
| e外径 ≤30mm と壁厚さ ≤3mm のチューブでは,ReHの最小値は,この表に示された値より10Mpa低くなります. | |||||||||||||
| f外径>160mmのチューブについては:ReH≥420Mpa | |||||||||||||
注記:特殊鋼のグレードも利用可能で,顧客の要求に応じて.
応用:自動車産業用/機械用/オイルシリンダーチューブ/オートバイの緩衝器 自動緩衝器 シリンダー内側/望遠鏡用シリンダー
