材料: | Inconel の管のオーステナイトのステンレス鋼 | グレード: | TP304、TP316 |
---|---|---|---|
タイプ: | 継ぎ目が無く、溶接される | 製造: | 冷たい終わりおよび溶接 |
ハイライト: | inconel 718の管,Inconel 601 の管 |

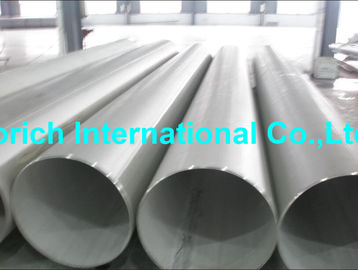

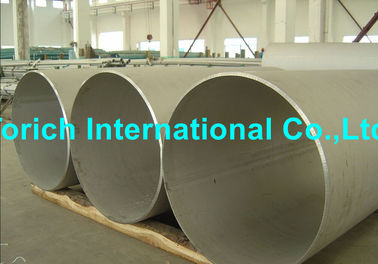

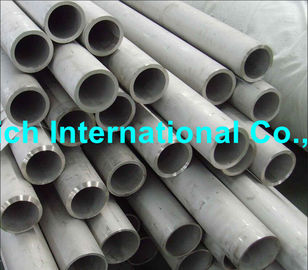

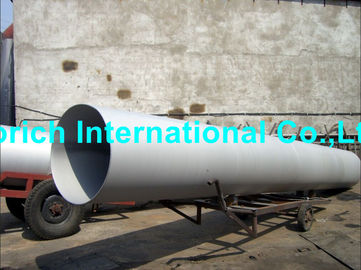

ASTMのA688によって溶接されるオーステナイトのステンレス鋼のFeedwarterのヒーターの管
サイズの範囲:O.D.:4.0-230mm W.T.:1-30mm L:顧客の要求に従って
機械条件 | |||||||||
等級: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
UNS | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
最高C | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
最高Mn | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11.5-14.5 | 2.00 |
最高P | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
最高S | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
最高Si | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
NI | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 17.0-19.0 | 18.0-20.0 |
Cr | 8.0-11.0 | 8.0-13.0 | 8.0-12.0 | 11.0-14.0 | 10.0-14.0 | 11.0-14.0 | 11.0-14.0 | 2.3-3.7 | 8.0-18.0 |
Mo | … | … | … | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | … | … |
窒素 | … | … | … | … | … | … | … | … | … |
銅 | … | … | … | … | … |
等級: | TP316N | … | … | … | … |
UNS | S31651 | N08367 | N08926 | S31254 | S32654 |
最高C | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
最高Mn | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-4.0 |
最高P | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
最高S | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
最高Si | 4.8-6.0 | 1.00 | 0.50 | 0.80 | 0.50 |
NI | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
Cr | 19.0-22.0 | 23.5-25.5 | 19.0-21.0 | 17.5-18.5 | 24.0-25.0 |
Mo | 0.30-1.50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
窒素 | … | … | … | … | 0.45-0.55 |
銅 | … | … | … | 0.30-0.60 |
Tensilの条件 | ||||||||
等級およびUNS | 引張強さ 最低のksi [Mpa] | 降伏強さ 最低のksi [Mpa] | 延長 2inか50mm最低の% | |||||
304、316 S30400、S31600 | 75 [515] | 30 [205] | 35 | |||||
304L、316L S30403、S31603 | 70 [485] | 25 [175] | 35 | |||||
XM-29 S24000 | 100 [690] | 55 [380] | 35 | |||||
304N、316N S30451、S31651 | 80 [550] | 35 [240] | 20 | |||||
304LN、316LN S30453、S31653 | 75 [515] | 30 [205] | 35 | |||||
N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | |||||
N08367 t>0.187 | 95 [655] | 45 [310] | 30 | |||||
N08926 | 94 [650] | 45 [310] | 35 | |||||
S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | |||||
S21254 t>0.187 | 95 [655] | 45 [310] | 35 | |||||
S32654 | 120 [825] | 65 [450] | 40 |
次元の許された変化 | |||||||||
グループ | サイズ、外径、で(mm) | 外径の許された変化。[mm] | 重量、%の許された変化 | 切られた長さのPermisibleの変化、で[mm] に | |||||
1 | 1/2まで(12.7)、excl | ±0.005 [0.13] | ±15 | 1/8 [3] | 0 | ||||
2 | 1/2から1 1/2 (12.7への38.1 excl | ±0.005 [0.13] | ±10 | 1/8 [3] | 0 | ||||
3 | 1 1/2から3 1/2 (38.1への88.9 excl | ±0.010 [0.25] | ±10 | 3/16 [5] | 0 | ||||
4 | 3 1/2から5 1/2 (88.9への139.7 excl | ±0.015 [0.38] | ±10 | 3/16 [5] | 0 | ||||
5 | 5 1/2から5 1/2 (139.7への230.2 excl | ±0.030 [0.76] | ±10 | 3/16 [5] | 0 |
