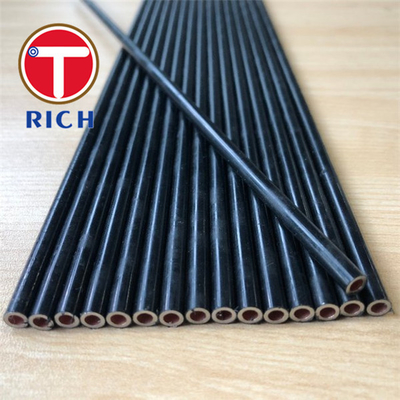

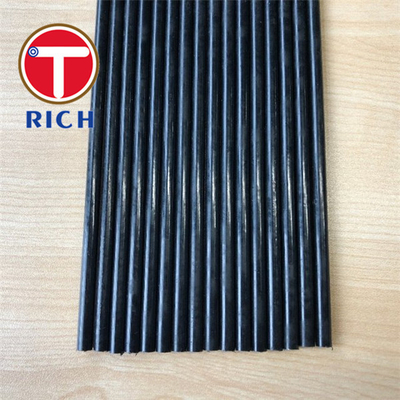

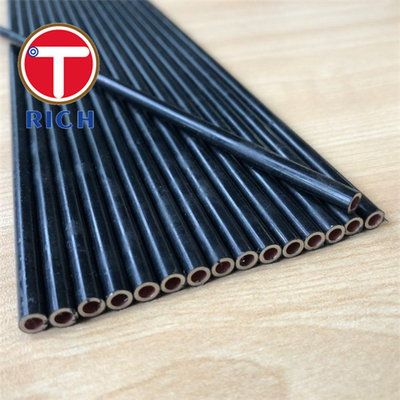

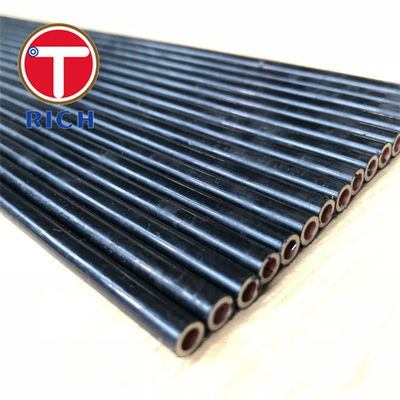

PA12ナイロンコーティング 4.76mm OD SAE J527規格 自動車用エアブレーキシステム用スチールバンディチューブ

SPCC 4.76 × 0.7 mm PA12ナイロンコーティングバンディチューブは、厳密な寸法管理、良好な冷間成形性、および強化された外部腐食保護を必要とする自動車のブレーキおよび流体ライン用途向けに設計された、ダブルウォールろう付け低炭素鋼管です。

この製品に関して、SAE J527はろう付けダブルウォール低炭素鋼管の技術的に関連する基準です。一部の古い製品ページに表示されているSAE J1625の指定は、SAE J1625が自動車用チューブではなく、ヘビーデューティ回路ブレーカーを対象としているため、チューブの標準として使用すべきではありません。SAE J527は、自動車、油圧、冷凍、曲げ、フレア加工、成形、および類似の用途向けのろう付けダブルウォール低炭素鋼管を具体的に対象としています。

一般的な構造は、ダブルウォールチューブに成形された冷間圧延低炭素鋼ストリップで構成され、重ね合わせインターフェイスに沿って銅ろう付けされ、その後、金属腐食保護層と外部PA12ナイロンコーティングが施されます。4.76 mm ODサイズは、広く使用されている3/16インチ自動車用チューブサイズに相当します。

公称チューブ4.76 mmの場合、公表されているSAE J527の寸法データでは、OD公差は±0.08 mm、基本肉厚は約0.71 mmで公差は±0.08 mmです。その他の寸法は、サプライヤーと購入者の合意により確立される場合があります。

• ダブルウォールろう付け構造: チューブは、2つの重ね合わせた壁にロール成形され、統合された管状構造にろう付けされた低炭素鋼ストリップから製造されます。ダブルウォール設計は、従来のシングルウォール溶接チューブよりも局所的な継ぎ目欠陥に対する耐性が高く、自動車ラインルーティングのための良好な成形性を維持します。SAE J527は、曲げ、フレア加工、ビード加工、成形作業に適したろう付けダブルウォール低炭素鋼管を具体的に対象としています。
• 制御された4.76 × 0.7 mm寸法: 4.76 mmサイズの場合、通常の寸法目標は次のとおりです。外径: 4.76 mm、OD公差: ±0.08 mm、肉厚: 約0.70～0.71 mm、肉厚公差: ±0.08 mm。これらの公差は、チューブフィッティングの繰り返し挿入、フレア形状、および自動曲げ作業にとって重要です。
• PA12外部腐食バリア: PA12は、金属コーティングシステム上に比較的低吸湿性の熱可塑性バリアを提供します。自動車用チューブの場合、コーティングは鋼基材の道路の湿気、塩化物汚染、摩耗、石の衝撃への直接暴露を低減することを目的としています。150～200 μmのPA12層は、コーティング厚さの増加が必要な場合に指定できます。
• 良好な冷間成形性: 低炭素SPCCタイプのストリップは、チューブ成形中に必要な延性を提供します。完成したSAE J527タイプのチューブは、剛性構造チューブとしての使用ではなく、曲げおよびフレア加工を伴う用途を対象としています。SAEはJ527チューブを曲げ、フレア加工、ビード加工、成形に適していると説明しています。
• 圧力ライン能力: 4.76 × 0.7 mmろう付けダブルウォールチューブの公表されている業界データは、特定の試験条件下で100 MPaを超える破裂圧力値を示しています。実際の保証圧力値は、購入者のチューブ状態、コーティングシステム、端部処理、および適用される試験仕様に対して確認する必要があります。

プロフェッショナルな自動車調達において、塩水噴霧時間だけでは不十分です。耐食性は、基材処理、金属コーティング、化成処理層、PA12接着性、コーティング厚さ、切断端保護、および実際の試験手順に依存します。

したがって、当社の生産仕様では、PA12コーティング厚さ（必要な場合は通常150～200 μm）、連続コーティング検査、コーティング接着性検証、表面欠陥検査、相互に合意されたOEMまたはラボ試験方法に従った塩水噴霧受け入れ、白錆および赤錆の受け入れ基準を個別に指定できます。

これにより、「2000時間」という公称値を試験方法に依存しない普遍的な特性として扱うことを避けることができます。

自動車用フィッティングは、チューブOD、コーティングの厚さ、および局所的な楕円度に敏感です。過度のコーティング厚さまたは不均一なコーティングは、クリップ、コネクタ、および端部成形工具に干渉する可能性があります。

したがって、4.76 mm鋼管はコーティング前に寸法管理され、コーティング厚さは別途監視されます。チューブ端部がフレアフィッティングまたは特殊コネクタに使用される場合、図面要件に従ってコーティングなしまたは特別に処理された端部セクションを供給できます。

SAE J527の4.76 mmチューブの寸法参照では、OD公差±0.08 mmを使用しており、受入検査のための明確な寸法基準を提供します。

購入仕様は、「SPCC」という名称だけに頼るべきではありません。受入鋼の化学組成、完成チューブの機械的特性、およびチューブ成形試験は、個別に管理する必要があります。

推奨される検査項目には、冷間圧延ストリップの材料証明書、必要に応じた完成チューブの引張試験、フレア加工または拡張試験、平坦化試験、指定された場合の180°曲げ検査、漏れまたは圧力試験、ODおよび肉厚検査、コーティング厚さおよび接着性検査が含まれます。

このアプローチは、シートグレードの化学組成だけで完成チューブの性能が決まると仮定するよりも信頼性が高いです。

商用車エアブレーキシャーシライン

特定の用途は、エアシステムコンポーネント間をトラックまたはトレーラーのシャーシに沿って配管される固定鋼製エアラインです。

4.76 mm PA12コーティングバンディチューブは、コンパクトな剛性金属ラインが必要な場合に使用できます。これには、制御されたルーティングジオメトリ、道路の飛沫や塩化物への暴露に対する耐性、車両クリップによる確実な固定、冷間成形された曲げ、適切な自動車用フィッティングへの信頼性の高い接続が含まれます。

正確な圧力定格、温度範囲、接続設計、および規制上の適合性は、車両メーカーが完全なエアブレーキシステムに対して確立する必要があります。
