高温用途向け、伝熱効率向上、膜付着防止、均一壁温を実現するリブ付きチューブ
基本プロパティ
原産地:
中国
ブランド名:
Torich
認定:
ISO 9001 TS16949
モデル番号:
SA213
取引物件
最低注文数量:
2TONS
価格:
800-1000 USD/Ton
支払条件:
LC、T/T
供給能力:
1年ごとの5000tons
製品概要
8本 内面リブ付きチューブ SA210C / A1 SA213 T2 28.6X6.2 38.1X7.5 63.5X7.5 66.7X8 高効率熱交換用内面リブ付きシームレス鋼管 内面リブ付きシームレス鋼管（内ねじ管とも呼ばれる）は、高温環境での熱交換効率を高めるために設計された精密冷間引き抜きまたは冷間圧延管です。内面に連続したらせん状のリブを形成することにより、これらの管は流体の乱流を大幅に改善し、蒸気膜の形成を減らし、均一な熱分布を確保します。これにより、ボイラーエバポレーターシステムや高性能熱交換器に最適です。 技術仕様 パラメータ 説明 材質 ASTM SA210 A1 / ...
製品詳細
ハイライト:
SA213 T2の骨がある管
,冷間圧延された骨がある管
,熱交換器の骨がある管
Material:
ASTM SA210 A1 / SA210 C / SA213 T2
Standard:
ASTM A210 / ASTM A213
Grade:
A1、C、T2
Outer Diameter (OD):
28.6mm / 38.1mm / 63.5mm / 66.7mm
Wall Thickness (WT):
6.2mm / 7.5mm / 8mm
Length:
1 ～ 12 メートル (カスタマイズ可能)
Tolerance:
全長の1/1000以下
Heat Treatment:
正規化/アニーリング
製品説明

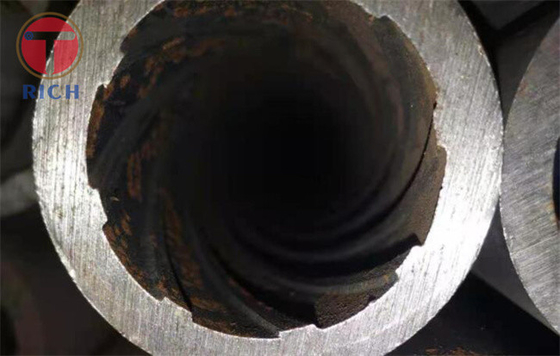

8本 内面リブ付きチューブ SA210C / A1 SA213 T2 28.6X6.2 38.1X7.5 63.5X7.5 66.7X8
高効率熱交換用内面リブ付きシームレス鋼管
内面リブ付きシームレス鋼管（内ねじ管とも呼ばれる）は、高温環境での熱交換効率を高めるために設計された精密冷間引き抜きまたは冷間圧延管です。内面に連続したらせん状のリブを形成することにより、これらの管は流体の乱流を大幅に改善し、蒸気膜の形成を減らし、均一な熱分布を確保します。これにより、ボイラーエバポレーターシステムや高性能熱交換器に最適です。
技術仕様
| パラメータ | 説明 |
|---|---|
| 材質 | ASTM SA210 A1 / SA210 C / SA213 T2 |
| 規格 | ASTM A210 / ASTM A213 |
| グレード | A1, C, T2 |
| 外径 (OD) | 28.6 mm / 38.1 mm / 63.5 mm / 66.7 mm |
| 肉厚 (WT) | 6.2 mm / 7.5 mm / 8 mm |
| 長さ | 1～12メートル（カスタマイズ可能） |
| 公差 | OD: ±0.75% / WT: ±10% |
| 直角度 | 全長に対して1/1000以下 |
| 表面状態 | 酸洗済み / 油差し / リン酸塩処理 |
| 熱処理 | 正規化 / 焼鈍 |
主な特徴
- 熱交換効率の向上: 内面のらせん状リブにより、平滑管と比較して熱伝達係数が1.5～2.5倍向上します。
- 膜形成防止: 蒸気膜の形成を効果的に妨げ、熱伝導率を向上させ、過熱を防ぎます。
- 均一な壁面温度: 部分的なホットスポットを減らし、管の破損リスクを最小限に抑えます。
- 精密なリブ形状: リブ数オプション（4、6、8、12）と一貫したピッチと深さにより、最適な流体動力を確保します。
- 高い寸法精度: 冷間引き抜きプロセスにより、厳しい公差と優れた内面品質を実現します。
技術的利点
リブ形状と内部品質の一貫性をどのように確保していますか？
高度な冷間引き抜きマンドレル技術とインライン寸法検査システムを組み合わせて使用し、管全長にわたって正確なリブの高さ、ピッチ、均一性を維持しています。
長期間の高温ボイラー条件に耐えられますか？
はい。SA213 T2（Cr-Mo合金鋼）などの材料は、優れたクリープ強度と耐酸化性を備えており、500℃を超える温度での長時間の暴露に適しています。
清浄度と内部表面の完全性をどのように保証しますか？
すべての管は、酸化や汚染を防ぐために管理雰囲気処理と保護ガス処理を受けており、熱交換効率に不可欠なクリーンな内部表面を保証します。
準拠規格
- ASTM: ASTM A210 / ASTM A213
- EN: EN 10216-2
- GOST: GOST 8732 / 8734
- JIS: JIS G3461 / G3462
- GB: GB/T 3087 / GB/T 5310
主な用途
火力発電所のボイラーエバポレーターチューブ
化学組成（重量%）
| グレード | C | Mn | Si | Cr | Mo |
|---|---|---|---|---|---|
| 20G | 0.17-0.23 | 0.35-0.65 | 0.17-0.37 | -- | -- |
| SA210 A1 | ≤0.27 | ≤0.93 | ≥0.10 | -- | -- |
| SA210 C | ≤0.35 | 0.29-1.06 | ≥0.10 | -- | -- |
| SA213 T2 | 0.10-0.20 | 0.30-0.61 | 0.10-0.30 | 0.51-0.81 | 0.44-0.65 |
| 15CrMoG | 0.12-0.18 | 0.40-0.70 | 0.17-0.37 | 0.80-1.10 | 0.40-0.55 |
機械的性質
| グレード | 引張強度 (MPa) | 降伏強度 (MPa) | 伸び (%) | 硬度 |
|---|---|---|---|---|
| 20G | 410-550 | ≥245 | ≥24 | -- |
| SA210 A1 | ≥415 | ≥255 | ≥30 | ≤143 HBW |
| SA210 C | ≥485 | ≥275 | ≥30 | ≤179 HBW |
| SA213 T2 | ≥415 | ≥205 | ≥30 | ≤163 HRW |
| 15CrMoG | 440-640 | ≥235 | ≥21 | -- |
よくある質問
商社ですか、それともメーカーですか？
メーカーです。商社としても対応可能です。
納期はどのくらいですか？
一般的に、在庫がある場合は10～15日、在庫がない場合は数量に応じて30～40日です。
サンプルは提供していますか？無料ですか、それとも追加料金がかかりますか？
はい、サンプルは無料で提供できますが、送料はお客様負担となります。
支払い条件は何ですか？
支払い額が2000米ドル以下の場合は、全額前払い。支払い額が2000米ドル以上の場合は、30%をT/Tで前払いし、出荷前に残金を支払います。他に質問があれば、お気軽にお問い合わせください。
