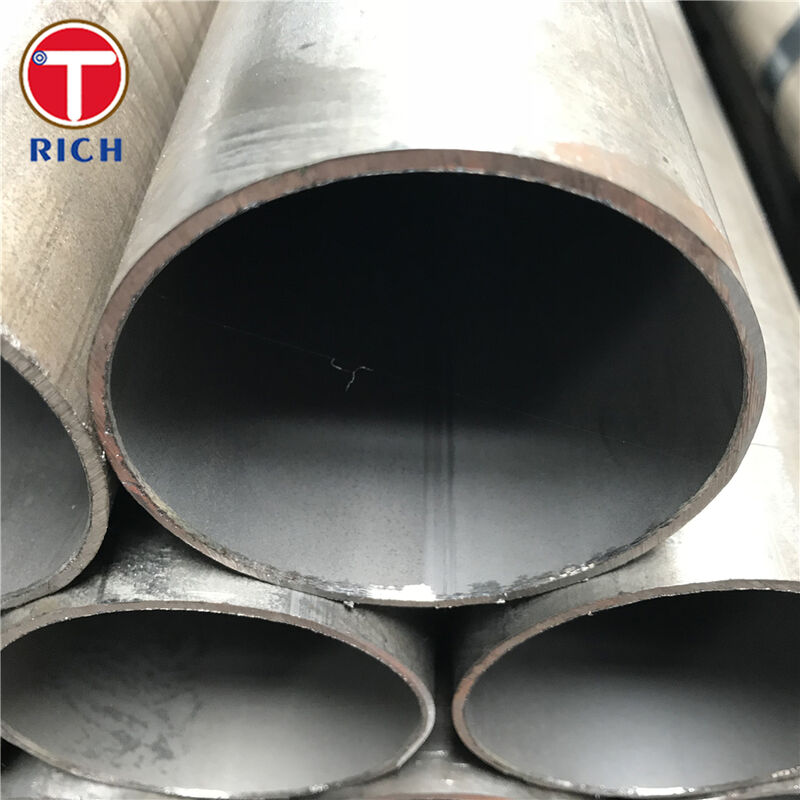

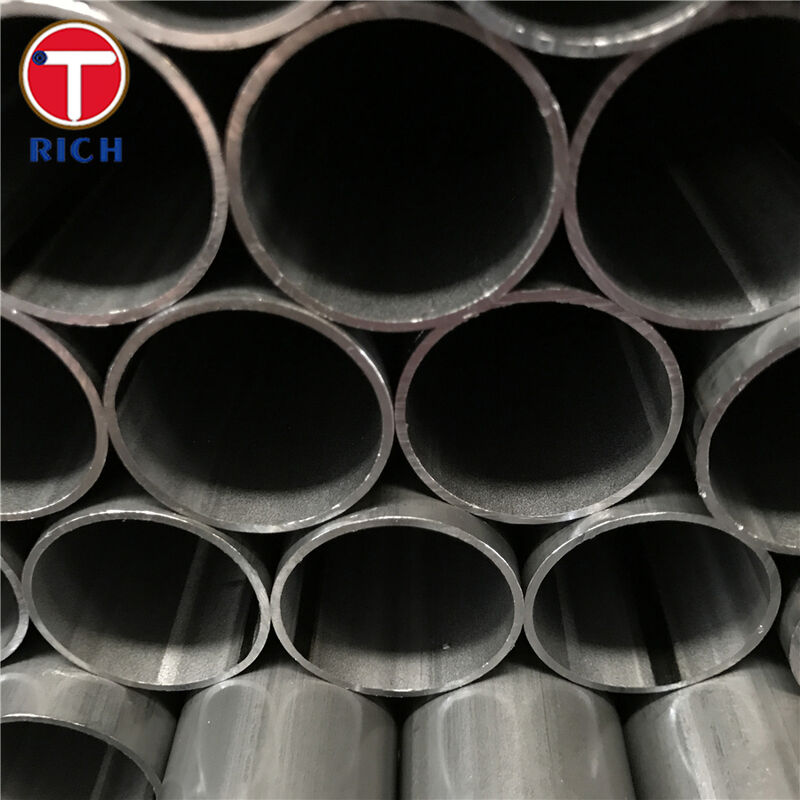

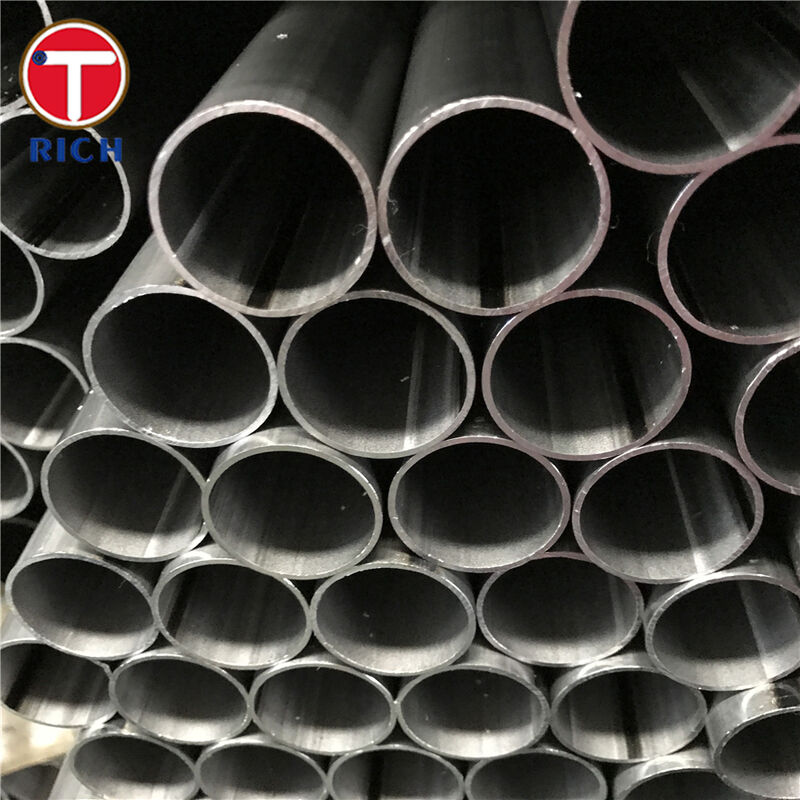

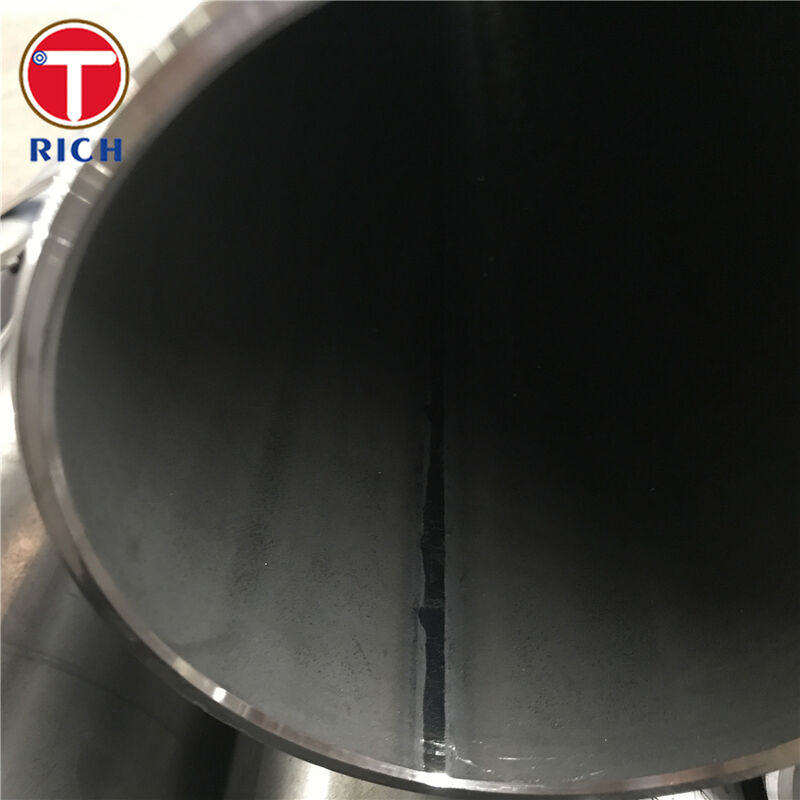

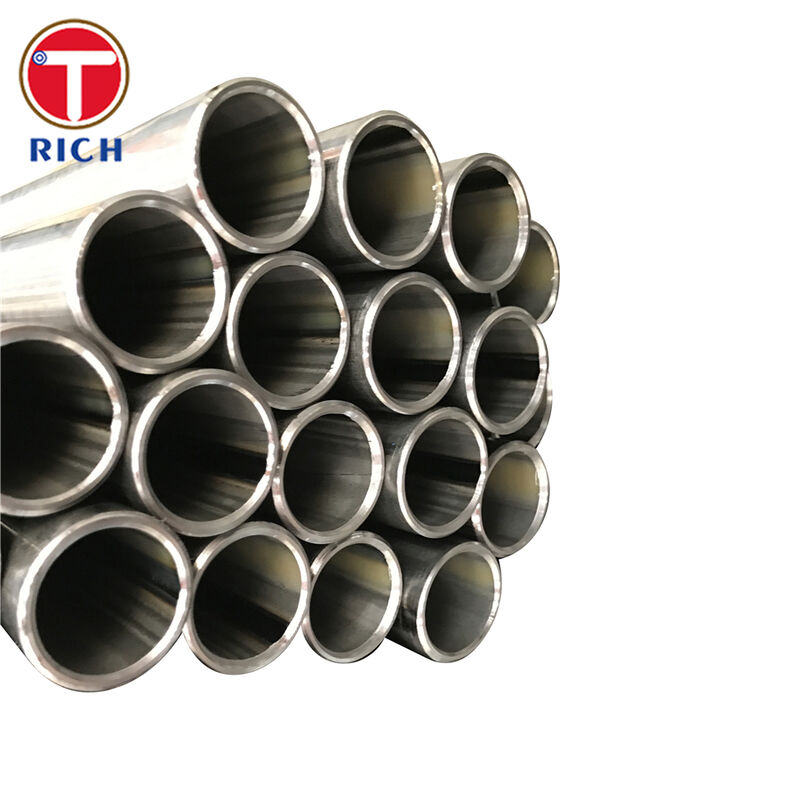

ASME SA178 グレード A/D 熱交換器用12.7-127mm ODの電圧抵抗溶接ボイラーチューブ
基本プロパティ
原産地:
浙江省/中国
ブランド名:
TORICH
認定:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1
モデル番号:
SA178
取引物件
最低注文数量:
1トン
価格:
800-1000 USD/Ton
支払条件:
L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
供給能力:
年間60,000トン/トン
製品概要
SA178 グレードA / グレードD 電気抵抗溶接ボイラーチューブ SA178 グレードAおよびグレードDの電気抵抗溶接ボイラーチューブは、ボイラーチューブ、ボイラー煙管、過熱器煙管、および安全端用に規定された最小肉厚の炭素鋼チューブです。ASTM/ASME規格は、正式にはグレードA、グレードC、グレードDの3つのグレードのみを対象としており、通常、この規格で供給される一般的なサイズ範囲は、外径12.7～127 mm、肉厚0.9～9.1 mmです。溶接後、チューブは900℃以上で熱処理されます。冷間引抜きされた場合は、最終冷間引抜きパス後に650℃以上で再度熱処理されます。 仕様 項目 説明 ...
製品詳細
ハイライト:
SA178はボイラー鋼鉄管を等級別にする
,OD12.7mmの熱交換器の管
,SA178等級Dの熱交換器の管
Material:
炭素鋼・炭素マンガン鋼
Standard:
ASME SA178 / ASTM A178
Grade:
グレードA、グレードC、グレードD
Production Method:
ERW (電気抵抗溶接)
Outside Diameter:
12.7～127mm
Wall Thickness:
0.9～9.0mm
Length:
4 ～ 12 m、カスタム長も利用可能
Straightness:
実用的な真直度、ボイラーチューブの製造に適しています
製品説明
SA178 グレードA / グレードD 電気抵抗溶接ボイラーチューブ
SA178 グレードAおよびグレードDの電気抵抗溶接ボイラーチューブは、ボイラーチューブ、ボイラー煙管、過熱器煙管、および安全端用に規定された最小肉厚の炭素鋼チューブです。ASTM/ASME規格は、正式にはグレードA、グレードC、グレードDの3つのグレードのみを対象としており、通常、この規格で供給される一般的なサイズ範囲は、外径12.7～127 mm、肉厚0.9～9.1 mmです。溶接後、チューブは900℃以上で熱処理されます。冷間引抜きされた場合は、最終冷間引抜きパス後に650℃以上で再度熱処理されます。
仕様
| 項目 | 説明 |
|---|---|
| 材質 | 炭素鋼 / 炭素マンガン鋼 |
| 規格 | ASME SA178 / ASTM A178 |
| グレード | グレードA、グレードD |
| 製造方法 | ERW（電気抵抗溶接） |
| 外径 | 12.7～127 mm |
| 肉厚 | 0.9～9.0 mm |
| 長さ | 4～12 m、カスタム長対応可 |
| 公差範囲 | ASTM A450/A450M および合意された注文詳細による |
| 直角度 | 商業的な直角度、ボイラーチューブ製造に適した |
| 表面状態 | 溶接後熱処理済み、または合意により冷間仕上げ |
| 熱処理 | 溶接後：≥900℃；最終冷間引抜き後：≥650℃ |
| 納入状態 | 冷間状態または熱処理済み；ミル納入状態の用語としてBK / NBK / GBK / BKSが合意可能 |
| 納期 | 30%の前金受領後35～45日 |
主な特徴
- 規格に準拠した寸法範囲：この規格は一般的に外径12.7～127 mm、肉厚0.9～9.1 mmを対象としており、これはまさにバイヤーがパッケージ化されたボイラーチューブおよび過熱器セクションに使用する寸法帯です。
- 制御された溶接後熱処理：すべてのSA178チューブは溶接後900℃以上で熱処理され、これは溶接部安定性とサービス信頼性のための主要な要件です。冷間引抜き製品は、最終引抜きパス後に650℃以上で追加の熱処理が必要です。
- 明確に区別された強度クラス：グレードAは最低引張強度325 MPa、降伏強度180 MPaですが、グレードDは引張強度485 MPa、降伏強度275 MPaと規定されており、バイヤーは経済的な低炭素チューブと高強度炭素マンガンチューブの間で直接選択できます。
- 必須の溶接および成形性検証：この規格では引張試験、平坦化試験、フランジ試験、逆平坦化試験、および水圧試験または非破壊電気試験が要求されます。これは、溶接部の完全性が購入の優先事項であるERWボイラーチューブにとって特に重要です。
当社の強み
- 溶接部の完全性は制御され、検証可能であり、仮定ではありません
ERWボイラーチューブのプロのバイヤーは通常、まず溶接品質に焦点を当てます。SA178は、平坦化試験、逆平坦化試験、フランジ試験、および水圧試験または非破壊電気試験の要件を通じてその懸念に対処しており、確立されたERWボイラーチューブメーカーも、安定した溶接品質のために制御された成形と高周波溶接を強調しています。 - サービス条件の適合に合わせたグレード選択が可能
バイヤーはしばしば、グレードAまたはグレードDのどちらを引用すべきか尋ねます。グレードAは標準的なボイラーサービス向けの低強度低炭素オプションであり、グレードDは大幅に高い引張強度と降伏強度を持つ炭素マンガングレードです。これにより、調達チームはすべてのラインで過剰仕様にするのではなく、チューブグレードを圧力と温度の要求に合わせることができます。 - 検査言語をPOに明確に記載可能
もう一つの一般的な懸念は、ERWチューブが十分な検査範囲で供給されるかどうかです。SA178/A450の下では、発注書で水圧試験または非破壊電気試験を明示的に要求でき、必要に応じて追加の製品分析またはクラッシュ試験も可能です。これにより、RFQs、MTCレビュー、および最終承認でQAスコープを簡単にロックできます。
実行規格
- ASTM：ASTM A178/A178M — 電気抵抗溶接炭素鋼および炭素マンガン鋼ボイラーおよび過熱器チューブ。
- ASME：ASME SA178 — ボイラーおよび圧力容器コードによるA178材料規格のコード用途への採用。
- EN：EN 10216-2 / EN 10217-2 — 圧力用途のボイラーおよび高温チューブ規格は、同等の用途のヨーロッパの参照システムとしてよく使用されます。
- JIS：JIS G3461 — ボイラーおよび熱交換器用炭素鋼チューブ。
- GB：GB/T 3087 — 低圧および中圧ボイラー用シームレス鋼管；中国で用途比較のために一般的に参照されます。
- GOST：GOSTボイラーチューブシステムは通常、プロジェクトごとに個別に指定されます。同等性は、グレード名だけでなく、化学組成、強度、プロセスルート、および検査範囲によって確認する必要があります。
用途
水管ボイラーエコノマイザーコイル — グレードAは、コスト効率と信頼性の高い熱伝達サービスが求められる標準的なエコノマイザーチューブセクションに一般的に選択されますが、グレードDは、より高い機械的負荷の下でより強力な炭素マンガンERWボイラーチューブを必要とする設計に適しています。
化学組成
| グレード | 規格 | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| グレードA | ASTM/ASME A/SA178 | 0.06～0.18 | — | 0.27～0.63 | ≤0.035 | ≤0.035 |
| グレードC | ASTM/ASME A/SA178 | ≤0.35 | — | 0.80 max | ≤0.035 | ≤0.035 |
| グレードD | ASTM/ASME A/SA178 | ≤0.27 | ≥0.10 | 1.00～1.50 | ≤0.030 | ≤0.015 |
| A192 | ASTM/ASME A/SA192 | 0.06～0.18 | ≤0.25 | 0.27～0.63 | ≤0.035 | ≤0.035 |
| STB340 | JIS G3461 | ≤0.18 | ≤0.35 | 0.30～0.60 | ≤0.035 | ≤0.035 |
機械的性質
| グレード | 規格 | 引張強度 (MPa) | 降伏強度 (MPa) | 伸び (%) |
|---|---|---|---|---|
| グレードA | ASTM/ASME A/SA178 | ≥325 | ≥180 | ≥35 |
| グレードC | ASTM/ASME A/SA178 | ≥415 | ≥255 | ≥30 |
| グレードD | ASTM/ASME A/SA178 | ≥485 | ≥275 | ≥30 |
| A192 | ASTM/ASME A/SA192 | ≥325 | ≥180 | ≥35 |
| STB340 | JIS G3461 | ≥340 | ≥175 | ≥35* |
Q: あなたは商社ですか、それともメーカーですか？
A: メーカーです。貿易も可能です。
Q: 納期はどのくらいですか？
A: 一般的に、在庫がある場合は10～15日、在庫がない場合は30～40日です。
数量によります。
Q: サンプルは提供していますか？無料ですか、それとも追加料金ですか？
A: はい、サンプルは無料で提供できますが、送料はお客様負担となります。
Q: 支払い条件は何ですか？
A: 支払い≤2000USD、全額前払い。支払い>=2000USD、30% T/T前払い、出荷前に残金。
他に質問があれば、お気軽にお問い合わせください。
