SA178aによってアニールされるASTM A178 ERWの熱交換器の管
担当者 : Richard SHEN
電話番号 : +86-13736164628
WhatsApp : +8613736164628
詳細情報 |
|||
物質的な材料: | 炭素鋼、ステンレス鋼、合金鋼 | タイプ: | KL、L、LL、H |
---|---|---|---|
サイズ: | OD:16-140mmの重量:2-10mm | 適用: | 空気クーラーは、ヒーター等を始動させた |
MTC: | En10204.3.2B | 長さ: | 1-25M |
ハイライト: | 2mmの熱交換器の管,2mmのfinned管の熱交換器,熱交換器の管のtorich |
製品の説明

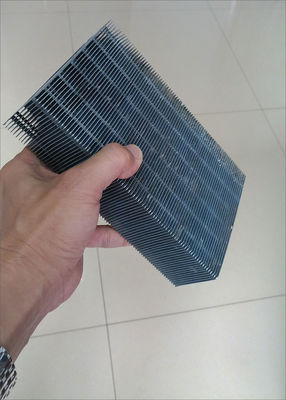

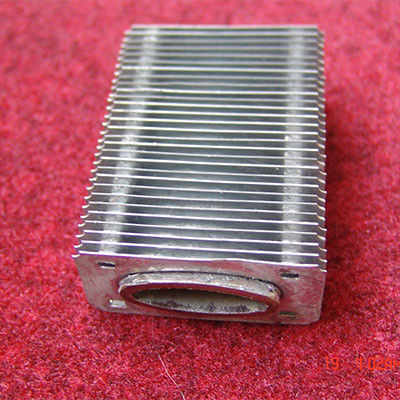

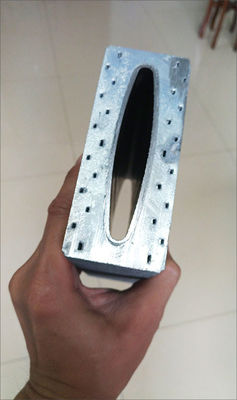

Finned管の楕円のタイプ平らな管の熱交換器の螺旋形のFinned管
楕円のfinned管[1]基盤の管の楕円の管および外のひれで構成される熱交換の要素である。共通の物は等楕円の長方形のfinned管、楕円の楕円のfinned管、楕円の円形のfinned管、螺線形の楕円の平らな管、楕円のH型のfinned管である。楕円形のfinned管はfinned管を円形にすること優秀な性能による関心を引いている。現在、楕円のfinned管はエチレンおよびずっと石油精製のような産業分野で広く利用されている。楕円のfinned管は熱交換装置で高性能の熱交換の要素として使用される。管および高熱交換効率の外の小さい流れの抵抗は熱交換装置のコンパクトを、軽量、有効および小型化されて作る。多くの結果が研究で達成されたが、今でも遂行されるべき多くの研究活動がある。
管の長さ: 顧客によって
管の断面次元: 36 x 14 (mm X mm)
管の壁厚さ: 2つのmm
ひれ付き管の断面次元:55 x 26 (mm X mm)
ひれの基盤の厚さ: 0.3 mm
ひれピッチ:2.4 mm (416 Fin/m)
管材料: 10 # (中国の管)
ひれ材料: SPCC
特徴:
(1)円形管のfinned管によって比較されて、楕円のfinned管は容易達成して全体の熱交換器の全面的な容積を減らす減らしている密集したレイアウト、それにより足跡をである。
(2)楕円のfinned管の形の特徴が原因で、空気側面の抵抗は小さく、液体間の熱伝達率は増加する;管の液体の熱伝達を高める管の熱抵抗は比較的小さい。
(3)楕円のfinned管の熱伝達区域は同じ横断面区域の円形の管のそれより大きい。これは楕円の管の熱伝達の周囲が同じ横断面区域の下で比較的長いのである。
(4)最も一般的な楕円のひれ付き管は高力がある、基礎管は冬に凍り、割れることのために適していないし、長い耐用年数を過す長方形の鋼鉄ひれであり。
(5)楕円のfinned管がもっとぎっしりと整理することができるので管の最前列に後部列のより大きい影響がある。管の後部列のひれの間隔は管の外の流れの抵抗を減らすために高めることができる管の列の数は余りに大きくないべきではない。
Finned管の楕円のタイプ平らな管の熱交換器の螺旋形のFinned管
