SA178aによってアニールされるASTM A178 ERWの熱交換器の管
担当者 : Richard SHEN
電話番号 : +86-13736164628
WhatsApp : +8613736164628
| 最小注文数量 : | 1tons | 価格 : | Negotiation |
|---|---|---|---|
| パッケージの詳細 : | 木箱 | 受渡し時間 : | 10-30days |
| 支払条件 : | L/C、T/T | 供給の能力 : | 1年ごとの5000トン |
| 起源の場所: | 中国 | ブランド名: | Torich |
|---|---|---|---|
| 証明: | ISO | モデル番号: | SA213 |
|
詳細情報 |
|||
| 基づいた管材料: | ASTM A213 304 316 | 標準: | ASTM |
|---|---|---|---|
| ひれ: | Al | 適用: | 熱交換器 |
| 合金またはない: | Non-Alloy | 二次またはない: | 非二次 |
| ハイライト: | astm a213のfinnedステンレス鋼の管,304 finnedステンレス鋼の管,316 finnedステンレス鋼の管 |
||
製品の説明

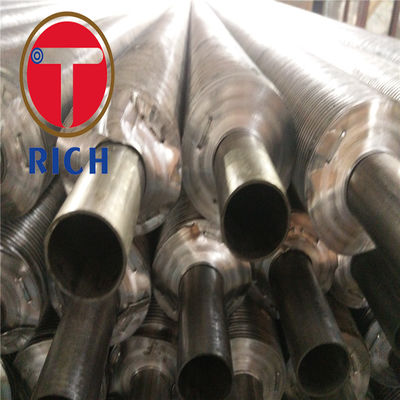

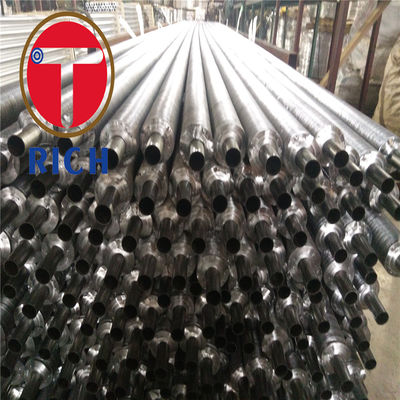

ASTM A213 304の316ひれ付き管のコネクターのひれ付き管の空気クーラーのFinned管の熱交換器のFinnedステンレス鋼の管
Finned管は熱い液体からのより冷たい液体管の壁を通したへの熱の移動を含む適用で使用される。そのような熱伝達が行われることができる率は3つの要因によって決まる:（1） 2つの液体間の温度の相違;（2）液体のそれぞれと管の壁間の熱伝達率;そして（3）各液体がさらされる表面積。の場合には外面区域が中の表面積よりかなり大きくない裸の（unfinned）管は、低熱移動係数の液体熱貫流率を定める。管の中の液体の熱伝達率が管の外の液体のそれより大きい数倍（例えば内部およびオイルの外側を蒸気を発しなさい）時、熱貫流率は管の外面を高めることによって非常に改善することができる。数学用語ではもっと密接に中の表面積増加する中の流動熱伝達率のプロダクトに一致させるために、外面区域増加する外の液体のための熱伝達率のプロダクトは作られる。
基礎管材料:SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG
ひれ材料:CS;FPM67fins X 1.5 mm THK X 75のmm W X 160のmm H

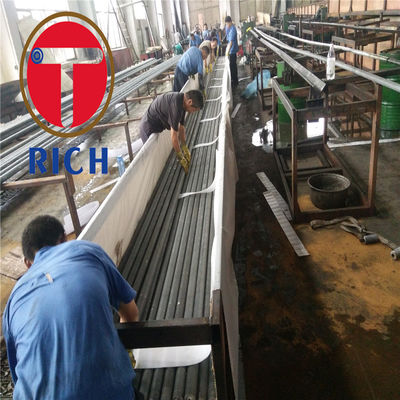

製造工程:
それは鋼鉄ストリップ、鋼管を同時に熱するために高周波溶接の螺線形の技術、熱源として高周波電源との国民のパテントの技術を一緒に溶接されるために採用する
材料:鋼鉄、炭素鋼、等。
裸の管OD:25-63mmのひれピッチ:8-30mmのひれの高さ: <200mm Fin="" Thick:="" 1="">
| 名前 | 基礎管 （OD） mm |
ひれピッチ （mm） |
長さ （m） |
|||
| 分 | 最高 | 分 | 最高 | 分 | 最高 | |
| 突き出されたアルミニウムひれ付き管 | 12.7 | 51 | 2.1 | 10 | 0.5 | 20 |
| L/LL/KLのアルミニウムひれ付き管 | 19 | 51 | 2.1 | 3.2 | 0.5 | 15 |
| 埋め込まれたアルミニウムひれ付き管 | 19 | 42 | 2.3 | 3.2 | 0.5 | 15 |
| 低いひれ付き管 | 12.7 | 32 | 0.8 | 2 | 0.5 | 20 |
| 螺線形のひれ付き管 | 12.7 | 70 | 0.5 | 20 | ||
| ERW HFの螺線形のひれ付き管 | 16 | 219 | 3 | 25 | 0.5 | 28 |
| ERW HFの螺線形によって鋸歯状にされるひれ付き管 | 16 | 219 | 3 | 25 | 0.5 | 28 |
| 鋸歯状にされた幅（mm） 最高10 min~26 |
鋸歯状にされた深さ（mm） 最高4 min~16 |
|||||
| ERWは管を散りばめた | 89 | 200 | 16 | 50 | 2 | 15 |
| DC ERW H/HHのひれ付き管 | 25 | 51 | 9 | 25 | 1 | 15 |
| H/HHのひれ | 長さ（mm） 最高60分150 |
厚さ（mm） 最高1.5 min~4 |
幅（mm） 最高30 min~50 |
|||
適用
finned管が使用される適用の典型的な例は次が含まれている:
