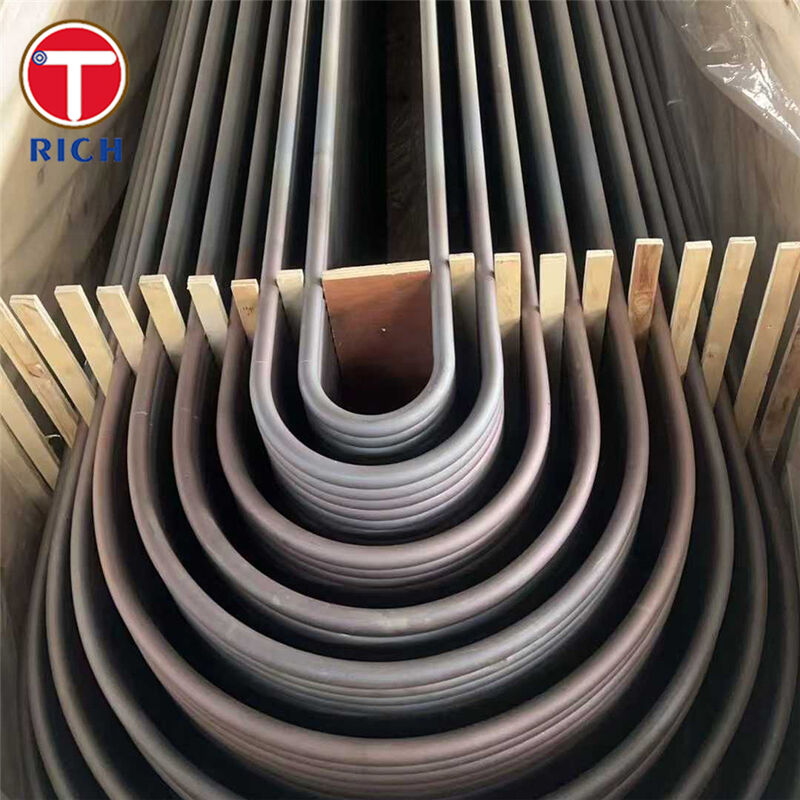

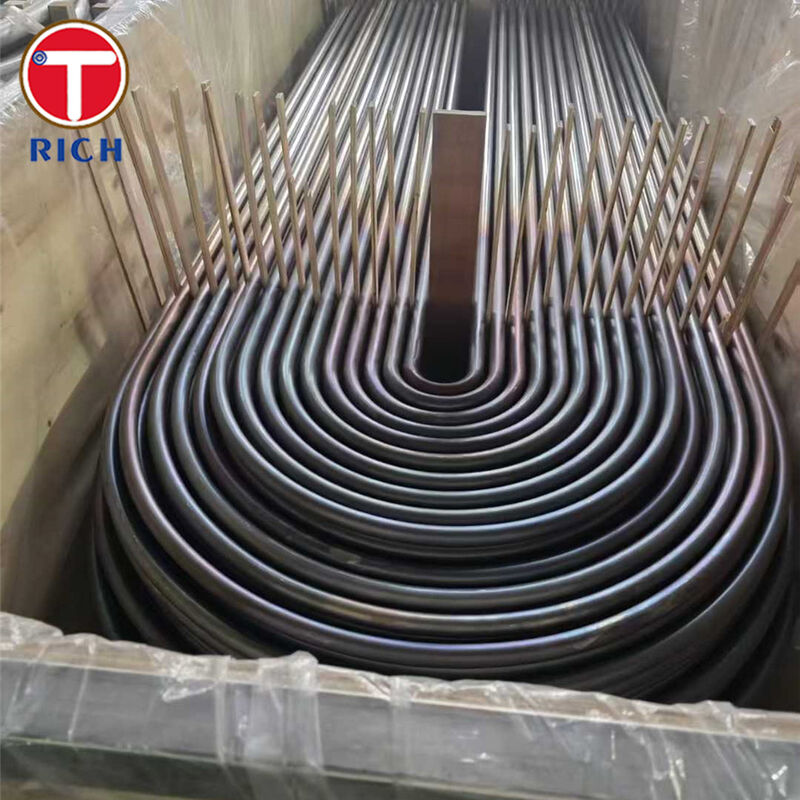

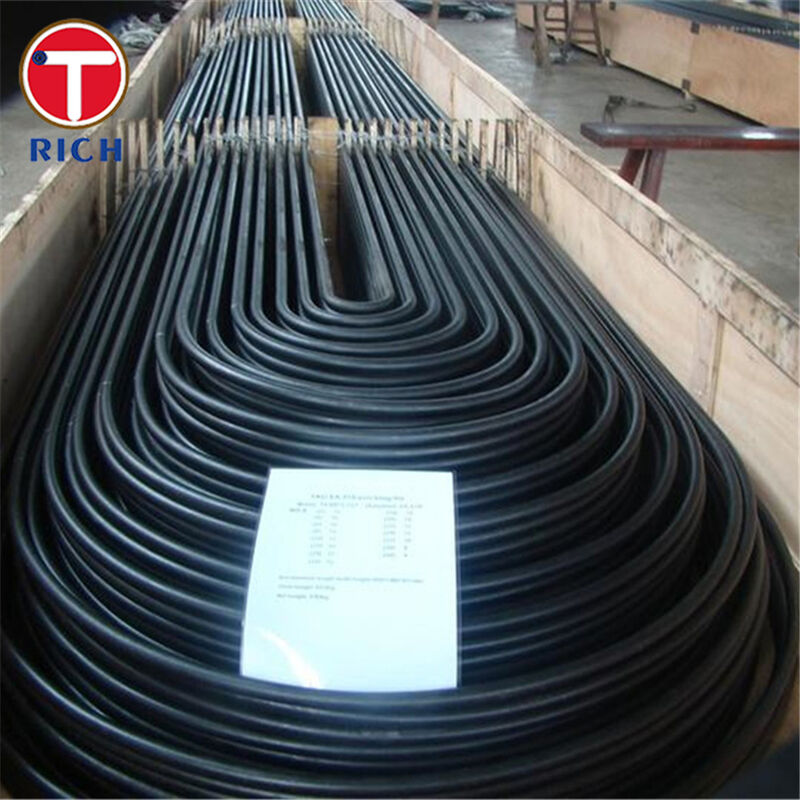

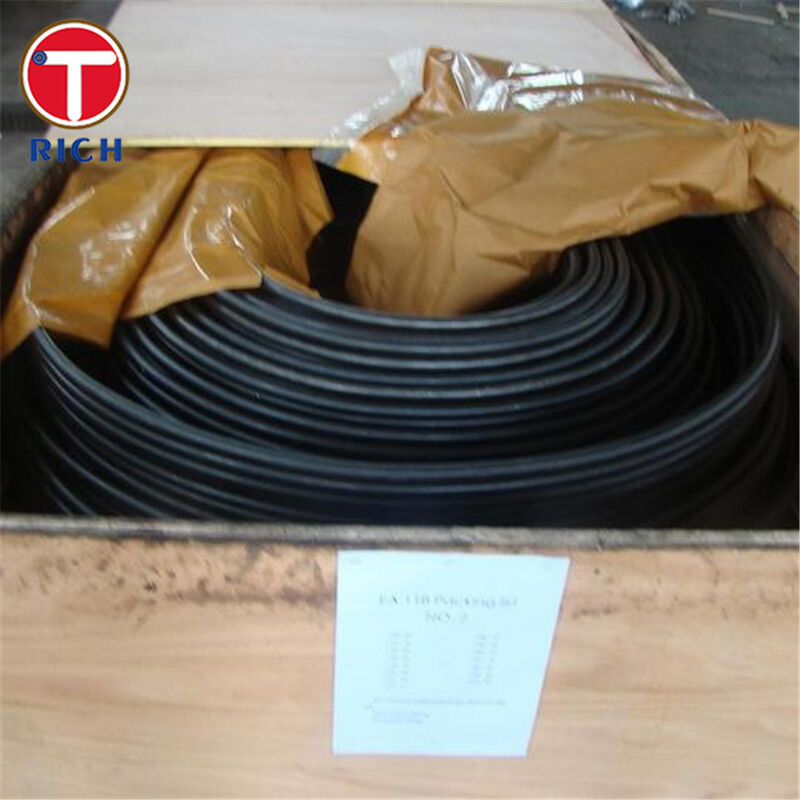

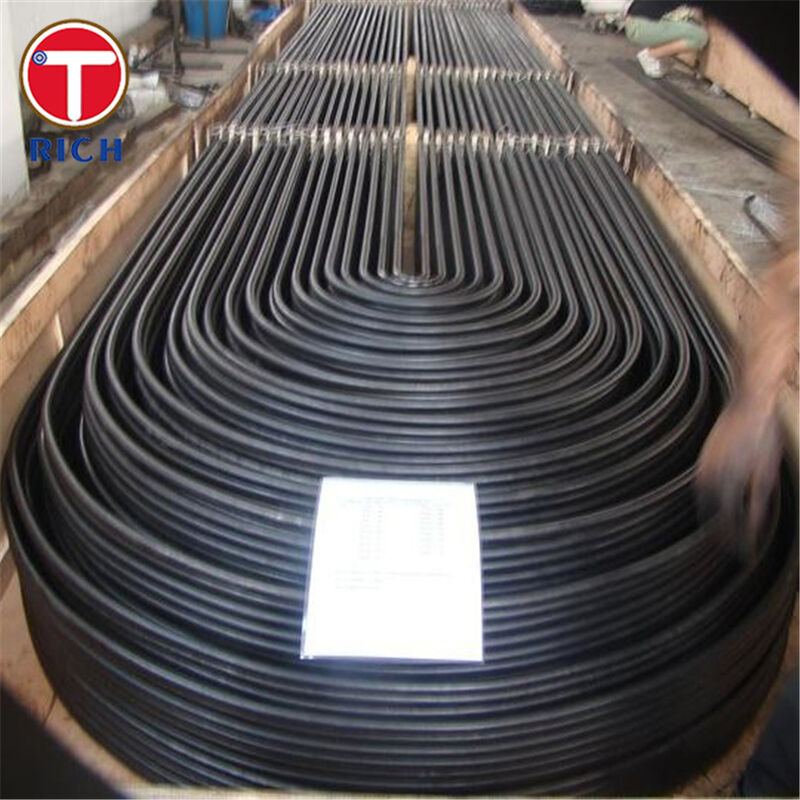

ASTM A179 A192 熱交換器用 圧力を支える構造と制御されたU-Bend幾何学を持つシームレスカーボン鋼U曲線管
基本プロパティ
原産地:
浙江中国
ブランド名:
TORICH
認定:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1
モデル番号:
ASTM A179 A192
取引物件
最低注文数量:
1トン
価格:
USD 1200-1600 Per Ton
支払条件:
L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
供給能力:
年間60,000トン/トン
製品概要
ASTM A179 A192 U 熱交換器用曲線管 製品概要 ASTM A179 / ASTM A192 U 曲線管は,コンパクトなバンドル設計で,シェル&チューブ式熱交換機,ボイラー,コンデンサ,および類似の熱設備のために製造されたシームレスな炭素鋼管である.信頼性の高い圧力耐性安定した熱伝送性能が必要である.ASTM A179は,通常,シームレスな冷引低炭素熱交換器とコンデンサー管に選択される.ASTM A192は,高圧サービスのためのシームレス炭素鋼ボイラーと超熱管に使用されます.U-ベント交換器束では,製品の焦点は直管の化学と強さだけでなく,ベントの整合性,ベントゾーンの壁厚さの制御,...
製品詳細
ハイライト:
ASTM A179 uのくねりの管
,ASTM A192 uのくねりの管
,TORICH uのくねりの管
Base Material:
低炭素継目無鋼管・炭素鋼ボイラー管
Standard:
ASTM A179 / ASME SA179; ASTM A192 / ASME SA192
Manufacturing Process:
A179 用のシームレス、冷間引抜き。 A192 のシームレスボイラーチューブの製造、その後 U 曲げ
Outside Diameter:
通常、A179 スコープの場合は 12.7 ～ 76.2 mm。 A192 スコープの場合は 12.7 ～ 177.8 mm。プロジェクト固有のサイズが利用可能
Wall Thickness:
通常、交換器サービスの場合は 0.7 ～ 8.0 mm。設計圧力と曲げ半径による最終選択
Length:
1～12mの直線長または展開長、カスタマイズ可能
Bend Form:
180°Uベンド
Heat Treatment:
ベースチューブ規格の要求に応じて;指定された場合、曲げ後の応力緩和が利用可能
製品説明
ASTM A179 A192 U 熱交換器用曲線管
製品概要
ASTM A179 / ASTM A192 U 曲線管は,コンパクトなバンドル設計で,シェル&チューブ式熱交換機,ボイラー,コンデンサ,および類似の熱設備のために製造されたシームレスな炭素鋼管である.信頼性の高い圧力耐性安定した熱伝送性能が必要である.ASTM A179は,通常,シームレスな冷引低炭素熱交換器とコンデンサー管に選択される.ASTM A192は,高圧サービスのためのシームレス炭素鋼ボイラーと超熱管に使用されます.U-ベント交換器束では,製品の焦点は直管の化学と強さだけでなく,ベントの整合性,ベントゾーンの壁厚さの制御,残留ストレスの管理,形成後 検査.
テクニカル仕様
| ポイント | 記述 |
|---|---|
| 製品名 | ASTM A179 / ASTM A192 シームレス カーボン ステール U 曲がり管 |
| 基礎材料 | 低炭素シームレス鋼管/炭素鋼ボイラー管 |
| スタンダード | ASTM A179 / ASME SA179; ASTM A192 / ASME SA192 |
| グレード | ASTM A179,ASTM A192 |
| 製造プロセス | A179用のシームレス冷引;A192用のシームレスボイラーチューブ製造,その後U曲線 |
| 外径 | 通常A179範囲では12.7-76.2mm;A192範囲では12.7-177.8mm;プロジェクト特有のサイズが利用可能 |
| 壁の厚さ | 交換器のサービスでは通常0.7-8.0mm;設計圧力と曲がり半径による最終選択 |
| 長さ | 1~12m直線長さまたは拡張長さ,調整可能 |
| 曲がり形 | 180° U 曲がり |
| 曲線半径 | 通常は1.5 × OD以上,または図面/TEMAの要求に応じて |
| 許容範囲 | ASTM 尺寸の許容量と合意されたU曲線製造許容量 |
| ストレート | 曲がる前に制御; 合意により最終的な脚の直直が可能です. |
| 表面状態 | 明るい冷たい抽出/清潔な焼却/軽く油漬け/合意されたように漬け |
| 熱処理 | ベースチューブ規格に規定する. 仕様がある場合,曲げ後のストレスの緩和が可能. |
| 管の先端 | 角切断した,平らな端,剥がされた |
| 検査 | 化学分析,張力試験,適用される場合の平ら化/燃焼,硬さ,水力静止またはNDT,曲線ゾーンの視覚検査 |
主要な特徴
- 縫い目のない圧力耐性構造:ASTM A179は,熱交換器と冷却器用の低炭素鋼管をシームレスに冷却し,ASTM A192は,高圧サービス用のシームレスな炭素鋼ボイラーと超熱管をシームレスにカバーする.圧力の境界で長さ溶接リスクを除去.
- コンパクト交換器束の制御U曲線幾何:交換器の製造では,U曲線半径は一般的に1.5 × ODこれはコンパクトなシェル・アンド・チューブ・レイアウトをサポートし,ベンド製造能力を実証された業界慣行範囲内にとどめています.
- A179 熱伝送作業における次元上の利点:ASTM A179 に規定する冷凍抽出効率的な熱伝送管のために,寸法一貫性と内部/外部の表面の仕上げを改善するために広く使用されています.
- A192 高圧用強度限界:ASTM A192 ボイラー管は,より高い圧力下での最小壁のシームレス炭素鋼管の使用のために設計されています.交換機が高圧または高温条件で動作するときに適している.
- 製造後の硬度制御:ASTM A179 製品要約には,最大硬さ72 HRBASTM A192では,硬度制御と平ら化,燃焼,水静止試験が要求される.
品質保証 の 利点
- 曲面の次元安定性:U-ベンド半径を操作します.1.5 × ODこの方法により,壁の過度の薄化のリスクが軽減され,チューブシートの組み立て中に束のフィットアップ一貫性が向上します.
- 屈曲後の残留ストレスの制御:折りたたみの後のストレスの緩和は,サービスがそれを必要とするときに提供することができます.産業技術ガイドラインは,U曲線形成後の熱処理は,残留ストレスを軽減し,要求の高いサービスで曲線エリアの障害メカニズムのリスクを減らすために使用されていることを強調します..
- 管の整合性を確認する:ベースチューブの機械的および水静的要件を超えて,交換管の検査実践は,壁損失,穴位,および局所的な欠陥を特定するために,渦巻き電流または関連するNDT方法をますます使用しています.プロジェクトオーダーについて曲面検定,水力試験,追加 NDT は品質保証計画で指定できます.
執行基準
| システム | スタンダード | 簡潔な説明 |
|---|---|---|
| ASTM / ASME | ASTM A179 / ASME SA179 | 熱交換機と冷却機のための低炭素鋼管 |
| ASTM / ASME | ASTM A192 / ASME SA192 | 高圧用シームレス・ボイラー・スーパーヒーター・チューブ |
| ASTM / ASME | ASTM A210 / ASME SA210 グレード A-1 / C | 高強度サービス用のシームレスの中気炭素ボイラーと超熱管 |
| EN について | EN 10216-2 P235GH | 高温圧力用シームなしの合金性のない鋼管 |
| JIS | JIS G3461 STB340 | 炭酸鋼のボイラーと熱交換管 |
| GB | GB/T 3087 20 | 低圧・中圧ボイラー用シームレス鋼管 |
| GOST | 一般的に,GOST 慣行に従って20個の鋼製のボイラー/サービスチューブで対応する | CIS 市場における圧力管のアプリケーションで使用される.グレードの確認はプロジェクトコードに従うべきである. |
適用分野
特殊用途: シェルとチューブの表面コンデンサーチューブバンドル
ASTM A179 / A192 U 曲線管は,表面冷却器やシェルとチューブ式熱交換器のチューブバンドル要素として使用され,片側がチューブを通り,もう片側がシェルを通り,U型で,リターンヘッダを削減し,コンパクトな機器の設計を助けます.
化学組成
下記は,ボイラー/熱交換器のシームレスチューブ調達に使用される5つの一般的に参照されるグレードの実用的な比較表です.値は,引用された標準要約から標準グレードの限界値または典型的な公開限界値である..
| グレード | スタンダード | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179 / ASME SA179 | 0.06-0 だった18 | - そうだ | 0.27-0 だった63 | ≤0.035 | ≤0.035 |
| ASTM A192 | ASTM A192 / ASME SA192 | 0.06-0 だった18 | ≤0.25 | 0.27-0 だった63 | ≤0.035 | ≤0.035 |
| ASTM A210 A-1級 | ASTM A210 / ASME SA210 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| ASTM A210 グレードC | ASTM A210 / ASME SA210 | ≤0.35 | ≥0.10 | 0.29 - 106 | ≤0.035 | ≤0.035 |
| JIS STB340 | JIS G3461 | ≤0.18 | ≤0.35 または0.10-0.35 注文によって | 0.30-0 だった60 | ≤0.035 | ≤0.035 |
メカニカルプロパティ
| グレード | スタンダード | 張力強度 | 生産力 | 伸縮 |
|---|---|---|---|---|
| ASTM A179 | ASTM A179 / ASME SA179 | ≥325 MPa (47 ksi) | - そうだ | ≥35% |
| ASTM A192 | ASTM A192 / ASME SA192 | ≥325 MPa (47 ksi) | ≥180 MPa (26 ksi) | ≥35% |
| ASTM A210 A-1級 | ASTM A210 / ASME SA210 | ≥415 MPa (60 ksi) | ≥255 MPa (37 ksi) | ≥30% |
| ASTM A210 グレードC | ASTM A210 / ASME SA210 | ≥485 MPa (70 ksi) | ≥275 MPa (40 ksi) | ≥30% |
| JIS STB340 | JIS G3461 | ≥340 MPa | ≥175 MPa | ≥27~35% OD/試料の種類によって |
製品ギャラリー
よく 聞かれる 質問
Q: 取引会社ですか? それとも製造会社ですか?
A: 製造者でも取引できます
Q: 配達時間はどれくらいですか?
A: 一般的には,商品が在庫なら10〜15日,または商品が在庫でない場合は30〜40日です.
Q:サンプルは提供しますか?無料ですか?それとも追加ですか?
A: はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
Q: あなたの支払い条件は?
A: 支払額 ≤2000ドル,100%事前. 支払額 ≥2000ドル,30%T/T事前,出荷前残高. 他の質問がある場合は,私に連絡してください.
