| ブランド名: | TORICH |
| モデル番号: | GBT 8163 |
| MOQ: | 5tons |
| 価格: | 交渉可能 |
| 支払条件: | T/T、L/C、D/A、D/P、ウェスタン・ユニオン、MoneyGram |
| 供給能力: | 60000Ton/year |

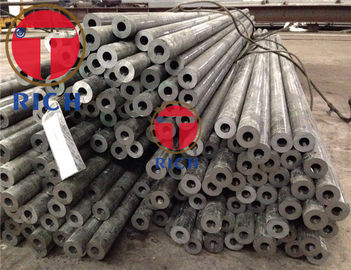

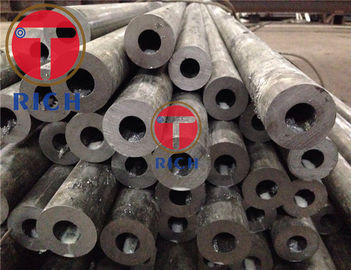

冷たい-機械類のための引かれた/熱間圧延の継ぎ目が無い鋼鉄管
製造:引かれる熱間圧延及び風邪-
OD &WTの許容:
ODの許容:
| 生産方法 | ODの許容 |
| 熱間圧延（放出） | ±1%または±0.50mm |
| 冷たい-引かれる（冷間圧延される） | ±1%または±0.30mm |
壁厚さのための許容:
熱間圧延の鋼鉄管の1.Wall厚さの許容:
| 生産方法 | OD （DN） | WT/OD | 許容 |
| 突き出された管 | ≤102 | / | ±12.5%または±0.40mm |
| >102 | ≤0.05 | ±15%または±0.40mm | |
| >0.05-0.10 | ±12.5%または±0.40mm | ||
| >0.10 | +12.5% -10% | ||
| 熱拡大の鋼鉄管 | / | ±15% | |
風邪-引かれた（冷間圧延された）鋼鉄管の2.Wall厚さの許容:
| 生産方法 | 重量 | 許容 |
| 冷たい-引かれた（冷間圧延された）鋼鉄管 | ≤3 | +15%/-10%または±0.40mm |
| >3 | +12.5% -10% |
曲がる許容:
WT≤15mm、Bending≤1.5mm/m
WT>15mm~30mm、Bending≤2.0mm/m
WT>30mm/OD≥351mm、Bending≤3.0mm/m
Ovalityおよび壁のでこぼこ:
ovalityおよび壁のでこぼこはODおよび壁厚さの80%以下あるべきではないです。（または顧客の要求に従って）
機械特性
| 鋼鉄等級 | 引張強さ RM N/mm2 （MPa） | 降伏強さ Rp0.2 N/mm2 （MPa） | 延長 % | |||
| 壁厚さ | ||||||
| ≤16mm | >16~30mm | >30mm | ||||
| 10 | ≥335 | ≥205 | ≥195 | ≥185 | ≥24 | |
| 15 | ≥375 | ≥225 | ≥215 | ≥205 | ≥22 | |
| 20 | ≥410 | ≥245 | ≥235 | ≥225 | ≥20 | |
| 25 | ≥450 | ≥275 | ≥265 | ≥255 | ≥18 | |
| 35 | ≥510 | ≥305 | ≥295 | ≥285 | ≥17 | |
| 45 | ≥590 | ≥335 | ≥325 | ≥315 | ≥14 | |
| 20Mn | ≥450 | ≥275 | ≥265 | ≥255 | ≥20 | |
| 25Mn | ≥490 | ≥295 | ≥285 | ≥275 | ≥18 | |
| Q235 | A | 375~500 | ≥235 | ≥225 | ≥215 | ≥25 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q275 | A | 415~540 | ≥275 | ≥265 | ≥255 | ≥22 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q295 | A | 390~570 | ≥295 | ≥275 | ≥255 | ≥22 |
| B | ||||||
| Q345 | A | 470~630 | ≥345 | ≥325 | ≥295 | ≥20 |
| B | ||||||
| C | ≥21 | |||||
| D | ||||||
| E | ||||||
| Q390 | A | 490~650 | ≥390 | ≥370 | ≥350 | ≥18 |
| B | ||||||
| C | ≥19 | |||||
| D | ||||||
| E | ||||||
| Q420 | A | 520~680 | ≥420 | ≥400 | ≥380 | ≥18 |
| B | ||||||
| C | ≥19 | |||||
| D | ||||||
| E | ||||||
| Q460 | C | 550~720 | ≥460 | ≥440 | ≥420 | ≥17 |
| D | ||||||
| E | ||||||
パッキング:
seaworthpackingの束。
