| ブランド名: | TORICH |
| モデル番号: | GB/T 14976 |
| MOQ: | 1トン |
| 価格: | 交渉可能 |
| 支払条件: | L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram |
| 供給能力: | 40000トン/年 |
流体輸送のためのシームレスステンレス鋼管 GB/T 14976
仕様:
材料:
サイズ範囲:過剰摂取:4~1200mm
WT: そうです0.3~200mm
一般的な長さ:1-12m
容量:
次の表や顧客の要求に従って
表 1 外径と壁厚さの容量単位:mm
| 熱巻き (挤出,膨張) 鋼管 | 冷たい引く鋼管 | ||||||
| ダイメンション | 許容性 | ダイメンション | 許容性 | ||||
| 普通級PA | 高級PC | 普通級PA | 高級PC | ||||
| 定数外径 D | 68〜159 | ±1.25%D | ±1%D | 定数外径 D | 6~10 | ±020 | ±015 |
| >10~30 | ±030 | ±020 | |||||
| >30~50 | ±040 | ±030 | |||||
| >50〜219 | ±0.85%D | ±0.75%D | |||||
| >159 | ±1.5%D | >219 | ±0.9%D | ±0.8%D | |||
| 壁の名目厚さ S | <15 | +15%S -12.5%S | ±12.5%S | 壁の名目厚さ S | ≤3 | ±12%S | ±10%S |
| ≥15 | +20%S -15%S | >3 | +12.5%S -10%S | ±10%S | |||
表2 最低壁厚さの容積:mm
| 製造方法 | ダイメンション | 許容性 | |
| 普通級PA | 高級PC | ||
| 熱巻き (挤出,膨張) 鋼管 W-H | Sミニ<15 | +25%Sミニ 0 | +22.5%Sミニ 0 |
| Sミニ≥15 | +32.5%Sミニ 0 | ||
| 冷たい引く鋼管 トイレ | 壁の固さ | +22%Sミニ 0 | +20%Sミニ 0 |
表 3 グレードと化学成分
| 違う 違う | GB/T 20878 | グレード | 化学成分 (質量分数) /% | |||||||||||
| 違う 違う | 単一デジタルコード | C について | そうだ | ミニ | P | S | ニ | C.C. | モー | クー | N | ほか | ||
| 1 | 13 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1000 | 17.00~1900 | - | - | 0.10 | - |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | - | - |
| 3 | 18 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1200 | 18.00~2000 | - | - | - | - |
| 4 | 23 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | 0.10~016 | - |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 0.030 | 1.00 | 2.50 | 0.035 | 0.030 | 7.50〜1050 | 18.00~2000 | - | - | 0.15~030 | ポイント:0.15 |
| 6 | 25 | S30453 | 022Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | 0.10~016 | - |
| 7 | 32 | S30908 | 06Cr23Ni13 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 12.00~1500 | 22.00~2400 | - | - | - | - |
| 8 | 35 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.035 | 0.030 | 19.00~2200 | 24.0~2600 | - | - | - | - |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~1400 | 16.00~1800 | 2.00~300 | - | - | - |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~1400 | 16.00~1800 | 2.00~300 | - | - | - |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | 00.04~0 だった10 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~1400 | 16.00~1800 | 2.00~300 | - | - | - |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~1400 | 16.00~1800 | 2.00~300 | - | - | Ti: 5C~070 |
表 4 推奨される熱処理システム,鋼管の機械特性と密度
| 組織タイプ | 違う 違う | GB/T 20878 | グレード | 推奨される熱処理システム | メカニカルプロパティ | 密度 ρ/(kg/dm2) | |||
| 違う 違う | 単一デジタルコード | 張力強度 Rm/MPa | 特定のプラスチック伸縮強度 Rp0 について2/MPa | 骨折後の伸びの割合 A/% | |||||
| 少なくとも | |||||||||
| オーステニト | 1 | 13 | S30210 | 12Cr18Ni9 | 1010°C~1150°C,冷たいか他の | 520 | 205 | 35 | 7.93 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 1010°C~1150°C,冷たいか他の | 520 | 205 | 35 | 7.93 | |
| 3 | 18 | S30403 | 022Cr19Ni10 | 1010°C~1150°C,冷たいか他の | 480 | 175 | 35 | 7.90 | |
| 4 | 23 | S30458 | 06Cr19Ni10N | 1010°C~1150°C,冷たいか他の | 550 | 275 | 35 | 7.93 | |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 1010°C~1150°C,冷たいか他の | 685 | 345 | 35 | 7.98 | |
| 6 | 25 | S30453 | 022Cr19Ni10N | 1010°C~1150°C,冷たいか他の | 550 | 245 | 40 | 7.93 | |
| 7 | 32 | S30908 | 06Cr23Ni13 | 1010°C~1150°C,冷たいか他の | 520 | 205 | 40 | 7.98 | |
| 8 | 35 | S31008 | 06Cr25Ni20 | 1010°C~1150°C,冷たいか他の | 520 | 205 | 40 | 7.98 | |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010°C~1150°C,冷たいか他の | 520 | 205 | 35 | 8.00 | |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010°C~1150°C,冷たいか他の | 480 | 175 | 35 | 8.00 | |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040°C,冷たい状態または他の状態 | 515 | 205 | 35 | 7.98 | |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000°C~1100°C,冷たいものでも | 530 | 205 | 35 | 7.90 | |
表 5 鉄管の検査項目,試験方法,採取量
| 違う 違う | 検査項目 | 採取量 | 採取方法 | 試験方法 |
| 1 | 化学成分 | 各フーランスのサンプルを採取する | GB/T 20066 | GB/T 223,GB/T 11170,GB/T 20123,GB/T 20124 |
| 2 | 張力試験 | 各バッチの2つの鋼管の間からサンプルを採取 | GB/T 2975 | GB/T 2281 |
| 3 | 均等化 試験 | 各バッチの2つの鋼管の間からサンプルを採取 | GB/T 246 | GB/T 246 |
| 4 | 燃焼テスト | 各バッチの2つの鋼管の間からサンプルを採取 | GB/T 242 | GB/T 242 |
| 5 | 液体試験 | パーツごとに | - | GB/T 241 |
| 6 | 超音波検査 | パーツごとに | - | GB/T 5777-2008 |
| 7 | エディテスト | パーツごとに | - | GB/T 7735-2004 |
| 8 | 結晶間腐食試験 | 各バッチの2つの鋼管の間からサンプルを採取 | GB/T 4334-2008 | GB/T 4334-2008 |
表A.1 不同鋼のグレード比較
| 違う 違う | GB/T 20878-2007 年 | ASTM A959-09 | JIS G4303-2005 JIS G 4311-1991 年 | ISO/TS 15510:2003 ISO 4955:2005 | EN 10088:1-2005 | 農産物 5632年から1972年 | |
| 単一デジタルコード | グレード | ||||||
| 1 | S30210 | 12Cr18Ni9 | S30200302 | SUS302 | X10CrNi18-8 | X10CrNi18-81.4310 | 12X18H9 |
| 2 | S30408 | 06Cr19Ni10 | S30400304 | SUS304 | X5CrNi18-9 | X5CrNi18-101.4301 | - |
| 3 | S30403 | 022Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | X2CrNi19-111.4306 | 03X18H11 |
| 4 | S30458 | 06Cr19Ni10N | S30451,304N | SUS304N1 | X5CrNiN18-8 | X5CrNiN19-91.4315 | - |
| 5 | S30478 | 06Cr19Ni9NbN | S30452,XM-21 | SUS304N2 | - | - | - |
| 6 | S30453 | 022Cr19Ni10N | S30453,304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-101.4311 | - |
| 7 | S30908 | 06Cr23Ni13 | S30908,309S | SUS309S | X12CrNi23-13 | X12CrNi23-131.4833 | - |
| 8 | S31008 | 06Cr25Ni20 | S31008,310S | SUS310S | X8CrNi25-21 | X8CrNi25-211.4845 | 10X23H18 |
| 9 | S31608 | 06Cr17Ni12Mo2 | S31600316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-21.4401 | - |
| 10 | S31603 | 022Cr17Ni12Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-21.4404 | 03X17H14M3 |
| 11 | S31609 | 07Cr17Ni12Mo2 | S31609,316H | - | - | X3CrNiMo17-13-31.4436 | - |
| 12 | S31668 | 06Cr17Ni12Mo2Ti | S31635,316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-21.4571 | 08X17H13M2T |
処理:W-H,W-C
納品の技術条件:熱処理とピクルングまたは保護環境熱処理
以下の分野で広く使用されています.液体輸送

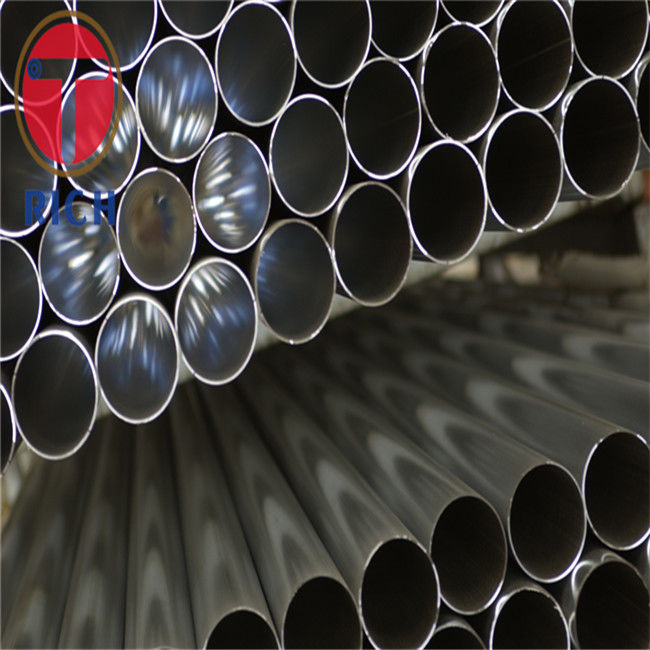

製品画像:
