材料: | 10# 20# 45# Q235 Q345 | 形状: | 特別な形は顧客の要求によって作り出すことができます |
---|---|---|---|
タイプ: | 特別な定形鋼鉄管 | 使用法: | 構造の、用具および機械類部品 |
表面に: | 反錆の保護を使って | 外径: | 4-1200mm |
重量: | 0.3-200mm | 長さ: | 1.5-9m |
ハイライト: | 合金鋼鉄継ぎ目が無い管,構造スチールの正方形の管 |
鋼鉄等級:
10#/20#/35#/45#/Q195/Q215/Q235/Q295/Q345/Q390
適用:
構造部品、用具および機械類部品で使用される
生産方法:
冷たい-引かれる
管のタイプ:
中国の標準GB/T 3094に従う継ぎ目が無い管、か顧客の要求に従う溶接された管
許容:
に従う次のテーブル、または顧客の要求。
幅のための許容 | |||
サイズ(mm) | 許容(mm) | ||
概要 | 高い等級 | ||
幅A/B | ≤30 | ±0.30 | ±0.20 |
>30-50 | ±0.40 | ±0.30 | |
>50-75 |
±0.80%A ±0.80%B |
±0.70%A ±0.70%B |
|
>75 |
±1%A ±1%B |
±0.8%A ±0.8%B |
壁厚さのための許容 | |||
サイズ(mm) | 許容(mm) | ||
概要 | 高い等級 | ||
幅A/B | ≤1.0 | ±0.18 | ±0.12 |
>1.0-3.0 |
+15%の重量 -10%重量 |
+12.5%の重量 -10%重量 |
|
>3.0 |
+12.5%の重量 -10%重量 |
±10%の重量 |
管のための端の気流の悪さ:
に従う次のテーブル、または顧客の要求。
端の気流の悪さ | |||
サイズ(mm) | 許容(mm) | ||
概要 | 高い等級 | ||
幅A/B | ≤30 | 0.20 | 0.10 |
>30-50 | 0.30 | 0.15 | |
>50-75 | 0.80% | 0.50% | |
>75 | 0.90% | 0.60% |
曲がること:
一般的な管のために、曲がることは≤4.0mm/m総直線性は≤0.4%べきです。
高い等級の管のために、曲がることは≤2.0mm/m総直線性は≤0.2%べきです。
機械特性:
鋼鉄等級 |
引張強さ MPa |
降伏強さ MPa |
延長 % |
より少しより | |||
10 | 335 | 205 | 24 |
20 | 390 | 245 | 20 |
35 | 510 | 305 | 17 |
45 | 590 | 335 | 14 |
Q195 | 315 | 195 | 22 |
Q215 | 335 | 215 | 22 |
Q235 | 375 | 235 | 20 |
Q295 | 430 | 295 | 22 |
Q345 | 510 | 345 | 21 |
Q390 | 530 | 390 | 18 |
端の形:
管の両端は軸線への完全な端の表面の垂直に切られるべきで、bursは端から取除かれます。
配達状態:
冷たい-、熱処理はまた受諾可能です引かれて。

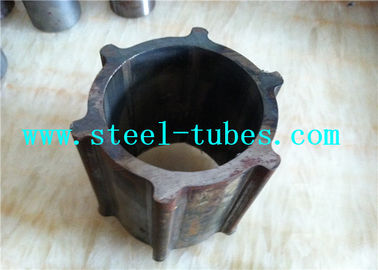

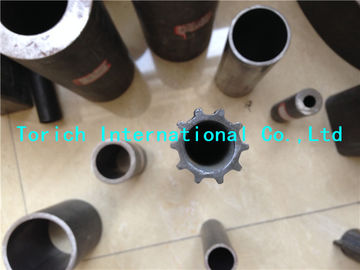

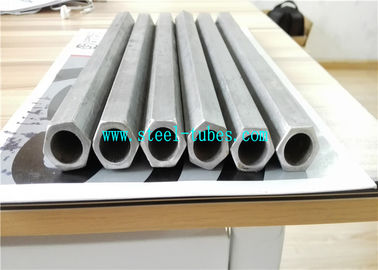

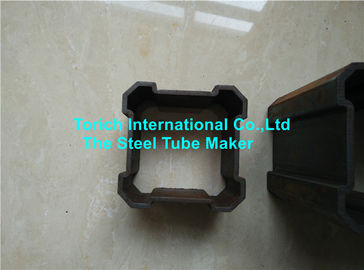

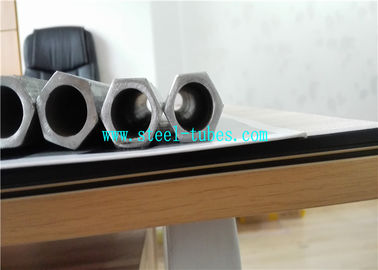

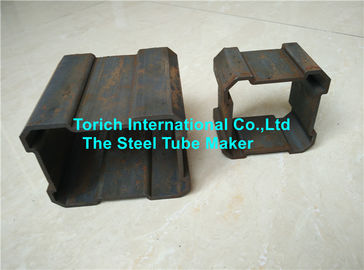

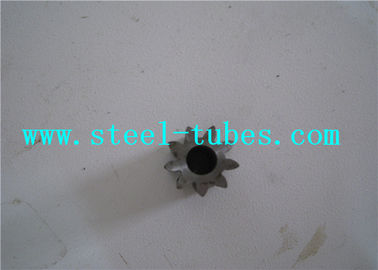

製品イメージ:
