| ブランド名: | Torich |
| モデル番号: | GB13296-1991 |
| MOQ: | 1000 kg |
| 価格: | 交渉可能 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン |
| 供給能力: | 1 年ごとの 5000tons |

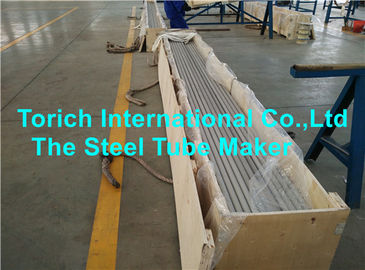

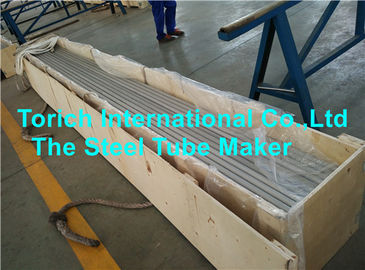

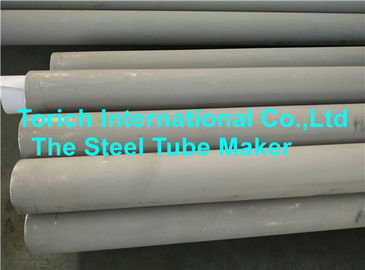

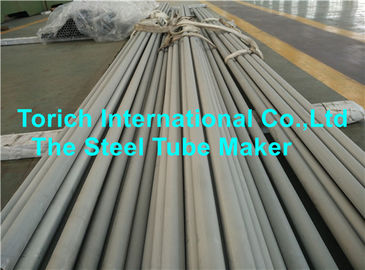

GB13296 -1991 ボイラー熱交換器のための高圧精密鋼管
ボイラーと熱交換器のためのシームレスステンレス鋼管は,中国の国家標準GB13296-91に従って製造されています.
GB13296-91は,ボイラーと熱交換器に使用されるシームレスステンレス鋼管に適用される規格です.
GB13296-1991 ボイラー,熱交換器のためのシームレスステンレス鋼管
0Cr18Ni9 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
テクニカル・スタンダード:GB13296-91
縫い目のないステンレスボイラー管の許容量:
| 生産方法 | サイズ (mm) | 許容性 | |
| 熱巻き (エクストルーション) | 過剰摂取 | ≤140 | ±1.25% |
| >140 | ±1.0% | ||
| WT | ≤10 | ±12.5% | |
| >10 | ±15% | ||
| 冷たく引っ張って (冷たく巻き) | 過剰摂取 | 8~30 | ±0.20mm |
| >30~50 | ±0.30mm | ||
| >50 | ±0.8% | ||
| WT | 1.0~3 | +12% -10% | |
| >3.0 | ±10% | ||
長さ:
長さまたは一般鋼管:
ホットローリング (エクストルーション) 管: 3~12m
冷筋 (冷筋巻き) 管: 3~8m
水管とボイラー用鋼管の長さ:
ホットローリング (エクストルーション) 管: 4~12m
冷たく引っ張られたチューブ: 4~8m
屈曲容量:
WT≤15mm,曲率≤1.5mm/m
WT>15mm,曲率≤2.0mm/m
端形:
パイプの両端は,直角で切断され,バースを取り除く
メカニカルプロパティ
鋼管の長長機械的性質の熱処理は,標準に従って行う.
| 材料 | 張力強度 MPa ≥ | 収力強度 MPa ≥ | 伸縮 % ≥ |
| 0Cr18Ni9 | 520 | 205 | 35 |
| 1Cr19Ni9 | 520 | 205 | 35 |
| 0Cr19Ni10 | 480 | 175 | 35 |
| 1Cr18Ni9Ti | 550 | 205 | 40 |
| 0Cr18Ni12Mo2Ti | 530 | 205 | 35 |
| 0Cr26Ni5Mo2 | 590 | 390 | 18 |
| 1Cr17 | 410 | 245 | 20 |
| 00Cr27Mo | 410 | 245 | 20 |
| 1Cr25Ti | 440 | 245 | 17 |
硬さ:
W.T. ≥ 2 mm の管については,ロックウェル硬度試験を行うべきである.
シームレスボイラー管の試験:
1折りたたみテスト:
OD ≤22mm のとき,折りたたみ試験を受ける.折りたたみ角は90度,折りたたみ半径は鋼管の外径の6倍である.
2液体試験
渦巻電流試験では,液圧試験の代わりに超音波試験を使用することができる.渦巻電流試験では,GB/T 7735-1995 Gr. Aを遵守する必要があります.超音波試験では,GB/T 5777-1996 Gr.C8 に従う必要があります.
3. 平坦化テスト
4フランジングテスト
5拡張テスト
