起源の場所:
浙江省/中国
ブランド名:
TORICH
証明:
ISO9001 ISO 14001 TS16949
モデル番号:
マルチコアチューブ

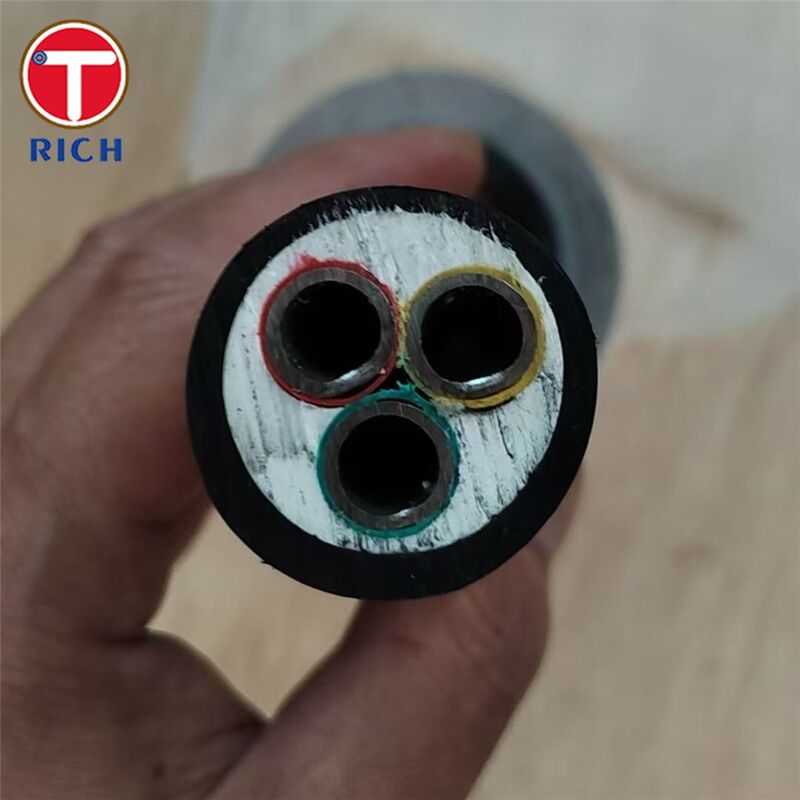

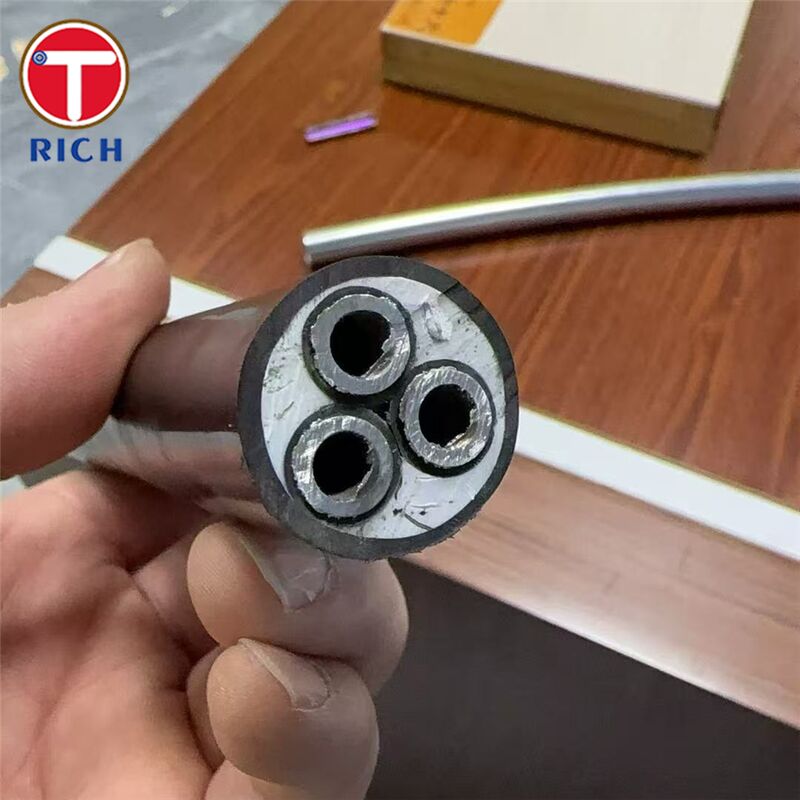

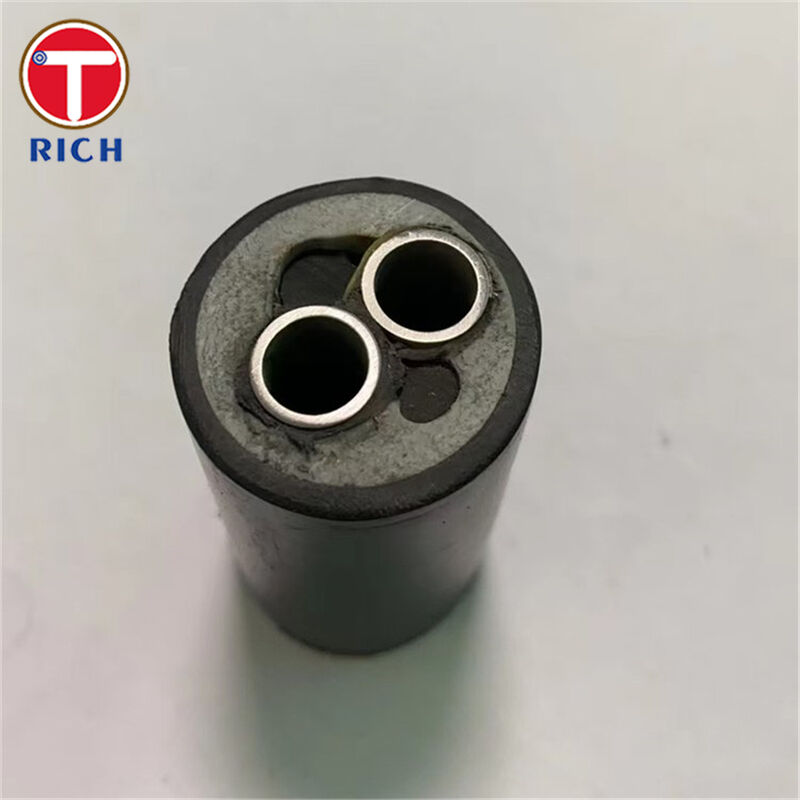

多コア管 (多線管束とも呼ばれ) は,複数の管を統合するプリファブリック組成体である.縫い目のないステンレス鋼管 核1 の内側エクストルーデッドプラスチック製の保護ジャケット水力,気力,潤滑,計測線を狭い船内空間を通し,より少ないクランプ,関節,および設置ステップで路線するように設計されています.
建設:2 ステンレス管のコア12個が,共通の外殻 (プラスチックカバー) の内側に (平行または螺旋式) 組み込まれています.
中核管の材料 (典型的なオプション):304L / 316L / デュプレックス 2205 / スーパー デュプレックス 2507 / 904L (その他はご要望により).
コアチューブサイズ (船の典型的なバンドル範囲):OD 3~12 mm;壁 0.5~2.0 mm (カスタマイズ可能)
配達表:長い連続長さは,フィールドジョイントや潜在的な漏れ点を減らすことができます.
外着の材料 (典型):PVC / TPU / PE / PP / PVDF (および類似の熱プラスチック),温度,化学的露出,磨きニーズによって選択されます.

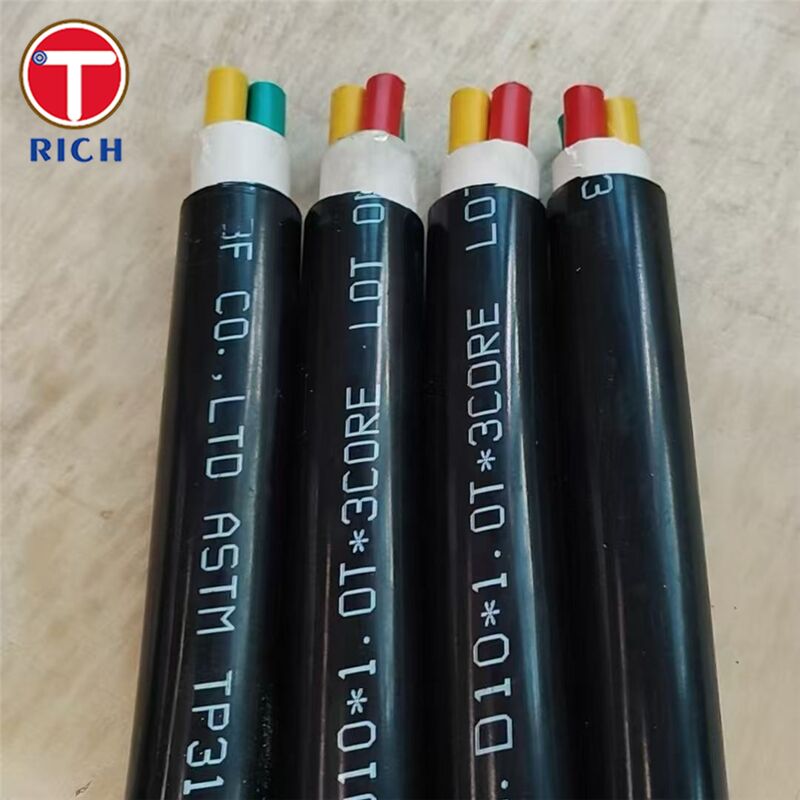

識別:コアごとに色コード/番号/レーザーマークを付けます.
試験 (典型):水静電/気圧電/渦巻電/ヘリウム漏れ (プロジェクトの臨界程度ごとに)
空間節約のライン管理複数の回路を 1 つの経路されたバンドで,多くの分離したチューブ走行ではなく,
耐腐食管内核:海洋湿度や塩化物への曝露に適したステンレス/デュプレックスグレード (グレードの選択は重症度によって異なります)
防護用プラスチックジャケット衝突/磨損のバッファと 設置と運用中の操作の容易さ
より少ない接続:長いコイルとバンドルされたルーティングは切断/溶接/フィッティングを減らすのに役立ちます.
海水/塩素に耐えるか,早期腐食を防ぐか?
塩化水処理や海水処理の際には 塩化水処理の厳しさに合わせてsuper duplex 2507は海水/プロセスシステムと腹部の水力管/プロセスシステム向けに設計されています強い穴抵抗と強いSCC抵抗があります.
長い航海で漏れを防ぐ方法
漏れリスクは,関節,卵性/許容度,および設置処理によって引き起こされる.長い連続コイルを使用し,フィールド関節を最小限に抑えることは,制御ラインスタイルのチュービングのための実証されたアプローチである. さらに,高素質の水力管/計器管は,通常,滑らかな表面と,クランプ性能を改善し,漏洩リスクを軽減するために,狭い許容量で供給されます..
装着とサービス中に外層が実際に包帯を保護するでしょうか?
ポリマー包装/ジャケットは保護枕, 操作を改善し,衝撃保護を提供します.また,金属と金属の接触を軽減し,経路中に束を滑らせやすくします.ジャケット材料は選択できます (PP/PE/PVDFなど).) 温度と化学的曝露を合わせる.
| グレード | 標準名称 | C について | そうだ | ミニ | P | S | C.C. | ニ | モー | N | クー |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 304L | EN 1.4307 / UNS S30403 | ≤0.030 | ≤100 | ≤200 | ≤0.045 | ≤0.015 | 17.5 ¥195 | 8.0 ¥105 | ほら | ≤0.11 | ほら |
| 316L | EN 1.4404 / UNS S31603 | ≤0.030 | ≤100 | ≤200 | ≤0.045 | ≤0.015 | 16.5 ¥185 | 10.0130 | 2.00250 | ≤0.11 | ほら |
| デュプレックス 2205 | EN 1.4462 / UNS S31803/S32205 | ≤0.030 | ≤100 | ≤200 | ≤0.035 | ≤0.015 | 21.0 ¥230 | 4.5・65 | 2.50350 | 0.10・022 | ほら |
| スーパーデュプレックス 2507 | EN 1.4410 / UNS S32750 | ≤0.030 | ≤100 | ≤200 | ≤0.035 | ≤0.015 | 24.0260 | 60.08. 銃を撃った0 | 3.00 ¥450 | 0.24・0.35 | ほら |
| 904L | EN 1.4539 / UNS N08904 | ≤0.02 | ≤0.70 | ≤200 | ≤0.03 | ≤0.01 | 19.0210 | 24.0260 | 4.00500 | ≤0.15 | 1.20・200 |
| グレード | 0.2% 試料/出力強度 | 張力強度 | 伸縮 | 硬さ |
|---|---|---|---|---|
| 304L (1.4307 / S30403) | ≥175 MPa | 500~700 MPa | ≥45/35 % | ≤215 HB |
| 316L (1.4404 / S31603) | ≥200 MPa | 500~700 MPa | ≥40/30 % | ≤215 HB |
| デュプレックス 2205 (1.4462 / S31803) | ≥450 MPa | 650~880 MPa | ≥25 % | ≤270 HB |
| スーパーデュプレックス 2507 (S32750) | ≥550 MPa | 800〜1000 MPa | ≥25% (A) / ≥15% (A2") | ≤32 HRC |
| 904L (1.4539 / N08904) | ≥230 MPa | 530~730 MPa | ≥35/30 % | ≤230 HB |
ASTM:A269;A789/A790
EN:EN 10216-5とEN 10088シリーズ
GOST についてGOST 9941
JIS: はいJIS G3459; JIS G3463
GB:GB/T 13296; GB/T 14976
主な分野:耐腐蝕性,コンパクトなルーティング,信頼性が重要な船舶建設,海洋およびオフショアプラットフォーム,および関連する流体/制御システム
船舶における典型的な用途 (例)
水力制御:ステアリング,スタビライザー,ラック/ドア操作,デッキ機械の制御回路
パネウマ/自動:空気制御線とバルブ操作信号
計測装置:圧力/温度インパルス線と監視接続
海上・海底インターフェース (適用される場合):ハイドロリックと化学注入/制御ライン
A: 製造者でも取引できる
A: 一般的には,商品が在庫なら10~15日,または商品が在庫でない場合は30~40日です.
量によって決まります
A: はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
A: 支払いは<=2000USD,100%事前. 支払いは>=2000USD,30%T/T事前,出荷前の残高.
もし別の質問があれば,私に連絡してください.
