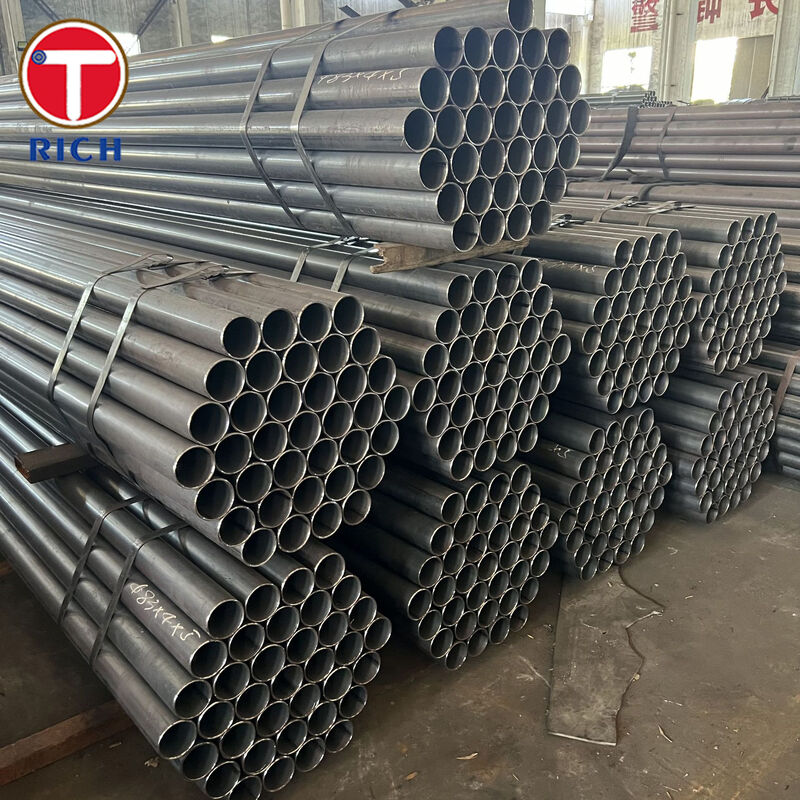

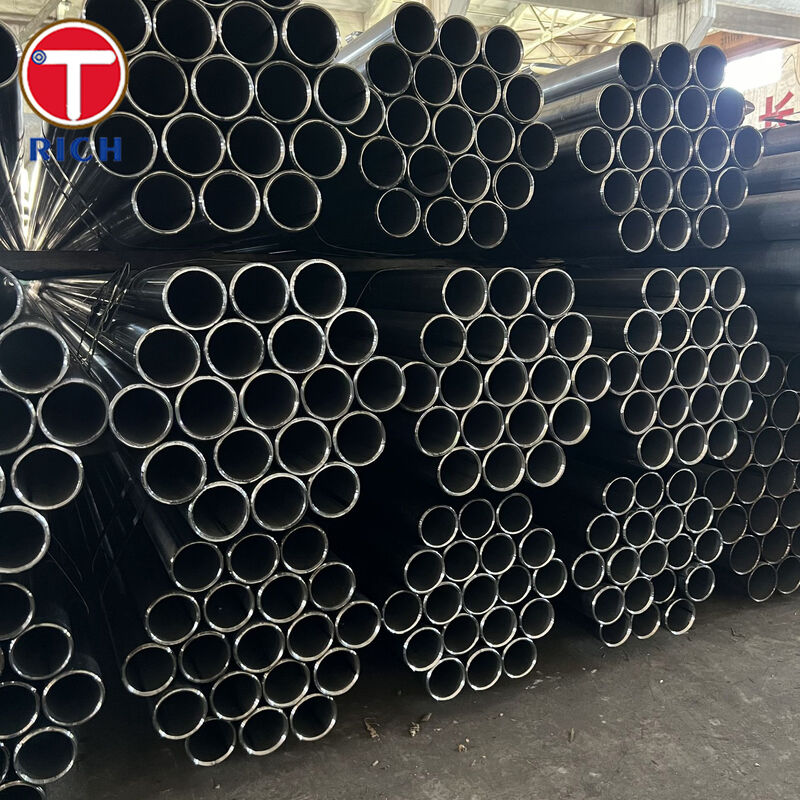

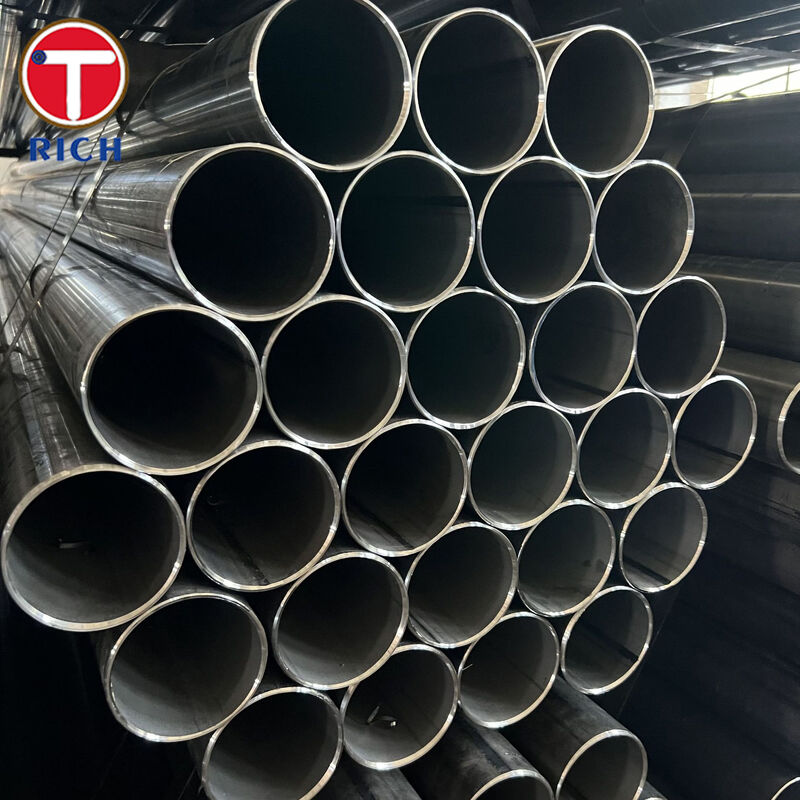

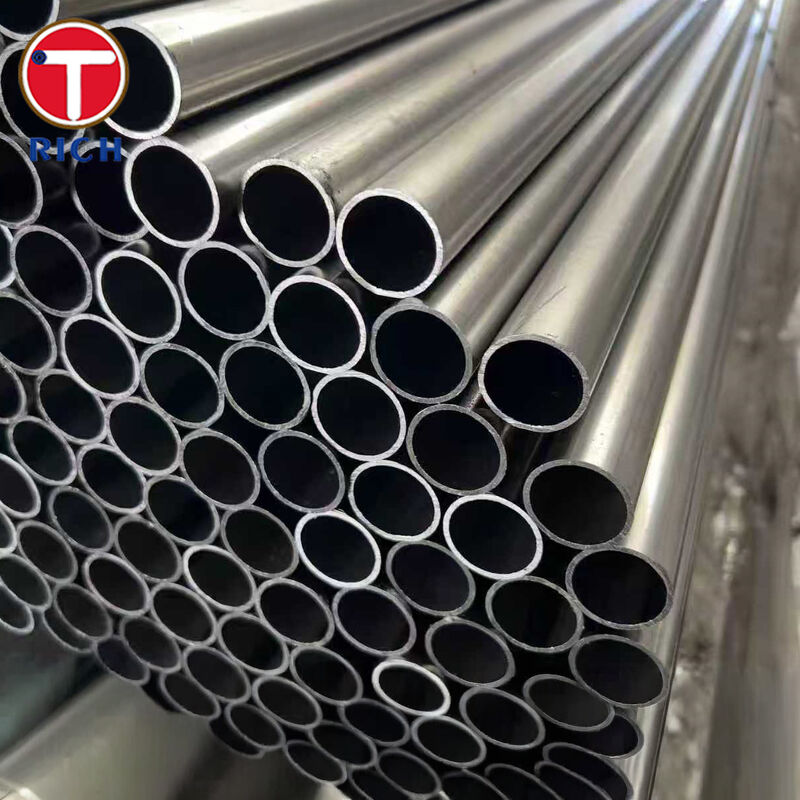

CDWパイプ (小直径) 自動車部品用冷引合金精密鋼管
材料
この製品は冷たく引かれた高精度鋼管: 鋼筋は形状と溶接管に詰め込み冷凍抽出達成する高次元精度,より良い同心度, そして滑らかな表面安定したフィットアップ,繰り返しの形状,一貫した機械性能を必要とする自動車部品に最適です.
仕様
-
タイプ:溶接した冷引精密管 (CDW)
-
サイズフォーカス:小直径 (典型的な自動車シリーズ,カスタム可)
-
オーダーサイズ:OD/ID,OD/WT,またはID/WT (必要に応じて)
-
配送条件 (応募ごとに選択してください): +C, +LC, +SR, +A, +N
-
表面塗装:滑らかな内側・外側表面;標準的な表面の最大粗さ要件を指定することができる.
-
検査:寸法検査,張力試験,視力検査.任意の粗度報告とNDTが指定できます.
-
腐食防止と包装:断固とした腐食保護は,通常,別々の合意がない限り提供されます.
主要 な 特徴
-
正確なOD/IDと壁制御自動組立および密着部品用
-
表面質の改善低摩擦運動部品を支える冷引後,清潔な形状
-
安定した機械特性配送条件により選択可能 (+SR / +Nは平衡した強度と形容性のために一般的に選択される)
-
溶接しやすさと形容性が良い折りたたみ,拡張,燃焼,およびその後の製造用
わたしたち の 利点
-
ロボット/自動組み立ての厳格な許容量と表面要求を満たすことができるか?
はい.精密なアプリケーションは,定義された許容量システムと指定された最大表面荒さ要件によってサポートされます.追加の荒さ測定/報告も合意できます. -
溶接縫合の整合性を確保し,隠された欠陥を防ぐにはどうすればよいですか?
管を供給することができます非破壊性試験 (NDT)指定されているように (例えば,縦方向の欠陥と漏れ防止性検証のための渦巻電流試験)熱流の原則と受容に基づく検査は,溶接管の品質管理に広く使用されています. -
監査については,完全な追跡可能性と検査証明書を提供していますか?
支持するEN 10204 検査文書 (例えば,必要な 3.1/3.2)標識のオプション (指定された場合の鋳造/熱識別を含む) を通じて熱/ロット追跡性を維持することができる.
化学組成
| グラード | 鋼番号 | C最大 | シ・マックス | Mn 最大 | P最大 | S最大 | Al (合計) min |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
メカニカルプロパティ
| グラード | 鋼番号 | +SR:Rmmin (MPa) | +SR:ReHmin (MPa) | +SR:A分 (%) | +N:Rm (MPa) | +N:ReH分 (MPa) | +N:A分 (%) |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270 ¥410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300~440 | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | 340 円480 | 235 | 25 |
| E275 | 1.0225 | 510 | 375 | 12 | 410・550 | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | 490・630 | 355 | 22 |
基準
-
ASTM:ASTMA513(ERW機械管;型/要件によって指定されたCDW/DOM型仕上げ)
-
EN: EN 10305-2(冷たい引く精密管の溶接;配送条件 +C/+LC/+SR/+A/+N)
-
GOST について GOST 10704(電熱で溶接された鋼管,通常は溶接管の供給チェーンに参照される)
-
JIS: はい JIS G3445(機械の構造目的の炭素鋼管)
-
GB: GB/T 24187(冷引精密単一の溶接鋼管)
応用分野
原産業界:自動車,一般工学,機械製造,水力/気力関連組成物,精密構造物
自動車業界で使用されている場合 (例)
-
ショックアブソーバー/ダムパー部品(内管,袖)
-
ステアリング・シャシー部品(スペース,スリーブ,サポートチューブ)
-
座席構造と安全部品(精密構造管)
-
機械加工された管状の部品プレス・フィット,ブッシング,ベアリングシートに一致するID/ODを要求する
