起源の場所:
Zhijiang/China
ブランド名:
TORICH
証明:
ISO9001 ISO 14001 TS16949
モデル番号:
ASTM B75 C12200

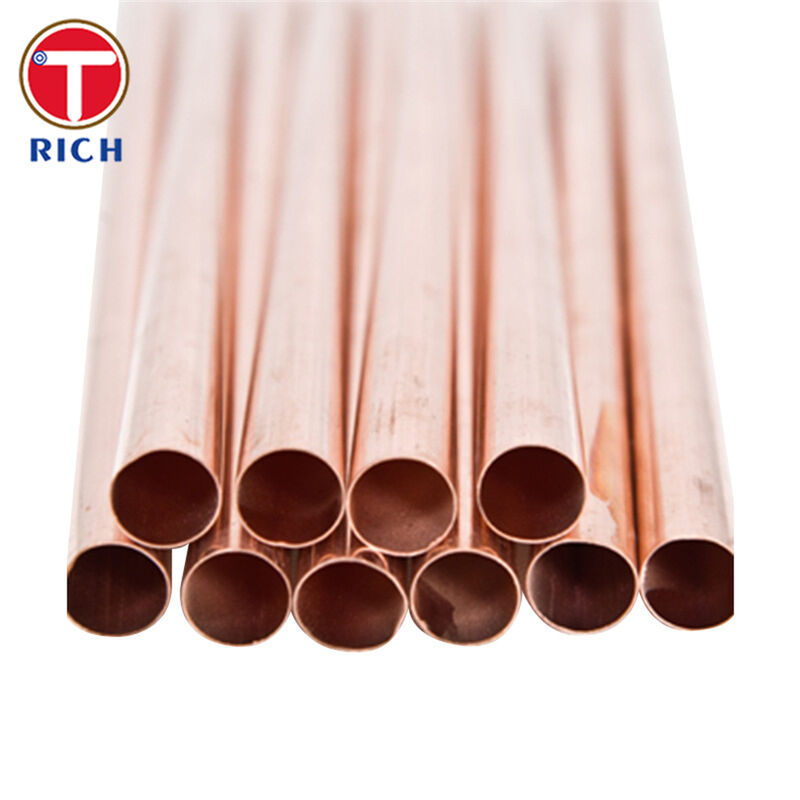

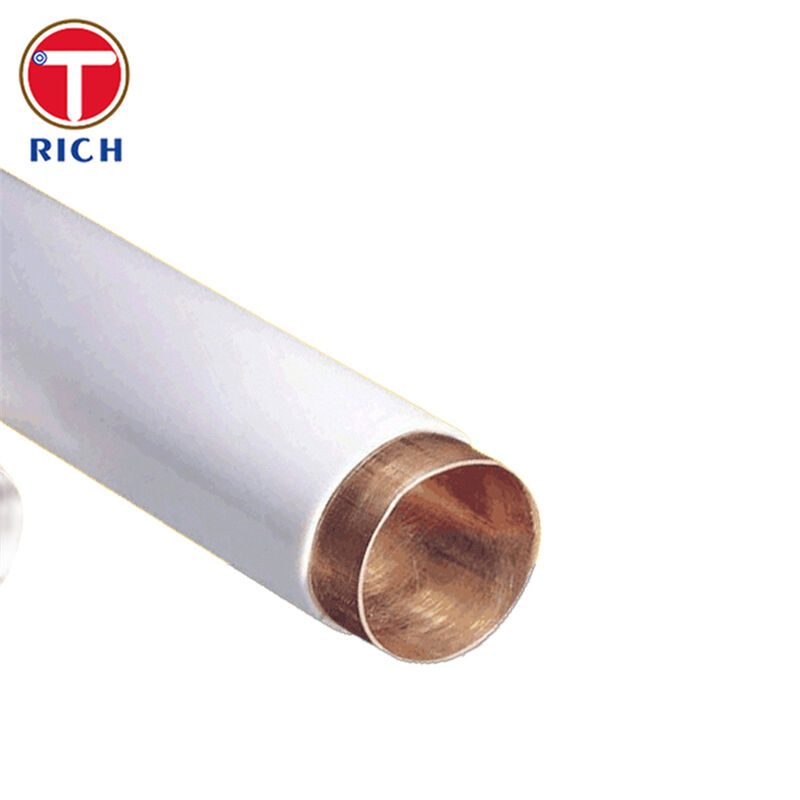

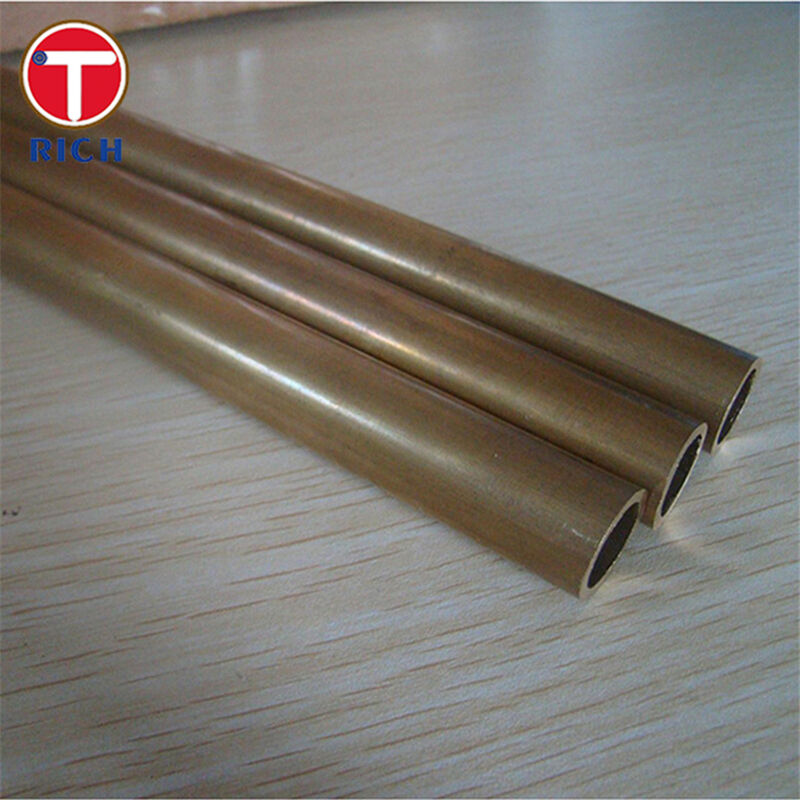

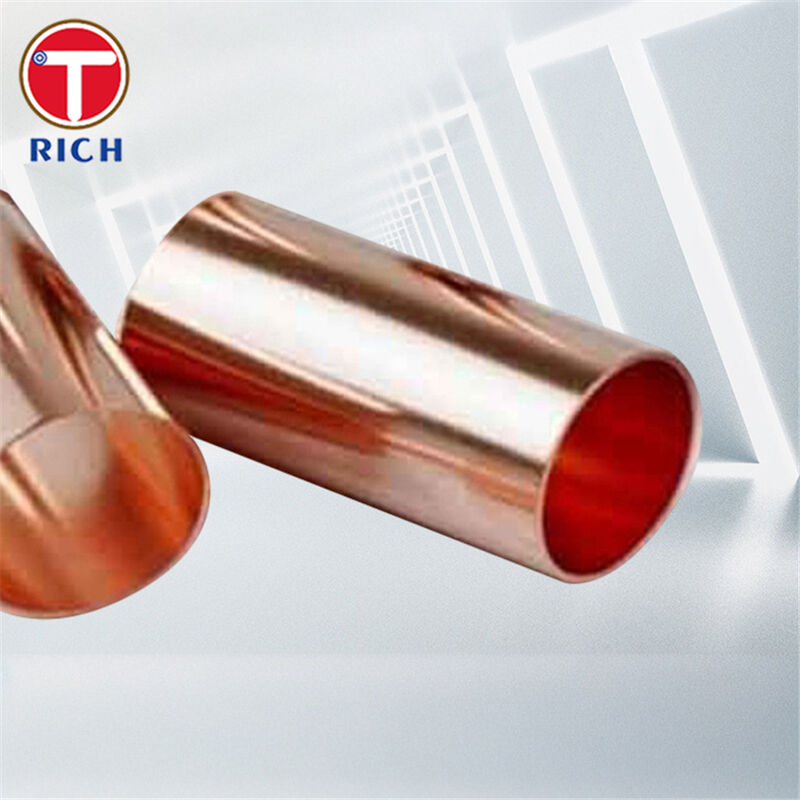

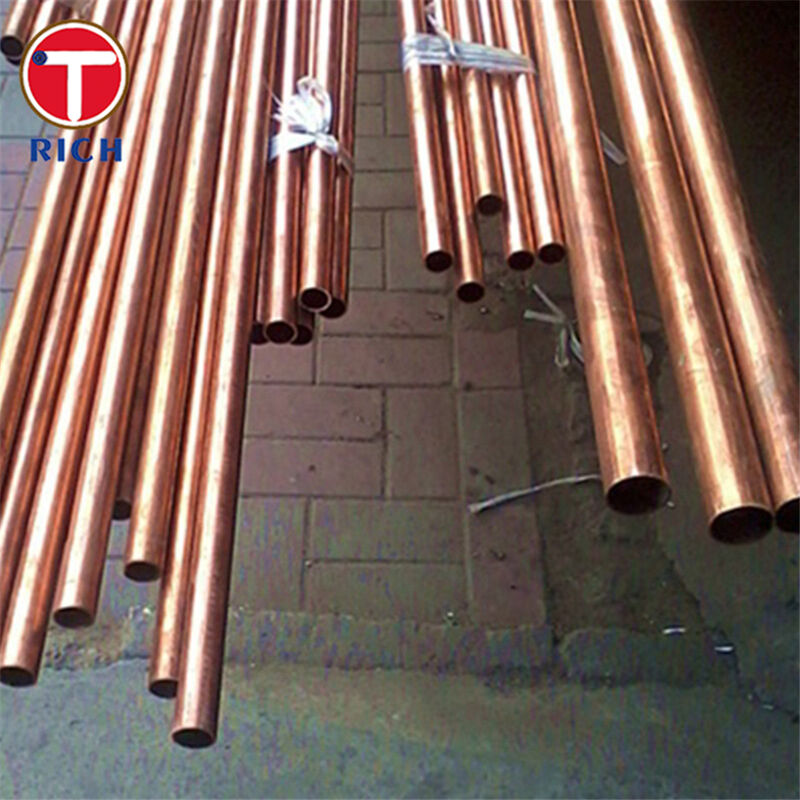

ASTM B75 C12200 銅合金管はシームレスで一般的なエンジニアリングサービスのために設計された冷たい引き寄せのリンゴ脱酸化銅 (Cu-DHP) 管で,蒸気追跡および低温から中温蒸気線に特に適しています..
合金 (UNS C12200 / Cu-DHP) は以下のものを組み合わせています.
非常に高い銅純度 (≥99.9% Cu Agを含む) で,酸化解消剤として0.015~0.040%のリンが含まれており,水素の破解耐性と良質の溶接性を保証する.
熱伝導性が優れ,蒸気と凝縮物環境では腐食耐性が良好.
これは,プロセスパイプライン,バルブ,機器および補助機器の蒸気追跡のための堅牢で経済的な選択になります.
グレードと標準
材料: リン酸脱酸化銅,P (Cu-DHP) の残留量が高い
UNS:C12200
製品形態:シームレス銅管
規定規格:ASTM B75 / B75M 縫合のない銅管
同等の名称 (参照)
EN:Cu-DHP,CW024A
JIS:C1220 (チューブ用C1220T)
GB: TP2 (リンゴ脱酸化銅管)
GOST: M1Ф型脱酸化銅,GOST 617銅管に使用される
製造プロセス
縫い目のない熱加工および冷引管
供給されるのは:
完全に焼却 (柔らかいコイル/直線)
要求に応じて軽く引くか硬く引く
蒸気追跡用の典型的な寸法
(設計によって,下記は一般的なトレーササイズです)
外径 (OD): 3/8" (9.52 mm), 1/2" (12.7 mm) は一般的に使用; 1/4" 〜 7/8" OD は利用可能
壁厚さ:通常,3/8"1/2"OD追跡チューブでは0.9~1.2mm
長さ:
平面巻きコイル:コイルあたり最大50~150m (典型)
直線の長さ:標準3~6m,要求に応じてカスタム
配達状況と完成
熱度: O60 (柔らかい熱化) は,柔らかい折りたたみのため,蒸気トレーシングに好ましい.より高い強度が必要な場合,ハードテンパー (H55/H80など) が利用可能である.
末端:平面末端,剥削;要求に応じて他の末端の準備
表面: 清潔で明るいまたは軽い酸化物,蒸気と凝縮液のサービスのために内部清潔性を制御する
蒸気追跡温度に最適化
ASTM B75 によるC12200銅管は,流体および蒸気線に広く使用され,低気圧および中気圧蒸気サービスに特有の高温で強度を維持する.
優れた熱伝導性
高熱伝導性 (約196W/m·K) は,蒸気から線路への効率的な熱伝送を可能にし,トレーサ数と蒸気消費を削減します.
水素分解に耐性
リン酸化は溶けた酸素を最小限に抑え,熱くて湿った状態での銅の重要な要件である"蒸気脆化" (水素病) を防ぐ.
蒸気/凝縮物における強い腐食耐性
C12200および関連するCu-DHP合金は,水,蒸気および多くの工業環境における一般的な腐食および穴への非常に優れた耐性を示し,蒸気管およびトレーサで長い使用寿命をサポートします..
簡単に 折り 形 を 作り,結びつけ られる
優れた冷凍加工能力と溶接/溶接特性により,狭い半径の曲がり,プロセスパイプの周りに巻き込み,信頼性の高い関節 (溶接,溶接,圧縮フィッティング) が可能です.
証明 さ れ た 標準 的 な 品質
ASTM B75は,一貫した,追跡可能な品質を確保するために,銅管の機械試験,水素脆性試験,膨張試験および非破壊性 (渦巻流/圧力) 試験を規定する.
適度な環境では 費用対効果が高く ステンレスとは対照的に
多くの設計では,銅トレーサーチューブは,介質と互換性のある場合,約400°F (204°C) までの蒸気サービスに推奨され,不oxidable steelよりも低材料と設置コストを提供しています.
蒸気追跡管のエンジニアと購入者からの一般的な質問に基づいて,この製品と私たちの供給アプローチは,主要な懸念に対処する方法です:
エンジニアリングガイドラインでは,飽和蒸気温が約400°F (204°C) を超えない場合,プロセスまたは環境が攻撃的に腐食しない場合,銅管が適していることを示しています.
C12200管は,設計圧力と適用されるパイプコードに従って選択された壁厚さで供給されます.蒸気追跡のベストプラクティス文書で推奨されているように,より重い壁がより厳しい熱循環のために提供できます..
私たちが提供するもの
適用レビュー (蒸気圧,温度,介質,環境) と,C12200銅が理想的なときと,316Lステンレストレーサチューブがより良い選択であるときのガイドライン.
壁厚さの選択とドキュメントを 内部基準とプロジェクト仕様に合わせます
設計ガイドは,銅は経済的であるが,腐食物質は水化学が悪い場合,罠と楽器を汚染することがあります.
私たちのアプローチ
制御された化学によるC12200を供給します 非常に低不純度で 蒸気,水,熱交換システムで実証されたサービスです
ご要望に応じて,以下を提供できます.
主要な蒸気/冷凝水システムのための前清掃/内部清掃管
コンデンサート処理プログラムとの互換性に関するガイドライン
高腐食性または汚染性のあるサービスのための代替的な316Lトレーサソリューション
ASTM B75/B75Mは,シームレスな銅管の化学,機械的特性,膨張試験,水素脆性試験,非破壊性試験に関する厳格な要件を定義する.
私たちが提供するもの
材料試験報告書 (EN 10204 3.1) に,以下の事項が含まれます.
化学分析 (Cu,P,残留物)
張力試験結果と硬さ
必要に応じて膨張/平坦化試験
エディ・ストリームまたは水静止/空気力試験
熱,コイル,バンドルによる完全な追跡可能性,ASTM/顧客仕様に準拠したパッケージとマーク
蒸気追跡設計ガイドラインは,効率的な設置のために長連続で3/8"と1/2"OD銅またはステンレスチューブの使用を強調しています.
利点はここにあります
柔らかいアニールされたC12200コイルは優れた柔らか性 (典型的なO60拉伸 220~260 MPa ≥40%長さ) を有し,加工ラインの周りをむくみなく緊密に包むことができます.
平面回転コイルは,関節と漏れ点を最小限に抑え,設置時間と保守リスクを削減します.
グローバルプロジェクトでは,ASTM,EN,JIS,GBおよびGOSTのドキュメントが混ざり合っていることが多い.Cu-DHP / C12200には,CW024A,C1220およびTP2およびロシアのM1F型銅へのよく確立されたクロス参照がある.
我々は支持する
データシートと証明書におけるクロススタンダードマッピング (ASTM ¥ EN ¥ JIS ¥ GB ¥ GOST)
文書にUNSと地方の指定の両方が要求されている場合,混合標準表示
| グラード | 標準 / システム | 典型的な説明 | ク (分,質量%) | P (Wt%) | 注記 |
|---|---|---|---|---|---|
| C12200 について | ASTM (UNS) | リン酸脱酸化銅,高残留P (Cu-DHP) | 99.9 (Cu+Ag) | 0.015・0040 | 標準のチューブ用Cu-DHP 蒸気追跡用には最適です |
| C12000 | ASTM (UNS) | リン酸脱酸化銅,低残留P (Cu-DLP) | 99.9 (Cu+Ag) | 00.0040.0 ほら012 | C12200よりも高い伝導性,少し低い残留P |
| CW024A | EN 12449 | リン酸脱酸化銅管 (Cu-DHP) | 99.9 (Cu+Ag) | 0.015・0040 | 構成はC12200とほぼ一致しています |
| C1220 | JIS H3300/H3100 | リン酸脱酸化銅 | 99.9 | 0.015・0040 | 広範囲にわたって HVACと配管管に使用されています. |
| TP2 | GB/T 5231 | リン酸脱酸化銅 | 99.9 (Cu+Ag) | 0.015・0040 | 中国級は直接C12200/C1220/Cu-DHPと交差している. |
| グラード | 標準 / 温度 | 張力強度 Rm (MPa) | 収力強度 Rp0.2 (MPa) | 伸縮A (%) | 硬さ | 注記 |
|---|---|---|---|---|---|---|
| C12200 について | ASTM,柔らかいO60 | 220 円260 | ~70~90 (典型的な) | ≥40 | 50~70 HV | 柔らかいO60管の典型的な値 |
| C12000 | ASTM,柔らかいO60 | 210×250 | ~ 65 円 85 円 (典型) | ≥35 | 45・65 HV | C12200に似ている強度です |
| CW024A | EN,チューブR200 (アニール) | ≥200 | ≈80 (参照) | ≥40 | ≤110 HBW | EN Cu-DHP R200のチューブに関するデータ,t ≤20 mm |
| C1220 | JIS,アニール (O) | ≥195 | ほら | ≥35 | (柔らかい) | 焼却したJIS C1220チューブの代表です |
| TP2 | GB,柔らかいストライプ/チューブ | ≈195~250 (柔らかい範囲) | ほら | ≈30 ̇40 | 60~90 HV | C12200/CW024Aと比較できる柔らかい状態. |
ASTM (アメリカ)
ASTM B75/B75M 縫い目のない銅管 (UNS C12000とC12200をカバーする).
ASTM B280 換気器や冷却用シームレス銅管 (C12200)
ASTM B111 銅および銅合金無縫冷凝管および熱交換管
EN (ヨーロッパ)
EN 12449 銅と銅合金 縫い目のない一般用途の丸い管 (Cu-DHP,CW024A)
EN 13600 / EN 1057 電気および配管用用の銅管の追加規格
GB (中国)
GB/T 5231 鍛造銅と銅合金 (TP2) の指定と化学組成
GB/T 1527 銅と銅合金から成る抽出管
GB/T 18033 縫い目のない銅製の水とガス管
JIS (日本)
JIS H3300 銅と銅合金によるシームレスパイプとチューブ (C1220Tを含む)
GOST (ロシア/CIS)
GOST 617-2006 一般用途の丸型銅管と銅管 技術条件 (M1/M1Ф型などの銅管に適用される)
高熱伝導性,良好な耐腐蝕性,優れた形容性により,C12200/Cu-DHP管は,以下に広く使用されています.
蒸気追跡と蒸気線
熱交換機,冷却機,蒸発機
HVACと冷却管
熱水と冷水の配給
化学・加工工場のパイプ (非攻撃的メディア)
プロセスパイプラインの蒸気追跡
公共事業の流通のための蒸気線
バルブ,計器,補助装置
熱交換器とコイルの用途
建物サービスとHVAC蒸気利用
A: 製造者でも取引できる
A: 一般的に,商品が在庫なら10~15日,または商品が在庫でない場合は30~40日です.
量によって決まります
A: はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
A: 支払いは<=2000USD,100%事前. 支払いは>=2000USD,30%T/T事前,出荷前の残高.
もし別の質問があれば,私に連絡してください.
