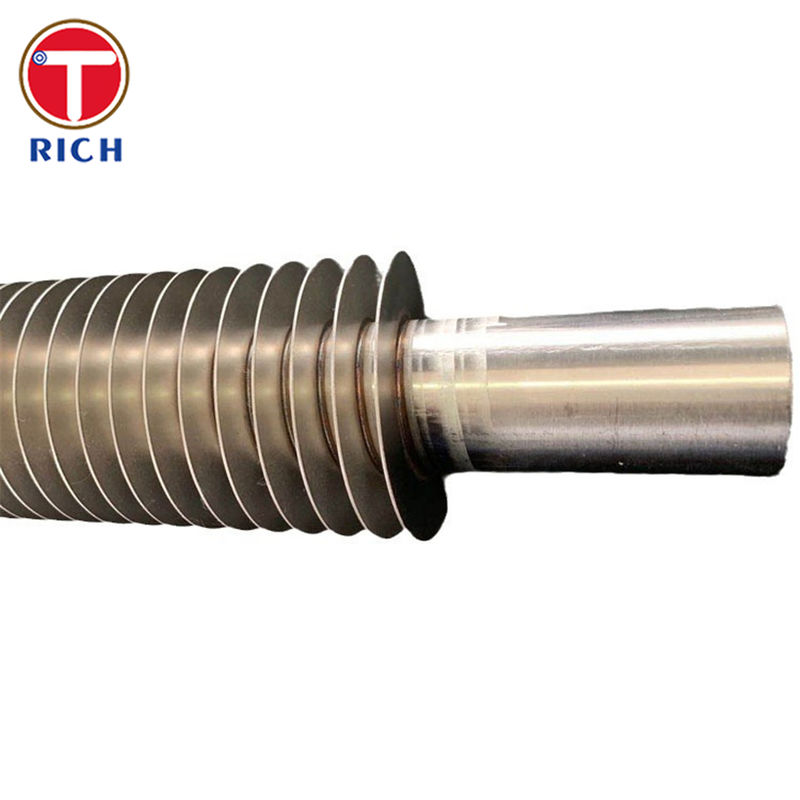

L フィンのチューブ合金鋼回転傷 換気熱器のためのシームレスフィンのチューブ

材料説明

この製品は,シームレス Cr 摩合金鋼ボイラー/熱交換管の上に構築された,ストレンスワンド L 型スピラルフィンチューブです.ベースチューブは,通常,ASTM A213 T11/T22などのグレードで供給されます.EN 10216-2 13CrMo4-5JIS G3462 STBA22 または GB 5310 12Cr1MoVG,これらはすべてボイラーや空気冷却式換熱器の高温,圧力耐用サービス用に設計されています.

アルミニウムまたは銅のフィンのストライプは,冷たい形に形作られ,合金鋼管の周りに圧縮下で螺旋回転して,フィンのフィンはチューブ表面に強く押されます.絶え間ない螺旋翼を備えて,熱接触が良好で,管壁を環境による腐食から部分的に保護する.

仕様

ベースチューブ

• 材料の選択肢 (シームレス,合金鋼)

  • ASTM / ASME:A213 / SA213 T11,T22

  • EN: 13CrMo4-5からEN 10216-2まで

  • JIS:STBA22からJIS G3462まで

  • GB: 12Cr1MoVG から GB/T 5310

• 外径:約16 ′′50.8 mm (5/8" ′′2")

• 壁厚さ: 適用に応じて,空気冷却器の場合は通常2~8mm

フィン・ジオメトリ(典型的なL型傷のフィン)

• フィンタイプ:L足,螺旋回り

• フィン材料:アルミまたは銅のストライプ

• 羽の高さ: 約16.5mmまで

• 羽根厚さ: ~0.4~0.6mm (≈0.015~0.020")

• フィンピッチ:約2.1mm (≈12 FPI) から上へ,各作業に最適化

操作範囲

• 羽の温度が通常約150°C~230°Cである空中での使用のために設計された

• 基本合金管のグレードは,ボイラー/圧力管の基準に沿って,流体側ではるかに高い金属温度をサポートする (通常,コード使用のCrMo鋼では500~580 °Cクラス).

主要 な 特徴

1. 高温移転表面密度

   • 連続した螺旋翼は外面面積を劇的に拡大し,赤裸の管と比較して,はるかに少ない管とより小さな冷却器束で同じ熱負荷を可能にします.

2. 効率的なフィンをチューブとの熱接触

   • L脚のフィンの幾何学と巻き込み張力がフィンのフィンをチューブの表面にしっかり押し付け,接触熱抵抗を最小限に抑え,チューブの全長に沿って均質な熱伝達を促進します.

3. 高温,高圧サービス用合金鋼コア

   • Cr·Mo合金管のグレードは,T11,T22,13CrMo4-5,STBA22および12Cr1MoVGのような高スリップ破裂強度を提供します.ボイラーと空気冷却式換熱器の使用に適した酸化耐性と溶接性.

わたしたち の 利点

下記は,空気冷却のペニント管の購入者が一般的に提起するいくつかの懸念事項であり,この製品がそれらを解決するためにどのように配置されているかです.

1温度下ではフィニングが緊密に保たれ サイクルを始めるか止めるか?

• L脚の緊張巻きのフィンは制御された巻き込み緊張を使用し,フィンの足がチューブ表面にしっかりと座り,通常の温度サイクル中に接触を維持します.

• 合金鋼コアでは,フィンの材料と設計温度を合わせます.フィンの壁温度が中程度の範囲 (150~230 °Cまで) で,熱ショックが深刻でない場合,L型が使用されます.厳しい条件では,同じCrMo合金に基づく代替フィンの種類 (LL/KL/埋め込み) をお勧めできます.

2◎L型は私の冷却機の性能とコストのバランスをとっていますか?

• L型フィニング管は 最も費用対効果の高い螺旋フィニングソリューションです予算と表面面積が重要な場合,通常の冷却器の温度が高温炉の温度よりも高い場合.

• 外面面積を拡大することで,単一のフィニング管は複数の裸管を入れ替えることができ,必要な熱負荷を維持しながら,バンドルサイズ,ファンパワー,構造鋼および全体的なプロジェクトCAPEXを削減できます.

3室外冷却機の腐食と使用寿命はどう対処する?

• 合金鋼のコア管は高温酸化と蒸気側腐食に強い耐性を有し,空気側ではL足のフィンは,直接の大気にさらされることから部分的に管の壁を保護する..

• フィン材料 (アルミまたは銅) とオプションの金属化またはコーティングされた表面は,沿岸,工業,軽く腐食性のある大気に適するように選択することができます.湿った空気や 攻撃的な空気が支配する場所寿命が長くなるため,LL/KLフィニングやステンレス鋼のベースチューブ/フィニングの組み合わせに移行できます.

4. 管材は,私のコードと追跡性要件を満たしますか?

• 標準的なボイラー/熱交換器のグレードでCrMo合金管を提供しています:ASTM A213 T11/T22,EN 10216-2 13CrMo4-5,JIS G3462 STBA22およびGB/T 5310 12Cr1MoVG,EN 10204 に準拠するミール試験証明書 (通常は3つ).1) 熱番号の完全な追跡性

• 非破壊性試験 (渦巻電流または超音波),静水試験および次元検査は,重要な空気冷却熱交換器のサービスのクライアントの品質計画に一致するように指定することができます.

化学組成

メカニカルプロパティ

適用される基準

ASTM / ASME

• ASTM A213 / ASME SA213 縫い目のないフェリットとアウステニット合金鋼ボイラー,超熱器,熱交換管 (T11,T22など)

EN (ヨーロッパ)

• EN 10216-2 圧力用シームレス鋼管,非合金鋼および合金鋼で,特定の高温特性 (13CrMo4-5)

• EN 10028-2 / EN 10222-2 指定された高温特性を持つ平面製品と鍛造品,ヘッダーとコニフォールドをマッチするために使用されます.

JIS (日本)

• JIS G3462 ボイラーと熱交換器用合金鋼管 (STBA22および関連品種)

GB (中国)

• GB/T 5310 高圧ボイラー用シームレス鋼管 (12Cr1MoVGおよび関連するCrMoグレードを含む)

GOST (ロシア/CIS同等の)

• GOST 5520および高温圧力サービスにおけるEN 13CrMo4-5に広く認められている12KHM / 12Kh1MFのような合金ボイラー鋼に関する関連基準.

応用分野

一般的な用途
L型合金鋼の螺旋翼管は,空気冷却およびガスから液体への熱交換機で使用され,管内の熱いプロセス液体は,周りの空気またはフィン側でのプロセスガスによって冷却されます.特に水 が 希少 や 高価 で,空気 冷却 器 が シェル ・ チューブ の 水 冷却 器 に 優れ て いる 地域 で は よく 使い ます..

システム内の典型的な産業とポジション

• 発電 (熱,原子力,地熱)

  • 蒸気冷却用冷却機および蒸気冷却用冷却管

  • ボイラー用空気予熱機とエコノマイザーコイル

  • ジェネレーター用水素冷却機と潤滑油冷却機 (空気側)

• 石油・ガス・石油化学工場

  • 圧縮機の排気,ガス脱水,分割装置のためのエアフィンクーラー

  • 精製工場の空心コンデンサーと製品冷却器

  • 燃焼炉システムや公用設備のガス・空気・液体・空気冷却装置

• 化学肥料工場

  • アモニア,尿素,窒素酸の装置におけるプロセス流空気冷却機

  • 酸化装置やポリマー装置の熱回収冷却装置

• エコ,乾燥,一般産業

  • 大型空気処理装置や工業用 HVAC用で使用するフィニットチューブコイル

  • スプレードライヤー,オーブン,ガス処理乾燥用のエアヒーター

  • OEM機器とパッケージ化冷蔵庫のコンパクトのフィニングチューブ交換機

Q: 取引会社ですか? それとも製造会社ですか?

A: 製造者でも取引できる

Q: 配達時間はどれくらいですか?

A: 一般的に,商品が在庫なら10~15日,または商品が在庫でない場合は30~40日です.

量によって決まります

Q: サンプルは無料ですか? それとも追加ですか?

A: はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.

Q: あなたの支払い条件は?

A: 支払いは<=2000USD,100%事前. 支払いは>=2000USD,30%T/T事前,出荷前の残高.

もし別の質問があれば,私に連絡してください.
