耐腐食性のある不?? 鋼毛細管,高次元容量
製品詳細

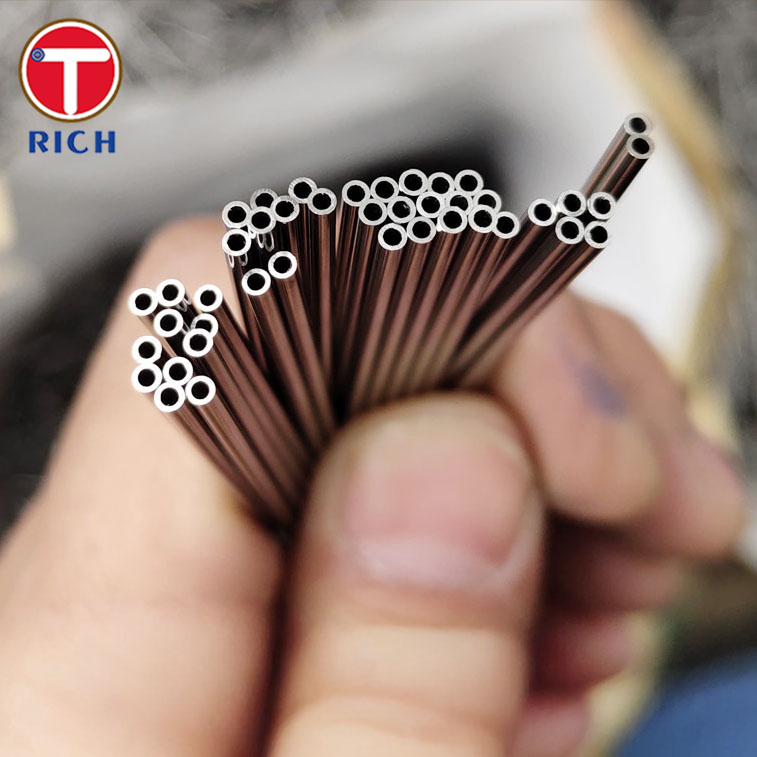

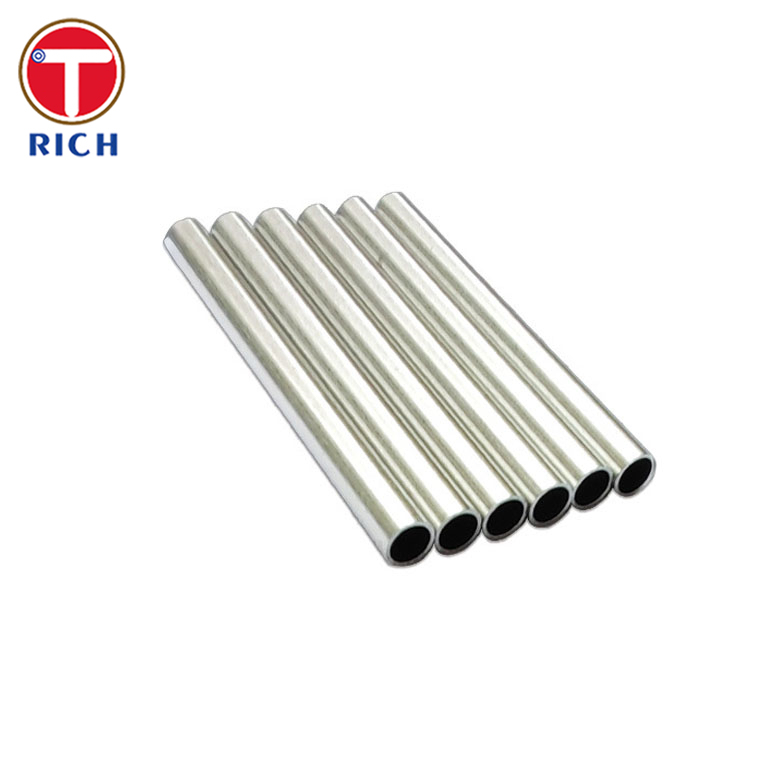

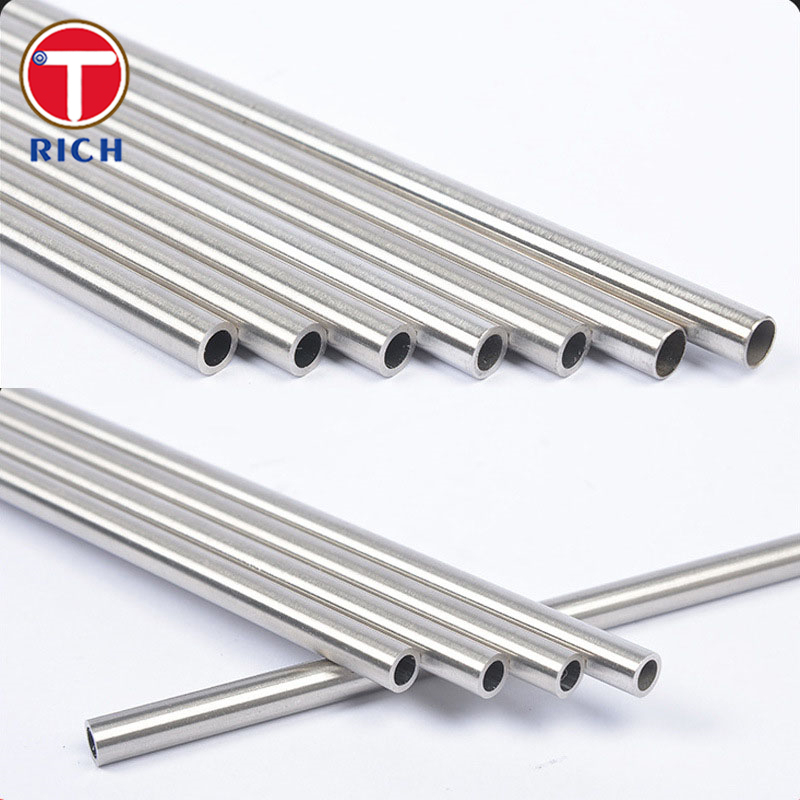

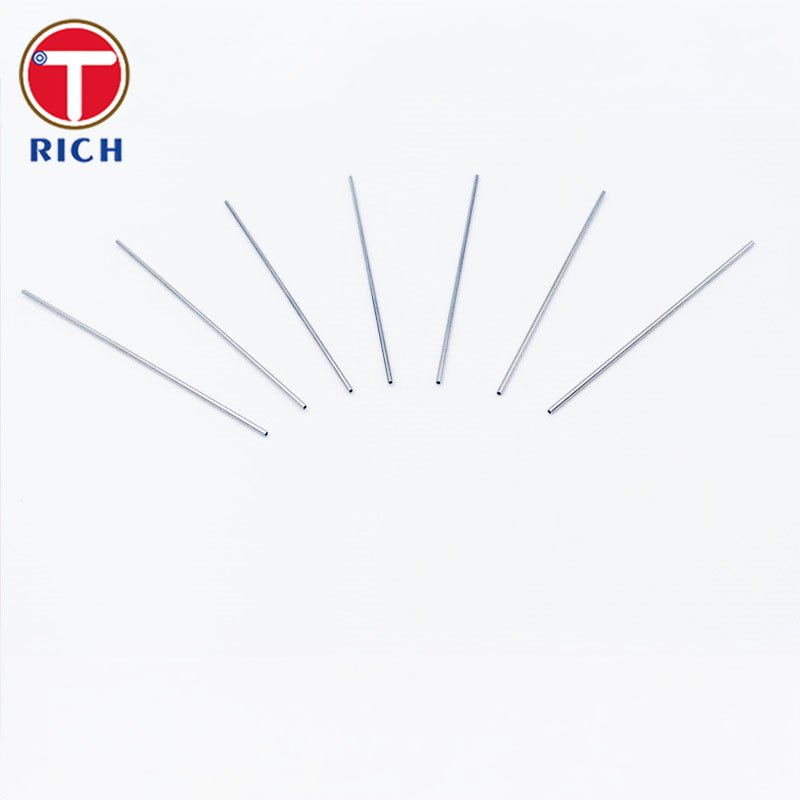

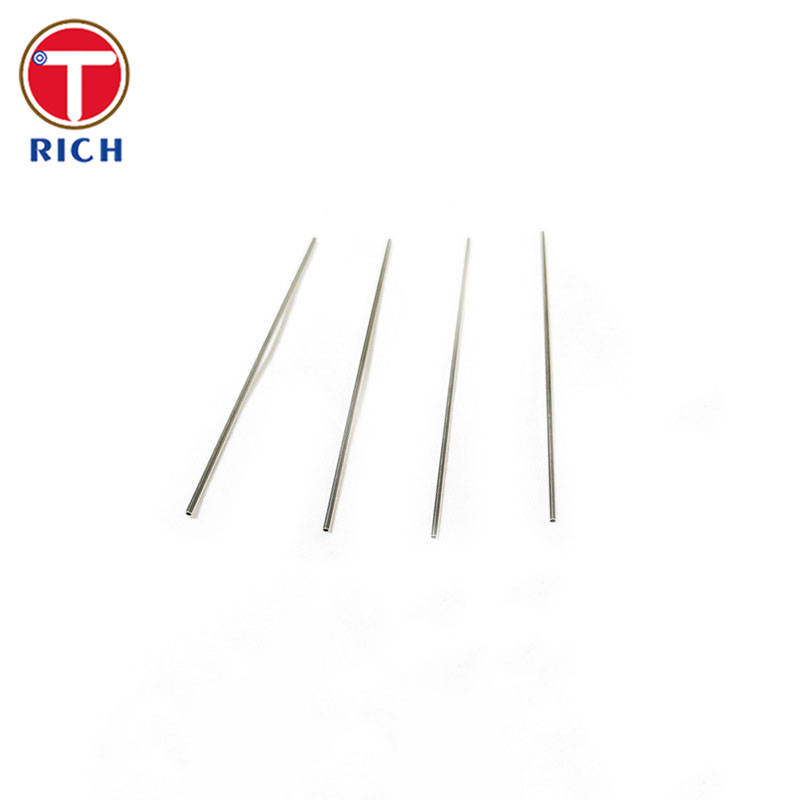

医療グレードステンレス鋼キャピラリーチューブ
,耐腐食性ステンレス鋼毛細管
,高次元容量ステンレス鋼毛細管
ステンレス・スチール・キャピラリー・チューブ 細直径の医療用ステンレス・スチール・パイプ
材料
この製品はステンレス鋼の毛細管(マイクロ管または小直径のステンレス鋼管とも呼ばれます) 医療および精密流体システムのために設計されています.それは非常に小さな内径 (ID) と緊密な寸法容量を持つ空っぽの円筒状の導管を提供します制御された条件下で少量の液体やガスを輸送するのに適しています管はしばしば耐腐蝕性ステンレス鋼合金 (通常はオーステニティック品種) から作られ,冷凍画で加工されます.優れた表面仕上げ,寸法精度,および生物互換性を保証する.
仕様
典型的な仕様範囲 (製造元によって異なります) は以下のとおりです.
| パラメータ | 典型的な範囲/値 |
|---|---|
| 外径 (OD) | 0.30mmから12.70mm |
| 内径 (ID) | ~0.10mmから~8.00mm |
| 壁の厚さ | 0.05mmから~1.50mm |
| 長さ | 連続約30mまで (または長さに切る) |
| 次元容量 | ±0.02 mmから ±0.05 mm (外側), ±0.02 mmから ±0.04 mm (内側) |
| 表面処理 | 鮮明に焼いた,電極磨き,消化 |
| 管の種類 | 縫い目なし,溶接済み,冷引 |
これらの範囲は典型的な製造能力を表しており,顧客はより厳しい許容量または代替範囲を指定することができる.
化学組成
下記は,標準基準と製造者データに基づく典型的な化学組成 (重量 %) を示す毛細管用ステンレス鋼の5種類を比較する表である.
| グレード | C (最大) | Mn (最大) | Si (最大) | Cr (wt %) | ニ (Wt %) | モ (質量 %) |
|---|---|---|---|---|---|---|
| 304 / 304L | 0.08 (304),0.03 (304L) | 2.00 | 0.75 | 18.0 ̇ 200 | 8.0 ̇ 110 | ほら |
| 316 / 316L | 0.08 (316),0.035 (316L) | 2.00 | 0.75 | 16.0 180 | 10.0 140 | 2.0 ̇ 30 |
| 321 | 0.08 | 2.00 | 0.75 | 17.0 190 | 9.0 ̇ 120 | ほら |
| 347 | - ゼロだ08 | 2.00 | 0.75 | -170 19歳0 | -9.0 ∙ 120 | ほら |
| 17-4 PH (降水硬化) | 0.07 | - 1つ00 | 1.00 | 15.5 175 | 3.0 50 | ほら |
メカニカルプロパティ
| グレード | 張力強度 (MPa) | 0.2% 収力強度 (MPa) | 伸縮 (%) | 硬さ (HRBまたは同等) |
|---|---|---|---|---|
| 304 / 304L | ≥ 515 MPa | ≥205 MPa | ≥ 40% | ≤ 92 HRB |
| 316 / 316L | ≥ 515 MPa | ≥205 MPa | ≥ 40% | ≤ 95 HRB |
| 321 | ~515 MPa | ~205 MPa | ~40% | ~95 HRB |
| 347 | 321と類似する多くの条件 | ほら | ほら | ほら |
| 17-4 PH (年齢) | ~ 930 〜 1,100 MPa (老化後) | ~850~1,000 MPa | ~8 15% (年齢によって) | ~30~39 HRC (変換) |
熱処理,冷却,テンパーリングに大きく依存しています 小径の毛細管の場合製造過程は,強度/柔性バランスを調整するために冷たい引き出しと焼却を含む場合がある..
主要 な 特徴
-
すごい耐腐食性特に体液,塩液,消毒剤に対して,特に316Lまたは低炭素品種を使用する場合.
-
高度な純度,清潔度,および消化性により,医療機器の衛生と生物互換性基準を満たす.
-
非常細かな寸法容量と平らな内部表面により,流動障害,圧力低下,汚染リスクを最小限に抑える.
-
必要に応じて,整合性を保ちながら,緊密な屈曲性や巻き込み能力
-
壁の厚さも小さいのに 機械的な強度が良い
-
不具合の検出のための非破壊的な試験 (超音波,渦巻電流) と互換性
-
適度な圧力差を処理する能力 ジオメトリとグレードによって異なります
適用される基準
地理や医療規制に応じて,以下の規格が不?? 鋼毛細管に適用される場合がある (特に医療用または精密用用途):
| 標準型 | 例 / 関連性 |
|---|---|
| ASTM / ASME | ASTM A269 (シームレスで溶接されたオウステニティックステンレス鋼管);ASTM A632 (細直径,精密ステンレス管);ASTM A213;ASTM A312;非破壊試験用ASTM E213,E209 |
| EN / ISO | EN 10216-5 (ステンレス鋼管) ISO 1127 (管の尺寸と許容量) |
| 医療/インプラント | ASTM F138 / F139 (316LVM,真空溶解医療用ステンレス鋼) |
| 国産 (中国など) | GB/T 13296 (シームレスステンレス鋼管); GB/T 14976 (流体輸送毛細管) のようなGB/GB-T規格 |
| JIS (日本) | JIS G 3448 (精密型不?? 鋼毛細管) |
| GOST (ロシア/CIS) | 地元のステンレス管規格は地域によって適用される場合があります. |
医療機器の認証では,生物互換性,浸水性,滅菌互換性,規制遵守性 (例えばISO 10993,USPクラスVIなど) を考慮する必要があります.
応用分野と用例
一般的な応用分野
この種の小径のステンレス鋼毛細管は 医療,研究室,分析,マイクロ流体,計測,液体やガスの輸送を最小限の量で必要とする高精度機器.
医療および関連分野における特別の使用事例
-
カテーテル/導線: 薬物投与,センサー,またはガイドシステムのための内部または構造管のセグメントとして.
-
注射器/注射システム精密な投与のためのマイクロチューブ,接続バルブ,またはフィルター.
-
ニードル/マイクロニードル組針孔や内部流体経路で使用されます.
-
医療機器: 診断装置,分析器,血液分析器の内部にある流体やガスチャネル.
-
植入可能な器具: いくつかのケースでは (適切なグレードと治療によって),インプランタブルセンサーやカテーテルの一部として.
-
分析/実験用機器高圧ポンプ,クロマトグラフィーシステム,質量スペクトロメーター,マイクロ流体モジュール
-
センサー/探査機: 医療環境における圧力,温度,化学センサーのための保護用殻や管として.
Q: 取引会社ですか? それとも製造会社ですか?
A: 製造者でも取引できる
Q: 配達時間はどれくらいですか?
A: 一般的には,商品が在庫なら10~15日,または商品が在庫でない場合は30~40日です.
量によって決まります
Q: サンプルは無料ですか? それとも追加ですか?
A: はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
Q: あなたの支払い条件は?
A: 支払いは<=2000USD,100%事前. 支払いは>=2000USD,30%T/T事前,出荷前の残高.
もし別の質問があれば,私に連絡してください.
-
