産業用ボイラーおよび熱交換器用レーザー溶接フィン付きヘアピンチューブ
製品詳細
レーザーで溶接したフィニングチューブ
,工業用ボイラーヘアピンチューブ
,熱交換器レーザー溶接チューブ
Brown Fintube ヘアピン型工業用ボイラー フィン付きレーザー溶接チューブ 熱交換器用
材料/製品の説明

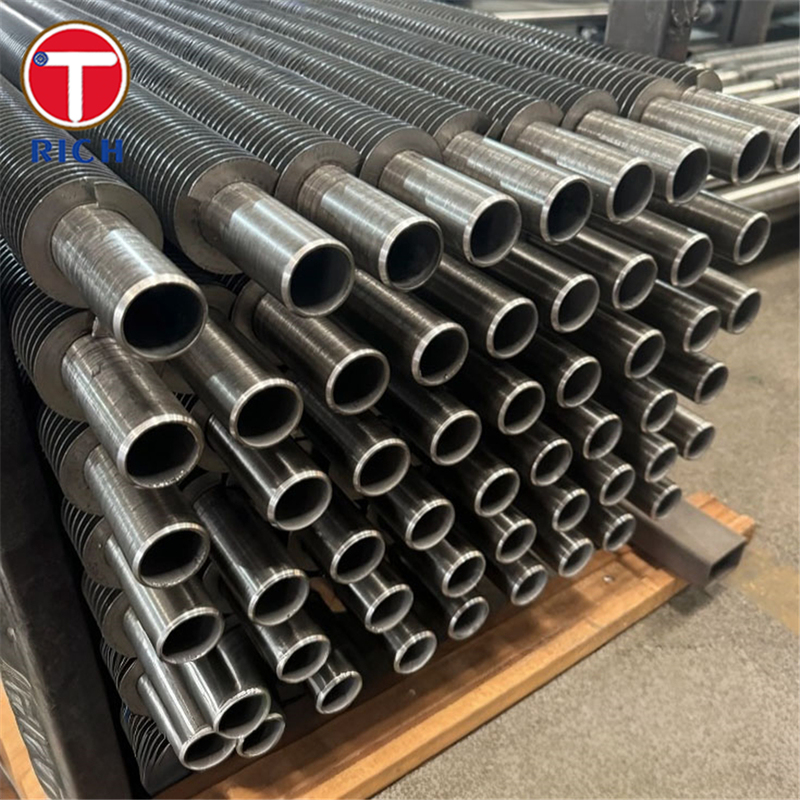

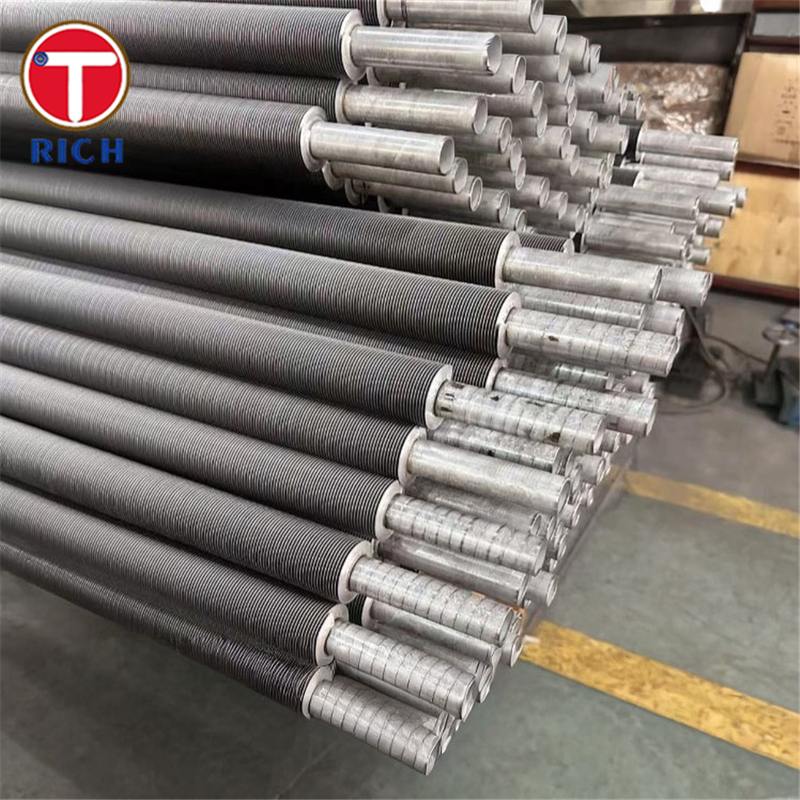

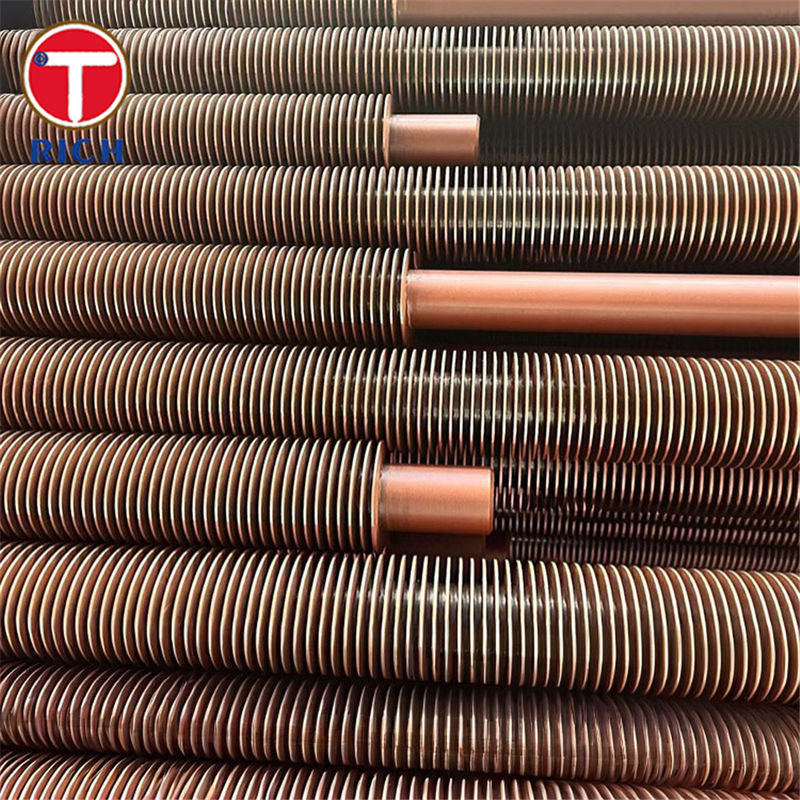

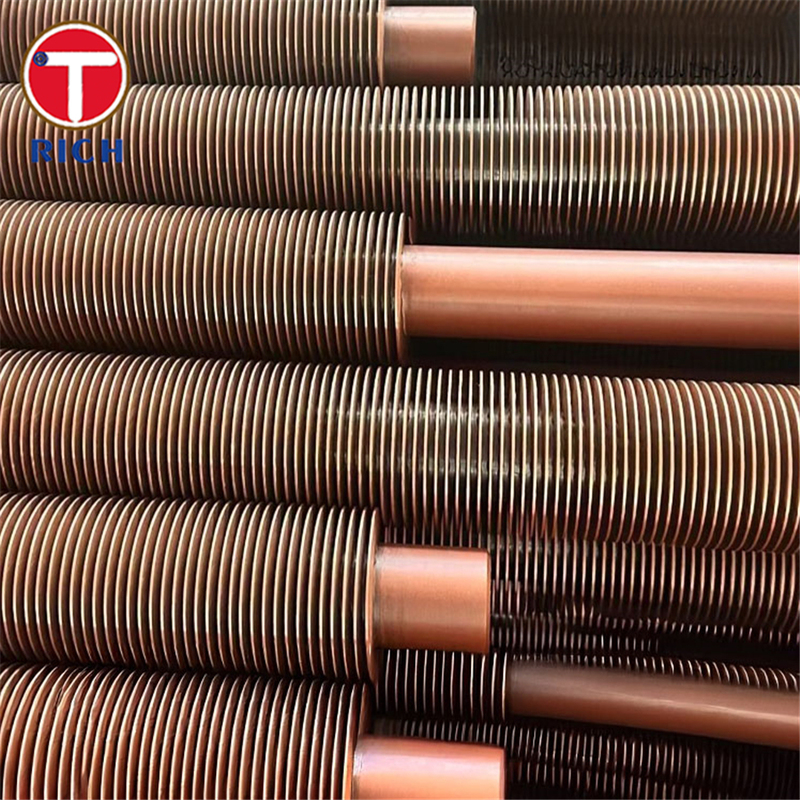

Brown Fintube ヘアピンチューブは、通常、抵抗溶接（またはより高度な設計ではレーザー溶接）によって製造される縦フィン付きチューブであり、フィンをベースチューブに溶接して、コンパクトで高効率の熱伝達要素を形成します。「ヘアピン」形状は、U字型または二重脚構成を指し、フィンをコンパクトな対向流または多管熱交換器（ヘアピン熱交換器）の一部にします。
これらのフィン付きチューブは、工業用ボイラー、エコノマイザー、廃熱回収、ガスヒーター、およびその他の高温/高圧熱交換用途向けに設計されています。
仕様
| パラメータ | 代表的な値/範囲 |
|---|---|
| ベースチューブ外径（O.D.） | 19 mm～76 mm（標準） |
| ベースチューブ肉厚 | 2.0 mm～6.0 mm（標準） |
| フィンの高さ | 6.0 mm～32.0 mm |
| フィンの厚さ | 0.8 mm～1.2 mm |
| 列あたりのフィンの数 | 4、8、16、24、32、40、48（4の倍数） |
| 最大長 | ≤15 m（標準） |
| フィンのピッチ/間隔 | プロジェクト固有、通常はフィン間の数mm |
| 材料の組み合わせ | 炭素鋼、ステンレス鋼（304、316など）、合金鋼 |
化学組成
以下は、ボイラーまたは熱交換器サービスで一般的に使用される5つの類似したフィン付きチューブベース材料/グレードの化学組成を比較したサンプル表です。フィン材料は、多くの場合、同じタイプまたは互換性のある合金です。
| グレード | C（最大） | Si | Mn | Cr | Ni |
|---|---|---|---|---|---|
| ASTM A213 TP304 | 0.08 | 1.00 | 2.00 | 18.0～20.0 | 8.0～10.5 |
| ASTM A213 TP316 | 0.08 | 1.00 | 2.00 | 16.0～18.0 | 10.0～14.0 |
| ASTM A213 T11 | 0.15 | 0.50 | 1.00 | 1.0 | ― |
| ASTM A213 T22 | 0.15 | 0.50 | 1.00 | 2.0 | ― |
| ASTM A335 P11 | 0.15 | 0.50 | 1.00 | 1.0 | ― |
これらのベース鋼グレードは例示です。フィン付きチューブは、同様または一致するフィン合金を使用できます。正確な化学組成は、該当する仕様/ミル証明書を参照する必要があります。
機械的特性
以下は、同じまたは類似のベースチューブ材料/グレードの代表的な機械的特性（周囲温度）の比較表です。
| グレード | 降伏強度（MPa） | 引張強度（MPa） | 伸び（％） | 硬度（HVまたは類似） |
|---|---|---|---|---|
| TP304 | ~215 | 515～720 | ≥40％ | ~200～220 HV |
| TP316 | ~215 | 515～695 | ≥40％ | ~200～220 HV |
| T11 | ~205 | 415～585 | ≥20％ | ~140～180 HV |
| T22 | ~205 | 415～585 | ≥20％ | ~140～180 HV |
| P11 | ~205 | 415～585 | ≥20％ | ~140～180 HV |
これらの値は参考であり、熱処理、肉厚、および製造公差によって異なります。常にミル試験証明書または標準参照に依存してください。
主な特徴
-
高い熱効率: フィンは外部（または内部）表面積を増加させ、熱伝達を加速し、必要なチューブ長またはシェルサイズを削減します。
-
レーザー溶接接合: レーザー溶接で製造されたフィン付きチューブでは、完全溶け込み、連続溶接、および最小限の熱影響部がフィンとチューブの接合を改善し、熱抵抗を低減し、耐食性を向上させます。
-
コンパクトな「ヘアピン」形状: U字型または二重脚配置により、コンパクトな対向流設計が可能になり、膨張継手の必要性が減り、設置面積が節約されます。
-
高圧/高温対応: 堅牢な溶接と材料選択により、要求の厳しいボイラーまたはプロセス条件下での運転が可能です。
-
メンテナンスの容易さ: ヘアピン構成により、長いストレートバンドルと比較して、アクセス、検査、およびクリーニングが容易になります。
準拠規格
地域および用途に応じて、次の規格が適用される場合があります。
-
ASTM / ASME: 例：ASTM A213、シームレスフェライト系およびオーステナイト系チューブのASMEボイラーおよび圧力容器コード（B & PV）
-
EN: 鋼および熱交換器の欧州規格
-
GOST / ロシア: ロシア/CIS市場における同等の仕様
-
JIS: 日本工業規格
-
GB: 中国国家規格（例：鋼、チューブのGB）
フィン付きチューブメーカーは、該当する規格（材料、寸法公差、耐圧試験、非破壊検査）への準拠を保証する必要があります。
適用分野
幅広い適用分野
-
発電（ボイラー、エコノマイザー、廃熱回収）
-
石油化学および化学処理
-
石油およびガス
-
HVAC /工業用暖房/蒸気システム
-
食品/製薬プロセス加熱
-
熱回収/再生システム
具体的な用途
-
ボイラーエコノマイザー: Brown fintube ヘアピンチューブは、煙道ガスからスタック前に残留熱を回収し、効率を向上させるために使用されます。
-
廃熱ボイラー/熱回収: ホットガスまたはストリームを冷却または熱回収する必要がある工業プラント。
-
ガスヒーター/過熱器: ガス対ガスまたはガス対流体熱交換器の一部として。
-
化学プラントのプロセスヒーター: コンパクトな設置面積で流体を効率的に加熱または冷却する必要がある場合。
-
空気予熱器/煙道ガス熱回収: フィン付きチューブは、煙道ガスと流入空気またはプロセスストリーム間の熱交換を促進するのに役立ちます。
Q: あなたは商社ですか、それともメーカーですか？
A: メーカーであり、取引もできます。
Q: 納期はどのくらいですか？
A: 一般的に言えば、在庫がある場合は10〜15日、在庫がない場合は30〜40日です。
数量によります。
Q: サンプルを提供していますか？無料ですか、それとも追加ですか？
A: はい、サンプルを無料で提供できますが、運賃を支払う必要があります。
Q: 支払い条件は何ですか？
A: 支払い=2000USD、30％T/T前払い、出荷前の残高。
他に質問がある場合は、お気軽にご連絡ください。
-
