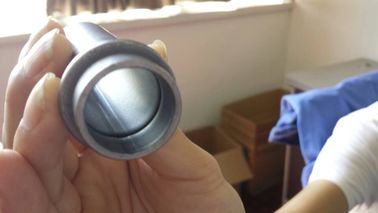

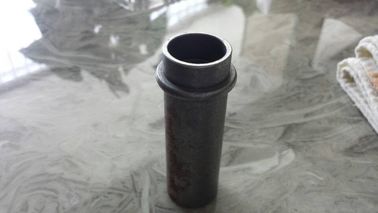

機械で造る BS6323-6 DOM の鋼鉄管 35mm の壁厚さの継ぎ目が無い溶接された鋼鉄管
製品詳細
鋼鉄機械管
,低炭素の鋼管
標準:BS6323-6自動車用,機械用,一般工学用鋼管
第6部分:冷式で完成した電気抵抗で溶接された (インダクション溶接を含む) 鋼管の特殊要件
応用:自動車産業/機械使用/機械および一般工学用途
サイズ範囲:O.D.:6-350mm W.T.:1-35mm L:最大12000mm
製造方法:
管は平らなローリングストリップで製造され,長さでは通常,フィルラー金属を加えることなく,電流が隣接する縁を通過することによって連続的に溶接されます.
その後は,通常は内側と外側の両方で冷凍加工されます.引き込みプロセスから生じる残留潤滑液の粘着層と内部の溶接器の乱れの可視な痕跡の両方がある場合.
フォスファートその他の残留物が後続加工に有害である場合,その除去は,製造者と購入者との間の合意の対象とする.
配送条件:
管は次の条件の1つで供給される.
a.冷で完成/硬 (抽出式で完成したコド) BK
(b)冷加工/柔らかい (軽く冷加工): BKW
(c)焼いた:GBK
d.焼いた (除垢を含む): GZF
e について標準化:NBK
f.標準化 (デスカリングを含む): NZF
GBKおよびNBK条件で供給されたチューブには色が変わることは許されるが,緩いスケールがない.
GBK状態のチューブが明るくアニールされた場合,これは購入者と製造者との間の合意の対象となります.
テスト:
均等化試験
漂流拡大試験
漏れ防止試験
| 化学的組成と機械的特性 | |||||||||||||||||
| デザイン | 化学組成 (小鉢分析) | メカニカルプロパティ | |||||||||||||||
| C について | そうだ | ミニ | P | S | BKc | BKWc (冷凍加工/柔らかい) | GBKとGZF (アニール) | NBKとNZF (標準化) | |||||||||
|
| マックス | マックス | マックス | マックス | マックス | リミント | Rm | A について | リミント | Rm | A について | リ | Rm | A について ミニ | リ | Rm | A について |
|
| % | % | % | % | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % |
| CEW1a | 0.13 | ___ ほら | 0.60 | 0.050 | 0.050 | 320 | 400 | 6 | 245 | 350 | 10 | 150 | 270 | 27 | 155 | 280 | 25 |
| CEW2a | 0.16 | ___ ほら | 0.70 | 0.050 | 0.050 | 355 | 420 | 6 | 260 | 370 | 10 | 160 | 300 | 27 | 195 | 320 | 25 |
| CEW3a | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CEW4b | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CEW5b | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 480 | 600 | 4 | 385 | 550 | 6 | ___ ほら | ___ ほら | ___ ほら | 340 | 490 | 20 |
| 直径の許容量 | ||
| 直径 | 許容性 | |
| オーバー | 合計まで | |
| mm | mm | mm |
| 30 | ±010 | |
| 30 | 50 | ±015 |
| 50 | 70 | ±020 |
| 70 | 90 | ±025 |
| 90 | 110 | ±030 |
| 110 | 130 | ±035 |
| 130 | 160 | ±045 |
| 160 | 190 | ±055 |
| 190 | 220 | ±065 |
| 220 | 250 | ±075 |
| 指定された切断長に対する許容量 | |||
| 切断の長さ | 容量 (mm) | ||
| 終了しました | 含めまで | ||
| mm | mm | mm | |
| 500 | + | 2 | |
| - | 0 | ||
| 500 | 2000 | + | 3 |
| - | 0 | ||
| 2000 | 5000 | + | 5 |
| - | 0 | ||
| 5000 | 7000 | + | 10 |
| - | 0 | ||
| 7000 | ___ ほら | 合意による | |
| 注記 購入者と製造者との間の合意により,より厳密な許容量を取得することができる. | |||
| 均等化試験用のプレート間の距離 | |
| 指定 | プレート間の距離 |
| % | |
| CEW 1 | 66 |
| CEW 2 | 75 |
| CEW3 | 85 |
| CEW 4 | 85 |
| CEW 5 | 85 |
| 漂流拡大試験における最小拡張 | ||
| 指定 | 管の厚さの最小拡張値 | |
| 4mmまで | 4mm以上から8mmまで | |
| % | % | |
| CEW 1 | 12 | 8 |
| CEW 2 | 12 | 8 |
| CEW3 | 10 | 6 |
| CEW 4 | 8 | 5 |
| CEW 5 | 8 | 5 |
注記:特殊鋼のグレードも利用可能で,顧客の要求に応じて.
