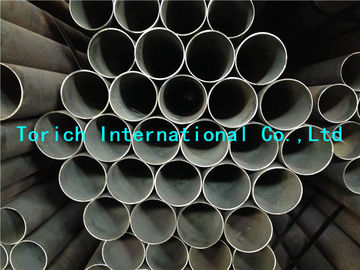

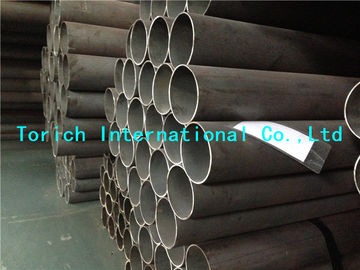

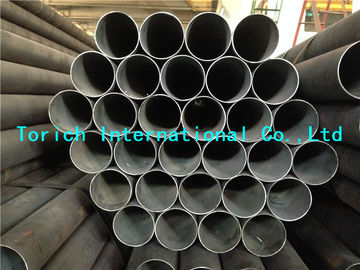

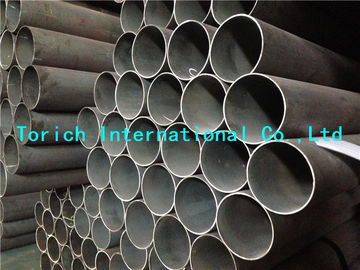

自動車 BS6323-2 HFW2 HFW3 HFW4 HFW5 のための熱い終了する溶接された鋼鉄管
製品詳細
溶接の鋼鉄管
,電気抵抗の溶接された鋼鉄管
BS6323-2 HFW2 HFW3 HFW4 HFW5 自動車用熱溶接鋼管
標準:BS6323-2自動車用,機械用,一般工学用,縫合のない,溶接した鋼管
第2部分熱で溶接した鋼管の特殊要件
応用:自動車産業/機械使用/機械および一般工学用途
サイズ範囲:O.D.:6-350mm W.T.:1-30mm L:最大12000mm
製造方法:
管は,詰め物金属を加えることなく,長長海溶接で平らなローリングストライプから連続したプロセスで製造され,熱で仕上げなければならない.
配送条件:
熱で完成した状態で供給されます.
| デザイン | 化学組成 (小鉢分析) | メカニカル | ||||||
| Cmax は | シマックス | Mnマックス | 血圧は最高です | スマックス | レミン | わかった | アミン | |
| % | % | % | % | % | N/mm2 | N/mm2 | % | |
| HFW 2 | 0.16a | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
| HFW3 | 0.20a | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
| HFW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| HFW 5b | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| 注:これらのグレードのチューブの溶接には特別な技術が必要ではなく, 溶接は,注意を払い, 適当な英国標準の溶接に関するガイドライン,例えばBS 5135. a2級には,リムまたは半加工鋼を使用する場合,炭素含有量は 0.19%に増加し,グレード3に使用した場合,0.23%に増加 製造者の選択により,このグレードに追加することができる. | ||||||||
| 熱で溶接した鋼管の寸法 | ||||||
| 外から | HFW 2 と 3 の指定 | HFW 4 と 5 の指定 | ||||
| 厚さ | 厚さ | |||||
| mm | mm | mm | mm | mm | mm | mm |
| 21.3 | 2.0 | 2.6 | 3.2 | 3.2 |
|
|
| 26.9 | 2.3 | 2.6 | 3.2 | 3.2 |
|
|
| 33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
| 60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
| 114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
| 139.7 | 6.3 | 6.3 | ||||
| 注:長さ単位分の質量を含む断面性について,BS 6323-1の附属書Bを参照してください.1982 | ||||||
テスト
均等化試験
曲がりテスト (全管)
| 均等化試験用のプレート間の距離 | |
| 指定 | プレート間の距離 |
|
| % |
| HFW 2 | 75 |
| HFW3 | 85 |
| HFW 4 | 85 |
| HFW 5 | 85 |
以下の出版物
BS 3602-1圧力用シームレスパイプとチューブ: 特定の高温特性を持つ炭素および炭素マンガン鋼
BS 3602-1電気抵抗溶接管とインダクション溶接管
BS 3602-2溶接管
BS 3603圧力用鋼管の仕様: 指定された低温特性を持つ炭素鋼と合金鋼
BS3604,圧力用鋼管の仕様: 指定された高温特性を持つフェライト合金鋼
BS3605圧力の為の無縫および溶接されたアウステニティックステンレス鋼管および鋼管
BS4360溶接可能な構造鋼の仕様
BS4848鉄鋼の構造用プロフィール
BS4848-2穴の部分
BS5135炭素鋼と炭素マンガン鋼の金属弧溶接
BS6323自動車用,機械用,一般工学用鋼管の仕様
BS6323-1一般的な要求
-
