起源の場所:
中国
ブランド名:
TORICH
証明:
ISO 9001-2008 TS16949 ISO 14001 NK RINA
モデル番号:
EN10305-1

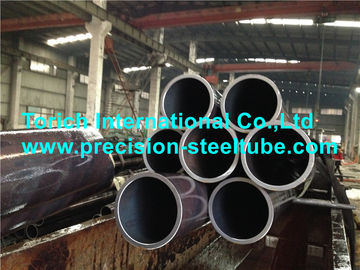

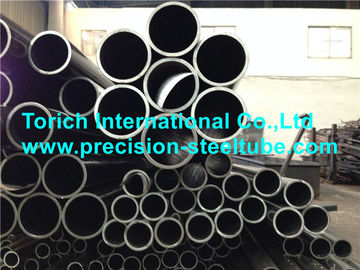

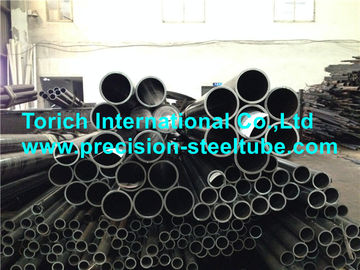

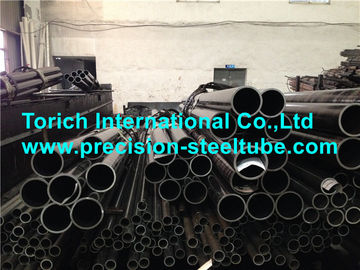

EN10305-1 望遠鏡用シリンダー 冷凍加工生産用ガスシリンダーチューブ
標準:EN10305-1 縫い目のない冷引鋼管/冷引鋼管
精密な用途のための鋼管.
申請:ガスシリンダー,オイルシリンダー/望遠鏡シリンダー用
サイズ範囲O.D.:6-380mm W.T.:1-35mm L:最大12000mm
鉄鋼類E235,E355,E215 など
鋼材の種類と化学成分:
| 鉄鋼類 | C について | そうだ | ミニ | P | S | アール | |
| 鋼の名前 | 鋼材数 | マックス | マックス | マックス | マックス | マックス | ミニ |
| E215 | 1.0212 | 0.10 | 0.05 | 0.70 | 0.025 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | - |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | - |
| 室温での機械特性 | |||||||||||||
| 鉄鋼類 | 配送条件の最小値 | ||||||||||||
| 鋼の名前 | スチールヌーマー | (+Cc) | (+LCc) | (+SR) | (+Ad) | (+N) NBK | |||||||
| Rm Mpa | A % | Rm Mpa | A % | Rm Mpa | ReH Mpa | A % | Rm Mpa | A % | Rm Mpa | ReH Mpa | A % | ||
| E215 | 1.0212 | 430 | 8 | 380 | 12 | 380 | 280 | 16 | 280 | 30 | 290〜430 | 215 | 30 |
| E235 | 1.0308 | 480 | 6 | 420 | 10 | 420 | 350 | 16 | 315 | 25 | 340〜480 | 235 | 25 |
| E355 | 1.0580 | 640 | 4 | 580 | 7 | 580 | 450 | 10 | 450 | 22 | 490〜630 | 355 | 22 |
注記:特殊鋼のグレードも利用可能で,顧客の要求に応じて.
aRm: 張力強度; ReH: 上部出力強度; A: 骨折後の伸縮
b 1Mpa=1N/mm2
c 完成加工の冷たい作業の程度に応じて,出力強度は,引き出力強度とほぼ同等である.
計算のために,次の関係が推奨されます.
配送条件 +C: ReH ≥0.8 Rm
配送条件 +LC: ReH ≥0.7 Rm
d 計算のために,次の比率が推奨されます:ReH≥0.5Rm
e 外径 ≤30mm,壁厚さ ≤3mm の管の場合は,ReHの最小値は,この表で示した値より10Mpa低い.
f 外径>160mmの管の場合:ReH≥420Mpa
