材料: | 炭素鋼または要望に応じて | 鋼鉄等級: | E155 E195 E235 E275 E355 |
---|---|---|---|
ディメンション: | OD6-350mm *WT1-35mm *max12000mm | 標準: | EN 10305-2 |
アプリケーション: | 自動衝撃吸収材内部シリンダー、望遠鏡シリンダー | 独特: | 滑らかな ID の許容および荒さの高精度 |
製造方法: | 心棒に引かれる | 形状: | 円形 |
ハイライト: | 心棒の鋼鉄管に引かれる,DOM の金属の管 |

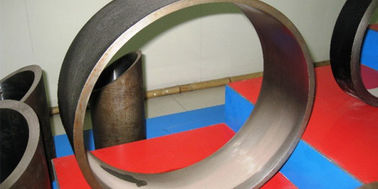

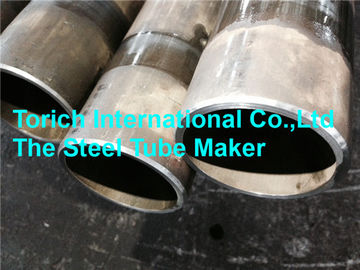

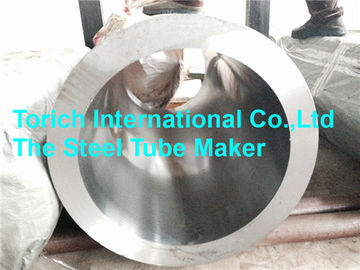

オートバイの衝撃吸収材のためのEN10305-2 DOMの管
EN10305-2は精密風邪-引かれた鋼鉄管--を溶接しました
適用:の自動車産業のために/機械類の使用/シリンダー管/オートバイの衝撃吸収材油をさして下さい
自動衝撃吸収材内部シリンダー/望遠鏡シリンダー
サイズの範囲:O.D.:6-350mm W.T.:1-35mm L:max12000mm
特徴:滑らかなIDの許容および荒さの高精度
鋼鉄等級および化学成分
鋼鉄等級 | C | Si | Mn | P | S | |
鋼鉄名前 | 鋼鉄数 | 最高 | 最高 | 最高 | 最高 | 最高 |
E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
室温の機械特性 | |||||||||||||
鋼鉄等級 | 配達conditiona bのための最小値 | ||||||||||||
鋼鉄名前 | (+Cc) | (+LCc) | (+SR) | (+Ad) | (+N) | ||||||||
RM Mpa | % | RM Mpa | % | RM Mpa | ReH Mpa | % | RM Mpa | % | RM Mpa | 熱河省Mpa | % | ||
E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
腕:引張強さ; ReH:上部の降伏強さ;A:ひびの後の延長
b 1Mpa=1N/mm2
仕上げのパスの冷たい仕事のある程度によるcは降伏強さほぼ引張強さ高いかもしれません。
計算の為に次の関係は推薦されます:
配達状態+Cのため:ReH ≥0.8のRM
配達状態+LCのため:ReH ≥0.7のRM
計算のためのdは次の関係を推薦されます意図します:ReH≥0.5Rm
外径≤30mmが付いている管のためのeおよび壁厚さ≤3mmはReHの最小値このテーブルで与えられる価値より低い10Mpaです
注:特別な鋼鉄等級は顧客の要求に従ってまた利用できます。
