| ブランド名: | TORICH |
| モデル番号: | BS6323-7 |
| MOQ: | 5 トン |
| 価格: | 600-1200USD/TON |
| 供給能力: | 毎年 50000 トン |
規格:BS6323-7 自動車機械および一般工学用用用シームレスおよび溶接された鋼管
第7章 浸水弧溶接鋼管の特殊要件
申請:自動車産業/機械使用/機械および一般工学用途
サイズ範囲508-2020mm W.T.: オーダーメード:6.3-50mm L:最大12000mm
製造方法:

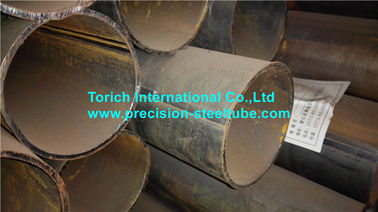

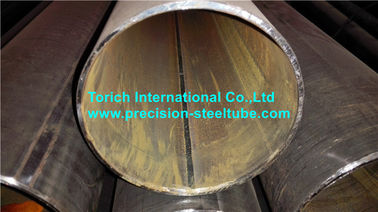

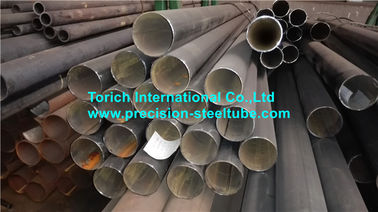

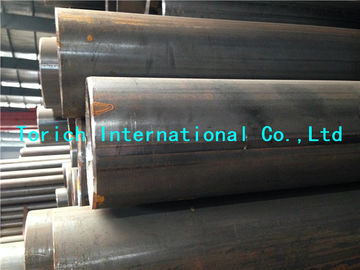

管は,自動潜水弧溶接プロセスで長長向きにボット溶接でプリフォームされた鋼板またはスケルプで製造されます.
配送条件:
管は以下の条件で供給されます.
a) 溶接式
(b) ホットサイズ
c) 冷たいサイズ
| 化学組成と機械的特性 | ||||||||
| 指定 | 化学組成 (小鉢分析) | メカニカルプロパティ | ||||||
| C について | そうだ | ミニ | P | S | リ | Rm | A について | |
| マックス | マックス | マックス | マックス | マックス | ミニ | ミニ | ミニ | |
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| SAW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| SAW 5a | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE Welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standard for welding, 例えば,BS 5135.a 穀物精製要素は,製造者の選択により,このグレードに追加することができる. | ||||||||
| 沈没弧で溶接された鋼管の寸法 | ||||||
| 外径 | 厚さ | |||||
| 最小厚さ | 一般使用の厚さ | 最大厚さ | ||||
| mm | mm | mm | mm | mm | mm | mm |
| 508 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 559 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 610 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 660 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 711 | 7.1 | 8.0 | 10 | 12.5 | 16 | 32 |
| 762 | 7.1 | 10 | 12.5 | 16 |
| 32 |
| 813 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 864 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 914 | 8.0 | 10 | 12.5 | 16 | 20 | 45 |
| 1016 | 8.0 | 12.5 | 16 | 20 | 25 | 50 |
| 1220 | 10 | 12.5 | 16 | 20 | 25 | 50 |
| 1420 | 12.5 | 12.5 | 16 | 20 | 25 | 50 |
| 1620 | 12.5 | 16 | 20 | 25 |
| 50 |
| 1820 | 12.5 | 16 | 20 | 25 |
| 50 |
| 2020 | 12.5 | 16 | 20 | 25 |
| 50 |
| 注:他の外径と厚さは,購入者と製造者との間の合意により入手可能である.長さ単位分の質量を含む断面性について,BS 6323-1の附属書Bを参照:1982 | ||||||
注: お客様の要求に応じて,特殊鋼のグレードも用意されています.
テスト:
曲がりテスト (ストライプ)
棒の直径は,サイズを試料の厚さに掛けるものとする.
試験品には重大な裂け目や欠陥がないこと. The opening out of a slight defect due to incomplete root penetration or lack of root fusion need not be considered a cause for rejection provided the defect has sound metal at the back and on each side of it.
境界線の場合,元の試料と隣接する同じ溶接から採取された試料でさらなる試験を行う.
以下の出版物
BS3601圧力用鋼管: 特定の室温特性を持つ炭素鋼
BS3602圧力用鋼管の仕様: 指定された高温特性を持つ炭素鋼と炭素マンガン鋼.
BS 3603圧力用鋼管の仕様: 指定された低温特性を持つ炭素鋼と合金鋼
BS3604,圧力用鋼管の仕様: 指定された高温特性を持つフェライト合金鋼
BS3605圧力の為の無縫および溶接されたアウステニティックステンレス鋼管および鋼管
BS4360溶接可能な構造鋼の仕様
BS4848鉄鋼の構造用プロフィール
BS4848-2穴の部分
BS5135炭素鋼と炭素マンガン鋼の金属弧溶接
BS6323自動車用,機械用,一般工学用鋼管の仕様
BS6323-1一般的な要求
