機械的なフィンロック付きアルミニウムG型フィニングチューブ 広い熱設計と広いベースチューブ互換性
基本プロパティ
原産地:
浙江省/中国
ブランド名:
TORICH
モデル番号:
ASTM A179
取引物件
最低注文数量:
1トン
価格:
USD 800-1000 Ton
支払条件:
L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
供給能力:
60000 トン/年
製品概要
工業用熱交換器用アルミ製のG型フィニング管 工業用熱交換器用アルミ型G型フィニングチューブ アルミ型G型フィニング管は,工業用熱交換器で効率的な空気側熱伝送のために設計された機械的に埋め込まれたフィニング管である.アルミのフィンストライプは,ベースチューブで機械化された螺旋溝に巻き込み,その後機械的にロックこの構造は,空気冷却機,エコノマイザー,コンデンサー,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機...
製品詳細
ハイライト:
高炭素の鋼鉄管
,熱交換器の管
Base Tube Material:
炭素鋼、合金鋼、ステンレス鋼、アルミニウム
Fin Material:
アルミニウム;一般的な工業用フィン合金には 1060 および 1100 が含まれます。
Common Base Tube Standards:
ASTM A106/A53、ASTM/ASME SA210、ASTM A213、ASTM A179/A192
Base Tube Outside Diameter:
12mm～219mm
Base Tube Wall Thickness:
1.2mm～6.0mm
Fin Height:
8mm～30mm
Fin Thickness:
0.8mm～3.0mm
Fin Pitch:
2.0mm～20mm
製品説明
工業用熱交換器用アルミ製のG型フィニング管
工業用熱交換器用アルミ型G型フィニングチューブ
アルミ型G型フィニング管は,工業用熱交換器で効率的な空気側熱伝送のために設計された機械的に埋め込まれたフィニング管である.アルミのフィンストライプは,ベースチューブで機械化された螺旋溝に巻き込み,その後機械的にロックこの構造は,空気冷却機,エコノマイザー,コンデンサー,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷却機,冷蔵機,冷蔵機,冷蔵機,冷蔵機,冷蔵機,冷蔵機,冷耐久性がある場合制御された空気面抵抗と信頼性の高い長期使用が必要です.G型フィニング管は,一般的に炭素鋼,合金鋼,不鋼鋼,またはアルミベース管で生産されます.フィン材料は通常アルミニウム.
仕様
| ポイント | 仕様 |
|---|---|
| 製品タイプ | アルミ型G型内蔵フィンチューブ |
| ベースチューブ材料 | 炭素鋼,合金鋼,ステンレス鋼,アルミニウム |
| 基本管の共通基準 | ASTM A106/A53,ASTM/ASME SA210,ASTM A213,ASTM A179/A192 など |
| フィン素材 | アルミニウム;一般工業用フィンの合金には,1060と1100が含まれます. |
| ベースチューブタイプ | 縫い目がないか 溶接したもの |
| フィンタイプ | 組み込みGフィン |
| ベースチューブの外径 | 12mm~219mm |
| ベースチューブの壁厚さ | 1.2 mm-6.0 mm |
| 羽根の高さ | 8mm~30mm |
| フィン厚さ | 0.8mm~3.0mm |
| フィンピッチ | 2.0 mm~20 mm |
| 裸の端の長さ | 客の図面に従って |
| 管の長さ | 通常は1~12m,カスタマイズ可能. プロジェクト安排により23mまでの長さのフィニングチューブが供給できます. |
| 許容範囲 | 注文されたベースチューブ標準と承認されたフィンニング図に従って |
| ストレート | 製造および組立要件に準拠する制御 |
| 表面状態 | オーダーされたベースチューブ;アルミフィンストライプの磨き仕上げまたは脱脂 |
| 熱処理 | 選択されたベースチューブ規格に従って |
主要な特徴
- メカニカルなフィンのロック
アルミニウムフィンは加工された溝に埋め込まれ,ベースチューブに機械的に固定され,使用および熱サイクル中にフィンの安定性を向上させます. - 熱設計のための広範囲の幾何学
ベースチューブ OD は12mmから219mm壁の厚さから1.2mmから6.0mm羽根の高さから8mmから30mm羽根の厚さから0.8mmから3.0mmそしてフィンのピッチから2.0mmから20mm熱伝達任務と空気側圧力低下目標に精密にマッチすることができます. - 広底管の互換性
製品が炭素鋼,合金鋼,不?? 鋼,またはアルミベースチューブで製造され,HVAC,石油化学,電力,熱交換器の用途.
わたしたち の 利点
- 懸念: 基礎管のグレードは本当に熱交換器の使用に適していますか? それとも一般的なパイプ材料ですか?
熱交換器と冷却器のサービスのために ASTM A179は,特に無縫冷引低炭素鋼熱交換器と冷却器のチューブのために設計されています.ASTM A192 と ASTM A210 は,ボイラーと超熱機用ASTM A213 TP304 などのステンレスオプションは,耐腐蝕性およびより高いサービス信頼性が要求される場合に使用されます. - 懸念事項: 調達文書は,ベースチューブ仕様とフィン材料仕様を明確に分離するのですか?
2つの材料システムによって定義します.ベースチューブ規格とグレードそしてアルミフィンの材料これは重要であり,圧力の限界性能はベースチューブ標準から,外部の熱転送表面はフィンストライプから来ているからです.この区分は,MTCの審査と技術承認を簡素化します.. - 懸念事項: 一般的なカタログサイズではなく,実際の運用条件によってペニント管を選択できますか?
はい,利用可能なOD,壁厚さ,フィニング高さ,フィニング厚さ,フィニングピッチの範囲は,熱負荷,許容される圧力低下,清掃間隔,構造的な取り扱い要件これは,工業用冷却機とエコノマイザーでは特に重要であり,そのジオメトリが交換器の性能に直接的な影響を及ぼします.
執行基準
- ASTM:熱交換器および冷却管のASTM A179;高圧ボイラー管のASTM A192;シームレスの中間炭素ボイラーおよび超熱管のASTM A210/SA210ASTM A106/A53 炭素鋼管用;ASTM A213 縫い目のないフェリティックおよびアウステニティック合金鋼熱交換管用.
- EN:同等のチューブ材料とアルミニウムフィンストライプについては,EN規格を合意により提供することができる.
- GOST についてプロジェクトベースの輸出調達にはGOSTと同等のものを提供できます.
- JIS: はい日本語の材料のルーティングが必要な場合,JISの同等が提供できます.
- GB:国内または二重標準プロジェクトではGB同等値が一致できます.
適用分野
特定の製品:ペンネッド管束空気冷却滑油冷却機.
基礎管材料の化学組成
| ベースチューブグレード | スタンダード | C について | ミニ | P | S | そうだ | C.C. | ニ | モー | クー |
|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | 0.06-0 だった18 | 0.27-0 だった63 | ≤0.035 | ≤0.035 | - そうだ | - そうだ | - そうだ | - そうだ | - そうだ |
| ASTM A192 | ASTM A192/A192M | ≤0.18 | 0.27-0 だった63 | ≤0.035 | ≤0.035 | ≥0.25 | - そうだ | - そうだ | - そうだ | - そうだ |
| ASTM A210 A1級 | ASTM A210/A210M | ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≥0.10 | - そうだ | - そうだ | - そうだ | - そうだ |
| ASTM A106B級 | ASTM A106/A106M | ≤0.30 | 0.29 - 106 | ≤0.035 | ≤0.035 | ≥0.10 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.40 |
| ASTM A213 TP304 | ASTM A213/A213M | ≤0.08 | ≤200 | ≤0.045 | ≤0.030 | ≤100 | 18.0-20. わかった0 | 8.0-11 わかった0 | - そうだ | - そうだ |
基礎管材の機械特性
| ベースチューブグレード | スタンダード | 張力強度 | 生産力 | 伸縮 |
|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | ≥325 MPa | ≥180 MPa | ≥35% |
| ASTM A192 | ASTM A192/A192M | ≥325 MPa | ≥180 MPa | ≥35% |
| ASTM A210 A1級 | ASTM A210/A210M | ≥415 MPa | ≥255 MPa | ≥30% |
| ASTM A106B級 | ASTM A106/A106M | ≥415 MPa | ≥240 MPa | 縦方向で30%/横方向で16.5% |
| ASTM A213 TP304 | ASTM A213/A213M | ≥515 MPa | ≥205 MPa | ≥35% |

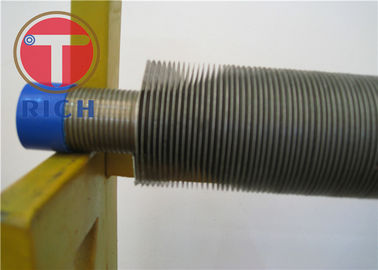

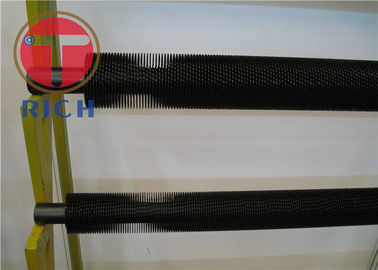

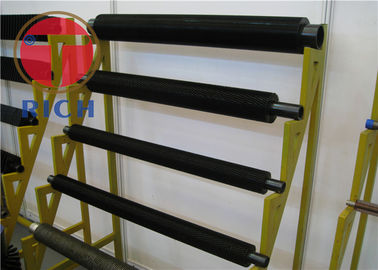

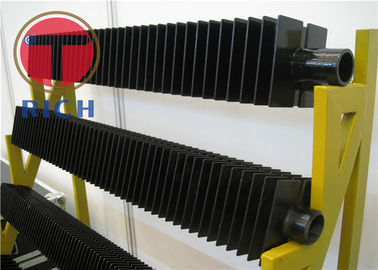

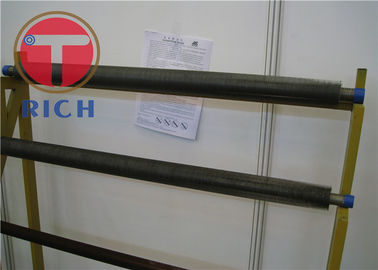

製品ギャラリー
よく 聞かれる 質問
取引会社ですか? それとも製造会社ですか?
製造者でも 取引ができる
配達時間はどれくらいですか.
一般的には,商品が在庫なら10~15日,商品が在庫でない場合は30~40日です.
サンプルを用意していますか?無料ですか?
はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
お支払い条件は?
支払額 ≤2000USD,100%事前.支払額 ≥2000USD,30%T/T事前,出荷前の残高.他の質問がある場合は,私に連絡してください.
