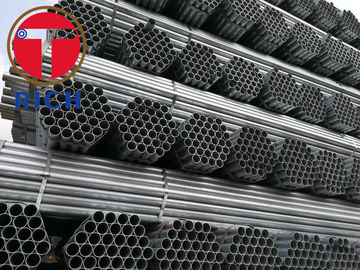

BS 1387 標準 Q195 SS400 構造用丸形溶接亜鉛メッキ鋼管

BS 1387 溶接亜鉛メッキ鋼管は、ねじ切り、溶接、および一般的な構造サービスを目的とした円形の炭素鋼管です。通常、プレーン、ネジ付き、またはネジとソケット付きの端が提供され、表面は亜鉛メッキまたは黒色になっています。

技術的に正確な調達を行うには、チューブの仕様と原材料グレードを個別に記載する必要があります。BS 1387 は完成したチューブの要件を定義し、Q195 と SS400 はそれぞれ GB/T 700 と JIS G 3101 に基づく基材の指定です。完成したチューブの寸法、機械的、コーティング、ねじ切り、および試験への適合性を確認することなく、自動的に BS 1387 グレードとして扱われるべきではありません。

縦方向の ERW プロセスにより、ねじ切り、ロール成形、曲げ、溶接、機械的組み立てにおいて安定した外径、肉厚、真円度が得られます。寸法公差は、原材料の規格ではなく、注文されたパイプの規格から選択する必要があります。

BS 1387 では伝統的にチューブを軽量、中型、重量シリーズに分類しています。選択したシリーズによって壁の厚さとメートルあたりの質量が決まります。実際の外径、肉厚、ねじ山の適合性、圧力または漏れテストの要件が検証されない限り、同じ呼び径を持つ一般的な構造チューブを置き換えるだけでは十分ではありません。

亜鉛層は鋼基板を犠牲的に保護します。コーティングの耐久性は、亜鉛の質量、コーティングの連続性、暴露カテゴリー、結露、塩化物汚染、切断面の保護、曲げや取り付け時の損傷によって決まります。

チューブはプレーンエンド、ネジ付き、またはネジとソケット付きで提供されます。ねじ山、端処理、コーティング条件、溶接性は注文段階で指定する必要があります。亜鉛メッキ表面は溶接前に局所的に準備する必要があり、適切な工業用換気手順を使用して溶接ヒュームを制御する必要があります。

Q195は比較的成形性が高く、軽加工に適しています。 Q235B は、一般的な溶接構造に対してより高い強度レベルを提供します。 SS400 は、厚さ 16 mm までの最小降伏強度が 245 MPa の JIS 構造グレードです。従来の Q345B はより高い強度を提供しますが、現在の GB/T 1591 調達では、Q345B が現在の指定のままであると仮定するのではなく、通常は Q355 シリーズのグレードを評価する必要があります。

よくある調達の問題は、完成したチューブを制御する要件を定義せずに「BS 1387 Q195 SS400 パイプ」を注文することです。

購入仕様書を次のように分割します。

• 完成チューブ規格
• ベーススチール材種
• 次元シリーズ
• 製造ルート
• 塗布ルートと塗布量
• 終了準備
• 検査・試験レベル

これにより、Q195 または SS400 の原材料が BS 1387 準拠の自動証明として誤って提示されるのを防ぎます。 SS400 は、BS 1387 の専用パイプグレードではなく、JIS G 3101 に基づく一般構造用鋼の名称です。

購入者は、材料が事前に亜鉛メッキされているのか、溶接後に亜鉛メッキされているのかを特定せずに、「亜鉛メッキ」のみを記載した見積書を受け取ることがよくあります。

以下を定義します。

• 亜鉛めっきルート
• 亜鉛の最小質量または厚さ
• 溶接線補修方法
• 内部および外部のコーティング要件
• カットエンドの修理要件
• 塗装密着性試験
• 膜厚測定方法

これにより、購入者は、未定義の亜鉛メッキ仕上げに依存するのではなく、実際の大気、屋内結露、または製造環境に従ってチューブを評価することができます。

公称パイプサイズは、測定された外径を直接表すものではありません。たとえば、公称 1 インチのねじ付きチューブは、実際の外径が 25.4 mm のチューブではありません。

生産前に次のことを確認できます。

• 実際の外径
• 肉厚とシリーズ
• ねじサイズとねじ規格
• ソケットの互換性
• 長さの許容差
• 端部直角度
• 楕円形
• 真直度
• 1メートルあたりの質量

これにより、ねじ山のミスマッチ、カップリングの漏れ、治具の干渉、取り付けの手戻りが軽減されます。 ISO 65 も同様に、呼びインチ寸法だけではなく、定義された一連の寸法を通じて炭素鋼ねじ切りチューブを扱います。

チューブを使用して、商業温室の屋根アーチ。

この用途の場合、購入者は、外径、肉厚、亜鉛メッキのルート、曲げ半径、曲げ後の楕円形、溶接シームの方向、最小降伏強度、および穴あけまたは切断された領域の局所修復方法を定義する必要があります。事前亜鉛メッキ Q195 チューブは、構造設計が許せば軽量に形成されたアーチに適していますが、より長いスパンや風雪荷重の増加には、より高強度のグレードを選択できます。

最終的なチューブの寸法と構造グレードは、温室設計者によって検証される必要があります。この製品説明は、プロジェクト固有の構造計算に代わるものではありません。

以下の値は、参照された材料規格からの典型的な最大熱分析限界です。正確なグレードの末尾、脱酸方法、製品の厚さ、および注文された標準エディションを注文書に記載する必要があります。

推奨される検査項目は次のとおりです。
