| ブランド名: | TORICH |
| モデル番号: | EN10305-2 |
| MOQ: | 2 トン |
| 価格: | USD 800-1100/Ton |
| 支払条件: | L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram |
| 供給能力: | 60000トン/年 |

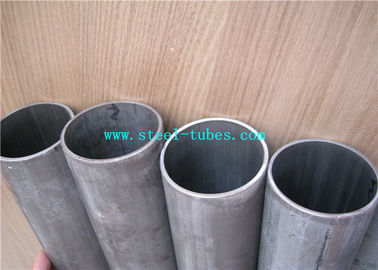

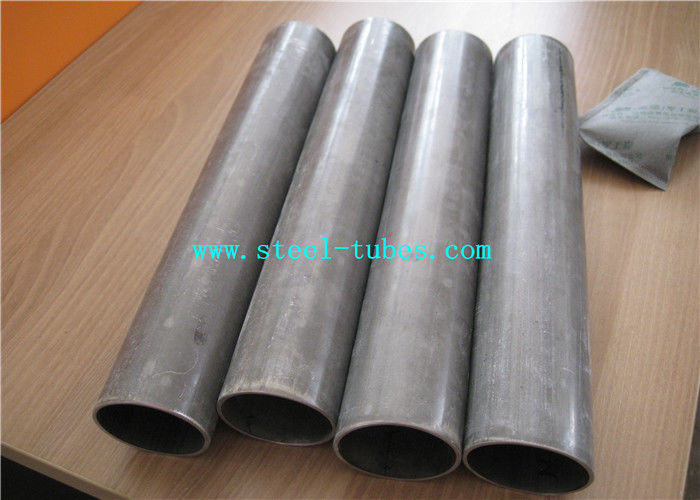

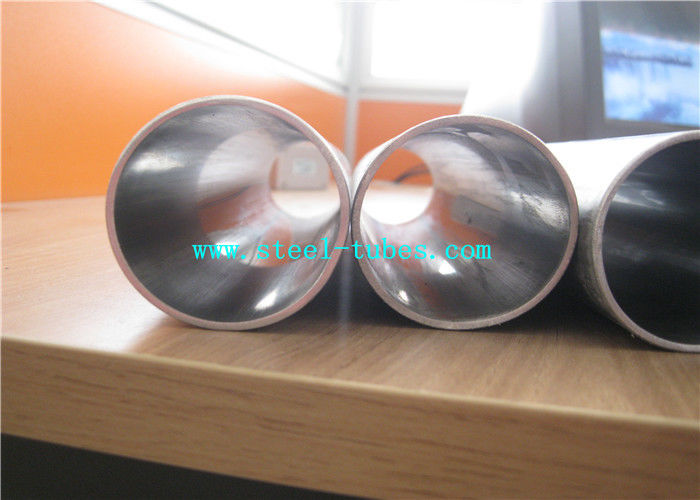

EN10305-2 モーターサイクルのショック吸収器用DOMパイプ
EN10305-2 溶接された精密冷引鋼管

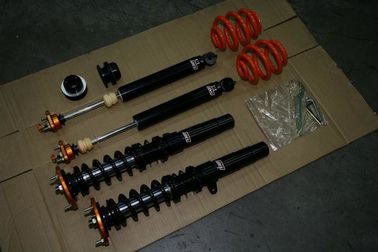

応用:自動車産業用/機械用/オイルシリンダーチューブ用/オートバイ用緩衝器用
自動ショック吸収器内筒/望遠鏡式筒
サイズ範囲:O.D.:6-350mm W.T.:1-35mm L:最大12000mm

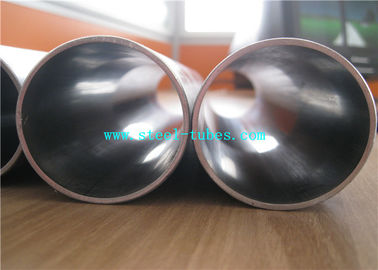

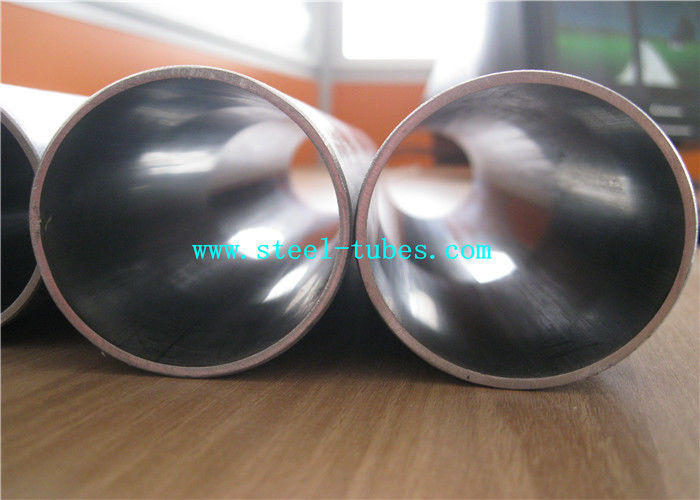

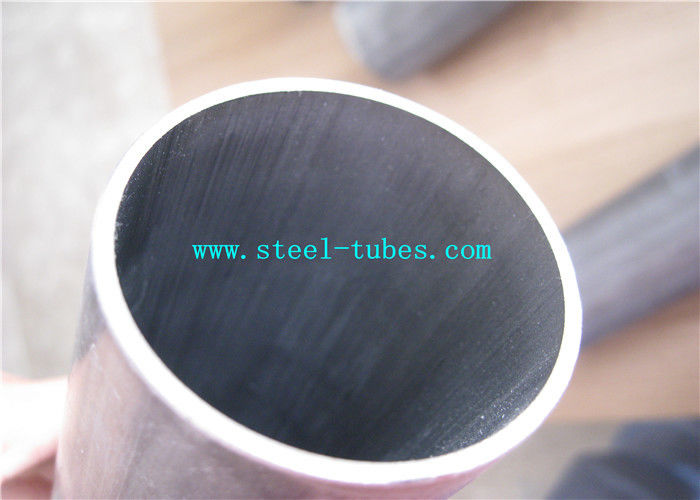

特徴:高精度で滑らかなID容量と荒さ
鋼材の種類と化学組成
| 鉄鋼類 | C について | そうだ | ミニ | P | S | |
| 鉄鋼の名称 | 鋼の番号 | マックス | マックス | マックス | マックス | マックス |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| 室温での機械特性 | |||||||||||||
| 鉄鋼類 | 配送条件の最小値 | ||||||||||||
| 鋼の名前 | (+Cc) | (+LCc) | (+SR) | (+Ad) | (+N) | ||||||||
| Rm Mpa | A % | Rm Mpa | A % | Rm Mpa | ReH Mpa | A % | Rm Mpa | A % | Rm Mpa | MPA について | A % | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270〜410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300から440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340〜480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410〜550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490〜630 | 355 | 22 |
aRm: 張力強度; ReH: 上部出力強度; A: 骨折後の伸縮
b 1Mpa=1N/mm2
c 完成加工の冷たい作業の程度に応じて,出力強度は,引き出力強度とほぼ同等である.
計算のために,次の関係が推奨されます.
配送条件 +C: ReH ≥0.8 Rm
配送条件 +LC: ReH ≥0.7 Rm
d 計算のために,次の比率が推奨されます:ReH≥0.5Rm
e 外径 ≤30mm,壁厚さ ≤3mm の管の場合は,ReHの最小値は,この表で示した値より10Mpa低い.
注: お客様の要求に応じて,特殊鋼のグレードも用意されています.
適用する:
1~ 入荷した原材料の検査
2~ 鋼類の混同を避けるために原材料の分離
3~ 冷たい引出のための加熱とハンマーエンド
4~ 冷引・冷巻き,ライン検査
5~ 熱処理, +A, +SRA, +LC, +N, Q+T
6~ ストレートリング-指定長さに切る-完成測定検査
7~ ストレンジ強度,出力強度,長さ,硬さ,衝撃,マイクロ構造などで独自の実験室で機械試験

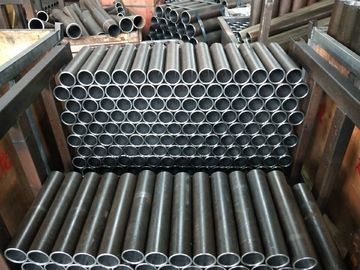

8~ 梱包とストッキング
鋼管の100%は,次元的にチェックされています.
100%の鋼管は 表面の不具合がないように 視覚的にチェックされています
100%の渦巻電流試験と超音波試験で,長度および横幅の欠陥を除去する.
EN10305-2 精密冷引鋼管を溶接した鋼管 機械/自動車用鋼管
EN10305-2 溶接された精密冷引鋼管
応用:自動車産業/機械用/オイルシリンダーチューブ/オートバイショック吸収器内部シリンダー/望遠鏡シリンダー
簡単な詳細:
サイズ範囲:O.D.:6-350mm W.T.:1-35mm L:最大12000mm
鋼材のグレード:E195,E237,E275,E355,E355
記述:
ERW+DOM
電子溶接前チューブから冷凍引出または他の適切なプロセスで製造される.
管は,前管の形成前に,平らなロールストリップの長さを結びつけるのに使用される溶接器を含まない.
記述:
熱または冷冷に巻きられた鋼製の機械管.
電気抵抗で溶接された低炭素鋼管を機械用管として使用する
利点:
集中度が良い 縫い目のないより良い価格です
鋼材の種類と化学組成
| 鉄鋼類 | C について | そうだ | ミニ | P | S | |
| 鋼の名前 | 鋼材数 | マックス | マックス | マックス | マックス | マックス |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| 室温での機械特性 | |||||||||||||
| 鉄鋼類 | 配送条件の最小値 a b | ||||||||||||
| 鋼の名前 | (+Cc) | (+LCc) | (+SR) | (+Ad) | (+N) | ||||||||
| Rm MPa | A % | Rm MPa | A % | Rm MPa | リハビリ MPa | A % | Rm MPa | A % | Rm MPa | ローレンス MPa | A % | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270〜410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300から440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340〜480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410〜550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490〜630 | 355 | 22 |
aRm: 張力強度; ReH: 上部出力強度; A: 骨折後の伸縮
b 1Mpa=1N/mm2
c 完成加工の冷たい作業の程度に応じて,出力強度は,引き出力強度とほぼ同等である.
計算のために,次の関係が推奨されます.
配送条件 +C: ReH ≥0.8 Rm
配送条件 +LC: ReH ≥0.7 Rm
d 計算のために,次の比率が推奨されます:ReH≥0.5Rm
e 外径 ≤30mm と壁厚さ ≤3mm の管の場合,ReHの最小値は,この表で示した値より10Mpa低い.
注: お客様の要求に応じて,特殊鋼のグレードも用意されています.
応用:
自動車産業/機械用/オイルシリンダーチューブ/オートバイショック吸収器
内部シリンダー/望遠鏡シリンダー
競争力
宝鋼の原材料の良い源です
郵便局と合意に従って迅速な配達時間.
標準と顧客の要求に従って正確に生産します.
経験豊富な輸出チーム, 24時間以内に迅速な応答.

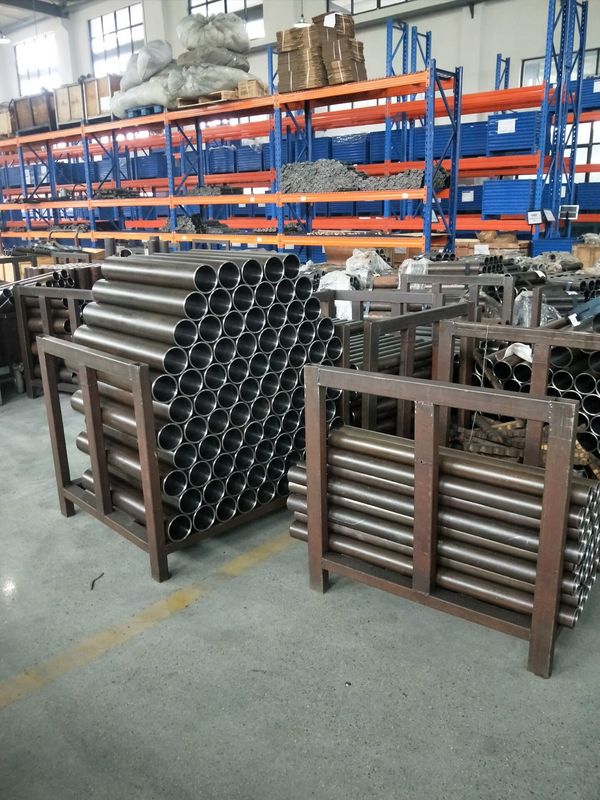

製造場所:
試験方法:
張力試験
均等化試験
漂流拡大試験
寸法検査
粗度測定
視覚検査
破壊的でない試験
a. 縦の不完全性に関する試験
- エディ電流試験 - EN10246-3,レベルE3
- 超音波試験 - EN10246-7 レベル U3
b. 密度
- 密度の検証のための非破壊性試験は,EN10246-1に従って行われます.
EN10305 "精密用途用鋼管 - 製造技術条件"という一般標題の下記の部分からなる.
第1部 縫い目のない冷たい引くチューブ
第2部分:冷たく引かれた溶接管
第3部 冷熱溶接したチューブ
第4部分: 水力および気力発電システムのためのシームレス冷引管
第5部 溶接し冷たいサイズで成形した四角形・四角形管
第6部分:水力および気力発電システム用冷引管の溶接
基準参照:
EN10002-1 金属材料 - 張力試験 - 第1部分:環境温度の試験方法
EN10020 鋼類の定義と分類
EN10021 鉄鋼製品に関する一般的技術供給要件
EN10027-1 鉄鋼の指定システム - 第1部分:鉄鋼の名称,主要な記号
EN10027-2 鉄鋼の指定システム - 第2部分:数値システム
EN10052 鉄製品に対する熱処理用語の語彙
EN10204 メタリック製品 - 検査書類の種類
EN10233 メタリック素材 - 管 - 平ら化試験
EN10234 メタリック素材 - 管 - 漂流膨張試験
EN10246-1 鋼管の非破壊試験 - 第1部分縫合のない鉄磁気鋼管と溶接した鉄磁気鋼管の自動電磁試験
EN10246-3 鋼管の非破壊試験 - 第3部分:不完全性を検出するための無縫および溶接された (浸水弧溶接以外の) 鋼管の自動渦流試験
EN10246-5鋼管の非破壊試験 - 第5部分横向欠陥の検出のために,シームレスおよび溶接された (浸水弧溶接以外の) 鉄磁鋼管の自動的な完全な周辺磁気変換器/流体漏洩試験
EN10246-7 鋼管の非破壊試験 - レベル1およびレベル2の非破壊試験スタッフの資格と能力
EN ISO377 鉄鋼および鉄鋼製品 - 機械試験のためのサンプルと試料の配置と準備 (ISO 377:1997)
EN ISO 2566-1 鋼 - 長さ値の変換 - 第1部分:炭素と低合金鋼 (EN102566-1:1984)
EN 10168 鉄鋼製品 - 検査文書 - リストの情報と説明
ENV10220,シームレスおよび溶接された鋼管 - 単位長さの寸法と質量
EN10266 鋼管,フィッティング,構造の空洞孔 - 製品規格で使用する定義と記号
EN ISO 4287 ジオメトリ製品仕様 (GPS) - 表面質感:プロファイル方法 - 用語,定義,表面質感パラメータ (ISO 4287:1997)
