DIN 2393 St37-2 溶接鋼管 精密冷引 溶接鋼管 袖用
担当者 : Richard SHEN
電話番号 : +86-13736164628
WhatsApp : +8613736164628
詳細情報 |
|||
鋼鉄等級: | E155 E195 E235 E275 E335 | 形状: | 円形 |
---|---|---|---|
Diemension: | 6-350mm*1-35mm*max12000mm | アプリケーション: | の自動車産業のために/機械類の使用/シリンダー管/オートバイの衝撃吸収材油をさして下さい |
製造方法: | 引かれる Welded+ の風邪- | 配達状態: | + Cc + Lc + SR + 広告 + N (NBK) |
ノート: | 特別な鋼鉄等級は顧客の要求に従ってまた利用できます、 | ||
ハイライト: | 溶接の鋼鉄管,電気抵抗の溶接された鋼鉄管 |
製品の説明

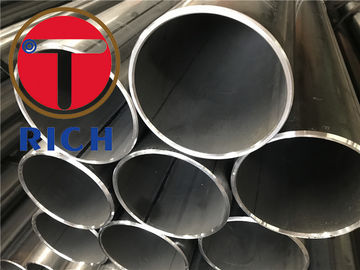

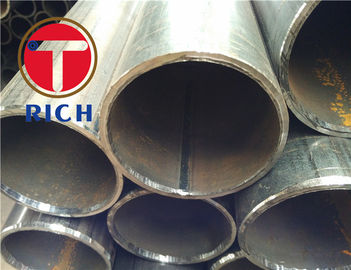

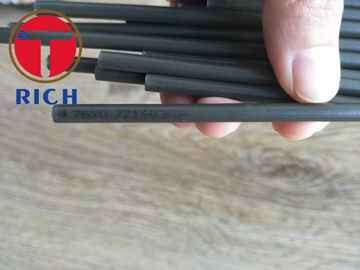

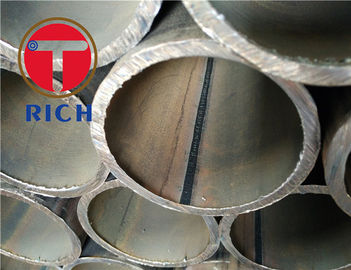

SAEの油圧自動冷凍のためのJ526によって溶接される低炭素鋼鉄管
適用:カバーはgeneralautomotive、冷凍、油圧のために、および質の適したforbendingの管を意図されている要求し、単一壁の低炭素鋼鉄管を急に燃え上がり、玉が付き、形作り、そしてろう付けする他の同じような適用溶接しました。
サイズ:長さ--2~12mの重量--2~4.5mm OD--16~50mm
製造:管は管状の形態に形づいた鋼鉄の単一のストリップからなされます端のofwhichは適した溶接プロセスによって結合され、密封されます。溶接の後で滑らかな円形の表面を提供するために、ビードはtheoutsideから取除かれ、管はこの文書のすべての条件を満たすproduceaの完成品に関してそのような方法で処理されます。通常このタイプの管はavailableinの巻かれ、まっすぐな状態です。直線性の条件は製造者のandpurchaserの間で合意されるべきです。
検査項目:
化学成分
抗張テスト
超音波検査
渦電流の欠陥の検出
折り曲げ試験
テストを平らにすること
外の直径および壁厚さ(mm)の許された許容
タイプの鋼鉄管 | 鋼鉄管の次元 | 許された許容 | ||
平均クラス | 一流 | |||
つや出し (突き出され、拡大された)管 |
外の直径D | すべて | ±1% (min.+/-0.50) |
- |
壁厚さ | すべて | +15%/-12.5% (min.+4.5/-4.0) |
- | |
冷た引かれた(冷間圧延された)管 | 外の直径D | 6~10 | ±0.2 | ±0.15 |
>10~30 | ±0.40 | ±0.20 | ||
>30~50 | ±0.45 | ±0.30 | ||
>50 | ±1% | ±0.8% | ||
壁厚さ | <1> | ±0.15 | ±0.12 | |
>1~3 | +15% -10% |
+12.5% -10% |
||
>3 | +12.5% -10% |
±10% | ||
注:外diameter>35mmの熱拡大された管のため、壁厚さis±18%の許された許容。 |
鋼鉄管の縦方向の機械特性
いいえ。 | 鋼鉄等級 | 引張強さ(Mpa) | 収穫ポイント(Mpa) | 破損の後の延長(%) | |
s<16> | s>16 | ||||
より少しより | |||||
1 | 10 | 335~475 | 205 | 195 | 24 |
2 | 20 | 410~550 | 245 | 235 | 20 |
3 | Q295 | 430~610 | 295 | 285 | 22 |
4 | Q345 | 490~665 | 325 | 315 | 21 |
比較優位:
Baoの鋼鉄からの原料のよいもと。
POおよび一致に従う敏速な受渡し時間。
丁度農産物標準および顧客の要求に従って。
カスタマー サービス、24時間以内の速い応答のためのベテランの輸出チーム。
生産の場所:
テスト方法:
抗張テスト
テストを平らにすること
漂流の拡大テスト
次元の点検
荒さの測定
視覚examincation
ない有害なテスト
a. 縦方向の欠陥のためにテストして下さい
- 渦電流テスト- EN10246-3のレベルE3
- 超音波テスト- EN10246-7のレベルU3
b. 漏出堅さ
- 漏出堅さの証明のための非破壊的なテストはEN10246-1に従って遂行されます
EN10305は一般的なタイトル「精密適用のための鋼鉄管の下で次の部品から成っています-技術的な配達は調節します」
パート1: 継ぎ目が無い風邪-引き分け管
パート2: 溶接された風邪-引き分け管
パート3: 溶接された風邪によって大きさで分類される管
部4: 継ぎ目が無い風邪-油圧および空気のパワー系統のための引き分け管
部5: 溶接され、風邪によって大きさで分類される正方形および長方形の管
部6: 溶接された風邪-油圧および空気のパワー系統のための引き分け管
標準参照:
EN10002-1の金属材料-抗張テスト-パート1:周囲温度のテストの方法
鋼鉄の等級のEN10020、定義および分類
鋼鉄のためのEN10021、概要の技術的な引き渡し要件および鉄プロダクト
EN10027-1の鋼鉄-パート1のための指定システム:鋼鉄名前、主な記号
EN10027-2の鋼鉄-パート2のための指定システム:数システム
EN10052の鉄プロダクトのための熱処理の言葉の用語。
EN10204の金属プロダクト-タイプの点検文書
EN10233の金属材料-管-テストを平らにすること
EN10234の金属材料-管-漂流の拡大テスト
EN10246-1の鋼鉄管-パート1の非破壊的なテスト: 油圧漏出堅さの証明のための継ぎ目が無く、溶接された(水中に沈められるを除いてアーク溶接される)強磁性鋼鉄管の自動電磁石のテスト
EN10246-3の鋼鉄管-パート3の非破壊的なテスト:欠陥の検出のための継ぎ目が無く、溶接された(水中に沈められるを除いてアーク溶接される)鋼鉄管の自動渦電流のテスト
EN10246-5の鋼鉄管-部5の非破壊的なテスト:縦方向の欠陥の検出のための継ぎ目が無く、溶接された(水中に沈むアーク溶接されるexpcept)強磁性鋼鉄管の自動完全な周辺磁気学のトランスデューサー/変化漏出テスト
鋼鉄管のEN10246-7、非破壊的なテスト-資格およびレベル1および2の非破壊的なテスト人員の能力。
EN ISO377、鋼鉄および鋼材-機械テスト(ISOの377:1997)のためのサンプルそして試験片の位置そして準備
EN ISO 2566-1の鋼鉄-延長の価値の転換-パート1:カーボンおよび低合金の鋼鉄(EN102566-1:1984年)
EN 10168、鉄および鋼材-点検文書-リストの情報および記述
ENV10220、継ぎ目が無いおよび溶接された鋼鉄管-単位長ごとの次元そして固まり
EN10266、鋼鉄管、付属品および構造空セクション-プロダクト標準の使用のための定義そして記号
EN ISO 4287の幾何学的な製品仕様書(GPS) -表面の質:プロフィール方法-言葉、定義および表面の質変数(ISOの4287:1997)
