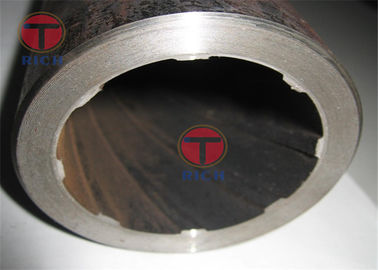

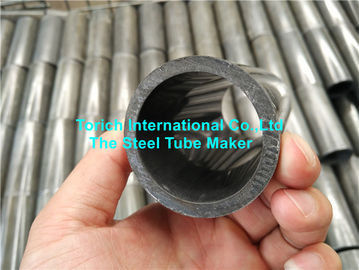

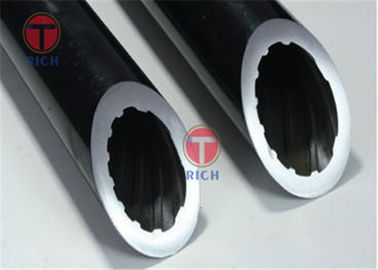

GB/T 20409の高圧ボイラーのための複数のRifled継ぎ目が無い鋼鉄管

製品の説明

GB/T 20409の高圧ボイラーのための複数のrifled継ぎ目が無い鋼鉄管

適用:良質カーボン構造スチールは、高圧を作り出すためにそして圧力の上で適したボイラーのための構造スチールの冷たデッサンか冷間圧延された内部糸の管を合金にします

サイズ:長さ--8-12m
           OD--28.6-66.7mm
           重量--6.38-18.33mm
           湾曲--≤1.0mm/m

表面質:
女性によって通される管の1.Theの内部および外的な表面がひび、折目、結び目、折目および薄片分離がない注意しません。これらの欠陥は完全に取除かれるべきです。欠陥の取り外しの深さは壁厚さの10%を超過し満ちる取り外しの場所の実際の壁厚さは壁厚さよりより少しべきではないです。最低の正当な厚さの偏差は、整理円形になるべきです
糸の2.The形はそのまま保たれるべきです。デッサンか、カールするか、または崩壊があってはなりません。
内部的に通された管の3.Theの内部および外のまっすぐな表面が（を含む非削られたコア・ロッド）深さの最低の壁厚さの4%以下および最大0.2 mmがある。
否定的な偏差を可能にするために壁厚さを超過しない4.Otherローカル欠陥がある。
内部的に通された管の内部およびGAIMENの5.Oxideスケールは薄い酸化物の層が点検と干渉しないように取除かれるべきです。



鋼鉄の等級そして化学成分

数	ブランド	化学成分（多くの一部分）/%
		C	Mn	Si	Cr	Mo	S	P
1	20G	0.17~0.23	0.35~0.65	0.17~0.37	--	--	≤0.020	≤0.025
2	20MnG	0.17~0.23	0.70~1.00	0.17~0.37	--	--	≤0.020	≤0.025
3	25MnG	0.22~0.29	0.7~1.00	0.17~0.37	--	--	≤0.020	≤0.025
4	12CrMoG	0.08~0.15	0.40~0.70	0.17~0.37	0.40~0.70	0.40~0.55	≤0.020	≤0.025
5	15CrMoG	0.12~0.18	0.40~0.70	0.17~0.37	0.80~1.10	0.40~0.55	≤0.020	≤0.025
Note1:20G、20MnG、25MnGの残りの要素の内容は満足するべきです:Cu≤0.20%、Cr≤0.25%、Ni≤0.25%、V≤0.08%、Mo≤0.15%;他のブランドの残りの要素は満足するべきです:Cu≤0.20%、Ni≤0.30%。 Note2:20G鋼鉄の酸溶性アルミニウムは以上0.010%あるべきではないです。 Note3:炉の精錬と酸素のコンバーターによって作り出される鋼鉄の窒素の内容は以上0.008%あるべきではないです。



内部ねじ管のサイズおよび糸変数の正当な偏差

コード	プロジェクト	「A」の歯のタイプ正当な偏差	「B」の歯のタイプ正当な偏差
A	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	--
B	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	--	±0.15mm ±0.20mm ±0.25mm ±0.30mm
C	ねじの根のI.D: O.D- （1.11×Minimum W.T×2） O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm
E	最低I.D	ゼロへの否定的な偏差	ゼロへの否定的な偏差
F	最低W.T	+22% 0	+22% 0
G	糸の先端	--	--
I	糸の上の幅	--	--
	糸の高さ: O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.3mm	±0.18mm ±0.20mm ±0.23mm ±0.28mm
K	糸のサイド アングル。	±15°	±15°
O	糸の根の丸かどの半径	--	--
M	糸ピッチ	±3.2mm	±3.2mm
N	糸の鉛	±3.2mm×threadの先端	±3.2mm×threadの先端
	螺旋角度	評価	評価
T	糸の上の幅（軸）	±1.3mm	±1.3mm
U	糸の上の（軸）腔線幅	--	--
Bのタイプのために、あらゆる糸高さの最高の偏差はテーブルで指定される正当な偏差を超過できますが0.08mmの正当な偏差を超過するべきではないしすべての平均高さはある特定の偏差の範囲と一直線にあるべきです通ります。 評価は管の軸線に基づいています。
