| ブランド名: | TORICH |
| モデル番号: | GB/T 14291 |
| MOQ: | 2トン |
| 価格: | USD 400-700 Ton |
| 支払条件: | L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram |
| 供給能力: | 1 年ごとの 6000 トン |

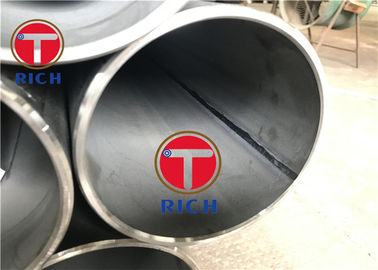

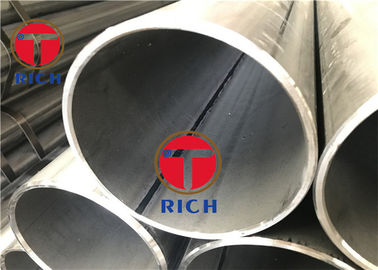

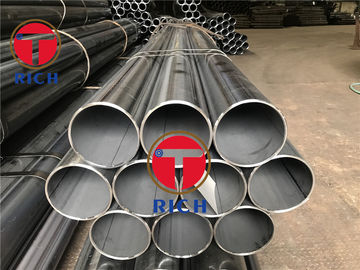

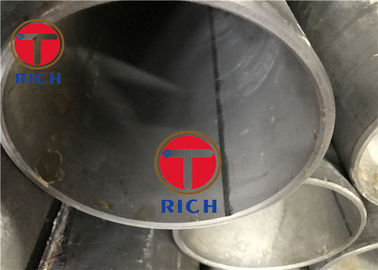

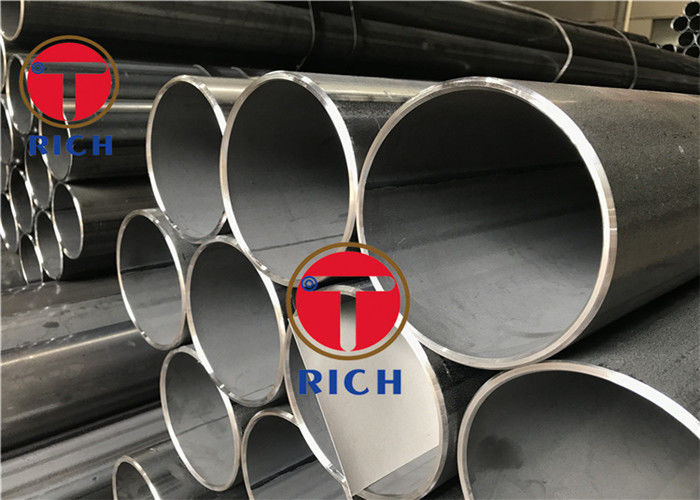

GB/T 14291 鉱山液体サービス用 溶接式Q235A/Q235B鋼管

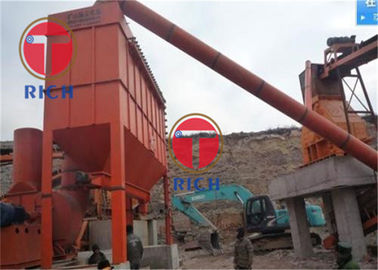

適用:鉱山風,排水,排水ガス圧,直線シーム溶接鋼管でパルス輸送
サイズ:L-4~12m
OD-21.3-660mm
WT-2.5-14mm
グレード:Q235A,Q235B,Q295A,Q295B,Q345A,Q345B
製造方法:高周波抵抗溶接
納品状態:供給と需要の両側が物事を話し合い,また,溶接熱処理の配送状態または他の状態に応じてすることができます. 熱処理は,熱処理や熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,熱処理,
表 1 外径と壁厚さの許容された偏差
ユニット: ミリメートル
| 外径D | 外径の許容される偏差 | 壁厚さの許容された偏差 |
| D≤483 | ±050 | ±10%S |
48.3| ±1%D | | |
| D>273 | ±0.75%D |
表 2 機械的特性
| グレード | 張力強度
| 降降強度 | エロング A% 少なくとも | |
| D≤1683 | D>1683 | |||
| Q235A,Q235B | 375 | 235 | 15 | 20 |
| Q295A,Q295B | 390 | 295 | 13 | 18 |
| Q345A,Q345B | 470 | 345 | 13 | 18 |
| 注: 張力試験の仲裁時間は,縦断サンプルに基づいています. | ||||
表 3 試験項目,試験方法,および鋼管の採取数
| はい | 検査プロジェクト | 採取方法と試験方法 | 採取量 |
| 1 | 化学成分 | GB/T 20066,GB/T 223,GB/T 4336 | オーブンごとに"個 |
| 2 | 張力試験 | GB/T 228,GB/T 2975 | セットごとに1個 |
| 3 | 張力試験 | GB/T 241 | 一人ずつ |
| 4 | 超音波検査 | GB/T18256 | 一人ずつ |
| 5 | エディ電流の欠陥検出 | GB/T 7735 | 一人ずつ |
| 6 | 曲がりテスト | GB/T 244 | 一組あたり2個 |
| 7 | 均等化試験 | GB/T 246 | ロールごとに4本 |
表4 外径,壁の厚さ,理論的重量と試験圧力
| 標準外径 (D) /mm | 標準壁厚さ (S) /mm | 理論的な重量 (kg/m) | 試験圧力/MPa | ||
| Q235AQ235B | Q295AQ295B | Q345AQ345B | |||
| 21.3 | 2.5 | 1.16 | 15 | 15 | 15 |
| 21.3 | 3 | 1.35 | 15 | 15 | 15 |
| 21.3 | 3.5 | 1.54 | 15 | 15 | 15 |
| 25 | 2.5 | 1.39 | 15 | 15 | 15 |
| 25 | 3 | 1.63 | 15 | 15 | 15 |
| 25 | 3.5 | 1.86 | 15 | 15 | 15 |
| 25 | 4 | 2.07 | 15 | 15 | 15 |
| 26.9 | 2.5 | 1.50 | 15 | 15 | 15 |
| 26.9 | 3 | 1.77 | 15 | 15 | 15 |
| 26.9 | 3.5 | 2.02 | 15 | 15 | 15 |
| 26.9 | 4 | 2.26 | 15 | 15 | 15 |
| 31.8 | 2.5 | 1.81 | 15 | 15 | 15 |
| 31.8 | 3 | 2.13 | 15 | 15 | 15 |
| 31.8 | 3.5 | 2.44 | 15 | 15 | 15 |
| 31.8 | 4 | 2.74 | 15 | 15 | 15 |
| 33.7 | 2.5 | 1.92 | 15 | 15 | 15 |
| 33.7 | 3 | 2.27 | 15 | 15 | 15 |
| 33.7 | 3.5 | 2.61 | 15 | 15 | 15 |
| 33.7 | 4 | 2.93 | 15 | 15 | 15 |
| 38 | 2.5 | 2.19 | 15 | 15 | 15 |
| 38 | 3 | 2.59 | 15 | 15 | 15 |
| 38 | 3.5 | 2.98 | 15 | 15 | 15 |
| 38 | 4 | 3.35 | 15 | 15 | 15 |
| 40 | 2.5 | 2.31 | 15 | 15 | 15 |
| 40 | 3 | 2.74 | 15 | 15 | 15 |
| 40 | 3.5 | 3.15 | 15 | 15 | 15 |
| 40 | 4 | 3.55 | 15 | 15 | 15 |
| 42.4 | 2.5 | 2.46 | 15 | 15 | 15 |
| 42.4 | 3 | 2.91 | 15 | 15 | 15 |
| 42.4 | 3.5 | 3.36 | 15 | 15 | 15 |
| 42.4 | 4 | 3.79 | 15 | 15 | 15 |
| 48.3 | 2.5 | 2.82 | 14.6 | 15 | 15 |
| 48.3 | 3 | 3.35 | 15 | 15 | 15 |
| 48.3 | 3.5 | 3.87 | 15 | 15 | 15 |
| 48.3 | 4 | 4.37 | 15 | 15 | 15 |
| 51 | 2.5 | 2.99 | 13.8 | 15 | 15 |
