ASTM A789 スーパーデュプレックス 2507 パイプ 石油化学用冷引ステンレス鋼管
担当者 : Richard SHEN
電話番号 : +86-13736164628
WhatsApp : +8613736164628
詳細情報 |
|||
材料: | ステンレス鋼201/304/316 | グレード: | S30210 S30408 S30403 S31008 |
---|---|---|---|
表面に: | ピクルスにすること | 技術: | 引かれる冷間圧延された風邪- |
外径: | 3-500MM | 重量: | 0.5-50mm |
ハイライト: | ステンレス製の管の鋼鉄,大口径のステンレス鋼の管 |
製品の説明

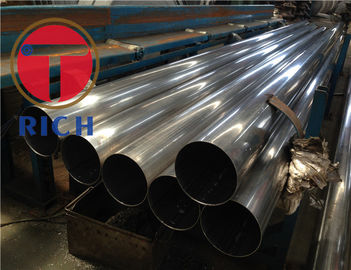

製品名:GB/T24593 12Cr18Ni9 06Cr18Ni11Ti 304/316Weldedオーステナイトのボイラーおよび熱交換体のステンレス鋼の管
サイズの範囲:O.D.:3-500mm W.T.:0.5-50mm L:顧客の実際の適用および生産に従って2000-12000mm。
適用:ボイラーおよび熱交換体のため
鋼鉄等級:12Cr18Ni9,06Cr19Ni10,022Cr19Ni10,06Cr25Ni20,022Cr22Ni5Mo3N、019Cr19Mo2NbTi、06Cr13Al
特徴:
よい同心性
よい表面質
よいODおよびIDの許容
高精度
安定した質
滑らかな荒さ
TORICHの品質保証
ODのTable1Tolerance
分類 | わずかなOD | 許された許容 | ||
PC | PB | PA | ||
H T |
<25 | ±0.20 | ±0.15 | ±0.10 |
≥25~<40 | ±0.30 | ±0.25 | ±0.20 | |
≥40~<63 | ±0.50 | ±0.30 | ±0.25 | |
≥63~<90 | ±0.60 | ±0.50 | ±0.40 | |
≥90~<159 | ±0.80 | ±0.65 | ±0.50 | |
≥159~<300 | ±0.8%D | ±0.7%D | ±0.5%D | |
≥300~<610 | ±0.1%D | ±0.8%D | ±0.6%D | |
≥10 | 議定書 | 議定書 | 議定書 | |
WC SP |
<25 | ±0.15 | ±0.12 | ±0.10 |
≥25~<40 | ±0.20 | ±0.15 | ±0.13 | |
≥40~<50 | ±0.20 | ±0.18 | ±0.15 | |
≥50~<60 | ±0.25 | ±0.20 | ±0.18 | |
≥60~<90 | ±0.30 | ±0.28 | ±0.25 | |
≥90~<100 | ±0.40 | ±0.35 | ±0.30 | |
≥100~<200 | ±0.5%D | ±0.4%D | 議定書 | |
≥200 | 議定書 | 議定書 | 議定書 |
重量のテーブル2Tolerance
わずかな重量 | 許された許容 |
<0.5 | ±0..10 |
≥0.5~1.0 | ±0.15 |
>1.0~2.0 | ±0.20 |
>2.0~<4.0 | ±0.30 |
≥4.0 | ±10%S |
表3の曲がる程度
わずかな壁Thickness/mm | 曲がる程度(mm/m) |
≤108 | ≤1.0 |
>108~325 | ≤1.5 |
>325 | ≤2.5 |
表3の化学成分
鋼鉄等級 | 化学compositon % | ||||||||
C | Si | Mn | P | S | NI | Cr | Mo | N | |
12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~10.00 |
17.00 ~19.00 |
— | 0.10 |
06Cr18Ni10 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~11.00 |
18.00 ~20.00 |
— | — |
022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~12.00 |
18.00 ~20.00 |
— | — |
07Cr19Ni10 | 0.04~0.10 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~11.00 |
18.00 ~20.00 |
— | — |
06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~11.00 |
18.00 ~20.00 |
— |
0.10 ~0.16 |
022Cr19Ni10N | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~11.00 |
18.00 ~20.00 |
— |
0.10 ~0.16 |
10Cr18Ni12 | 0.12 | 1.00 | 2.00 | 0.035 | 0.03 | 10.50~13.00 |
18.00 ~20.00 |
— | — |
06Cr23Ni13 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 12.00~15.00 |
17.00 ~19.00 |
— | — |
03Cr25Ni20 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 19.00~22.00 |
22.00 ~24.00 |
— | — |
06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00~14.00 |
24.00 ~26.00 |
2.00 ~3.00 |
— |
022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00~14.00 |
16.00 ~18.00 |
2.00 ~3.00 |
— |
06Cr17Ni12Mo2Ti | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00~14.00 |
16.00 18.00 |
2.00 ~3.00 |
— |
06Cr17Ni12MoN | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00~13.00 |
16.00 ~18.00 |
2.00 ~3.00 |
0.10 ~0.16 |
022Cr17Ni12Mo2N | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00~13.00 |
16.00 ~18.00 |
2.00 ~3.00 |
0.10 ~0.16 |
06Cr19Ni13Mo3 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 11.00~15.00 |
16.00 ~18.00 |
3.00 ~4.00 |
— |
表4の機械特性
いいえ。 | No.in GB/T20878 | 統一されたデジタル コード | 鋼鉄等級 | 推薦された熱処理システム | 抗張特性 | 硬度 | |||
引張強さ Rm/(N/MM2) |
プラスチック型の規定された延長の強さ Rp0.2/(N/mm2) |
延長 A/% |
HRB | ||||||
≥ | ≤ | ||||||||
1 | 13 | S30210 | 12Cr18Ni9 | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
2 | 17 | S30408 | 06Cr19Ni10 | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
3 | 18 | S30409 | 022Cr19Ni10 | ≥1040℃.Rapidの冷却 | 485 | 170 | 35 | 90 | |
4 | 19 | S30458 | 07Cr19Ni10 | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
5 | 23 | S30458 | 06Cr19Ni10N | ≥1040℃.Rapidの冷却 | 550 | 240 | 35 | 90 | |
6 | 25 | S30453 | 022Cr19Ni10N | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
7 | 26 | S30510 | 10Cr18Ni12 | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
8 | 32 | S30908 | 06Cr23Ni13 | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
9 | 35 | S31008 | 06Cr23Ni20 | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
10 | 38 | S31608 | 06Cr17Ni12Mo2 | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
11 | 39 | S31603 | 022Cr17Ni12Mo2 | ≥1040℃.Rapidの冷却 | 485 | 170 | 35 | 90 | |
12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
13 | 43 | S31658 | 06Cr17Ni12Mo2N | ≥1040℃.Rapidの冷却 | 550 | 240 | 35 | 90 | |
14 | 44 | S31653 | 022Cr17Ni12Mo2N | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
15 | 49 | S31708 | 06Cr19Ni13Mo3 | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
16 | 50 | S31703 | 022Cr19Ni13Mo3 | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
17 | 55 | S32168 | 06Cr18Ni11Ti | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
18 | 62 | S34778 | 06Cr18Ni11Nb | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 | |
19 | 63 | S34779 | 07Cr18Ni11Nb | ≥1040℃.Rapidの冷却 | 515 | 205 | 35 | 90 |
表5の検査項目および試しの量
検査項目 | 見本抽出の量 |
化学成分 |
各炉 1つのサンプルを取って下さい |
抗張テスト | 2つの試験管の各バッチのための1つのサンプル |
硬度テスト | 2つの試験管の各バッチのための1つのサンプル |
テストを平らにすること | 2つの試験管の各バッチのための1つのサンプル |
巻くテスト | 2つの試験管の各バッチのための1つのサンプル |
拡張テスト | 2つの試験管の各バッチのための1つのサンプル |
逆転させた折り曲げ試験 | 管のあらゆる450Mの1つのサンプル |
縦方向のflatteninテスト | 2つの試験管の各バッチのための1つのサンプル |
油圧テスト | 部分ごと |
渦電流の欠陥の検出 | 部分ごと |
粒界腐食テスト | 2つの試験管の各バッチのための1つのサンプル |
結晶粒度テスト | 2つの試験管の各バッチのための1つのサンプル |
光線の検出 | 部分ごと |
水中空気堅さテスト | 部分ごと |
