| ブランド名: | TORICH |
| モデル番号: | GB/T 13793 |
| MOQ: | 5 トン |
| 価格: | USD 400-800 / Ton |
| 支払条件: | L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram |
| 供給能力: | 40000トン/年 |
縦方向の（抵抗の）溶接GB/T 13793が付いている鋼管
Spec:
材料:08# 10# Q195 Q215 Q235 Q345
サイズの範囲:OD:4-1200mm
重量:0.3-200mm
概要の長さ:4-12m
許容:
次のテーブルまたは顧客の要求に従って。
外の直径の単位の表1の許容:mm
| 外の直径（D） | Precesion （PD.A） a概要 | 高精度（PD.B） | 高精度（PD.C） |
| 5-20 | ±0.30 | ±0.15 | ±0.05 |
| ﹥20-35 | ±0.40 | ±0.20 | ±0.10 |
| >35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ±1%D | ±0.35 | ±0.25 |
| >80-114.3 | ±0.60 | ±0.40 | |
| >114.3-168.3 | ±0.70 | ±0.50 | |
| >168.3-219.1 | ±0.80 | ±0.60 | |
| >219.1-711 | ±0.75%D | ±0.5%D | |
| ベルト・コンベヤーのローラーの鋼管に適用しないため | |||
壁厚さの単位の表2の許容:mm
| 壁厚さ（t） | Precesion （PD.A） a概要 | 高精度（PD.B） | 高精度（PD.C） | 均一でない壁厚さb |
| 0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5%t |
| >0.70-1.0 | ±0.05 | ±0.04 | ||
| >1.0-1.5 | ±0.06 | ±0.05 | ||
| >1.5-2.5 | ±10%t | ±0.12 | ±0.06 | |
| >2.5-3.5 | ±0.16 | ±0.10 | ||
| >3.5-4.5 | ±0.22 | ±0.18 | ||
| >4.5-5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ±7.5%t | ±5.0%t | ||
ベルト・コンベヤーのローラーの鋼管に適用しないため | ||||
表3鋼鉄管の曲がること
| 外の直径（D）/mm | 曲がります（mm/m）の多くより | ||
| Precesion （PD.A）概要 | 高精度（PD.B） | 高精度（PD.C） | |
| >16 | 1.5 | 1.0 | 0.5 |
表4の機械特性
| 鋼鉄等級 | 降伏強さRe1。/MPaを下げて下さい | 引張強さ | 延長 | |
D ≤168.3mm | D >168.3mm | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195b | 195 | 315 | 15 | 20 |
| Q215A、Q215B | 215 | 335 | ||
| Q235A、Q235B、Q235C | 235 | 370 | ||
| Q275A、Q275B、Q275C | 275 | 410 | 13 | 18 |
| Q345A、Q345B、Q345C | 345 | 470 | ||
| Q390A、Q390B、Q390C | 390 | 490 | 19 | |
| Q420A、Q420B、Q420C | 420 | 520 | 19 | |
| Q460C、Q460D | 460 | 550 | 17 | |
処理:ERW
技術的な配達状態:溶接か熱処理
の分野で広く利用された:機械および構造の適用

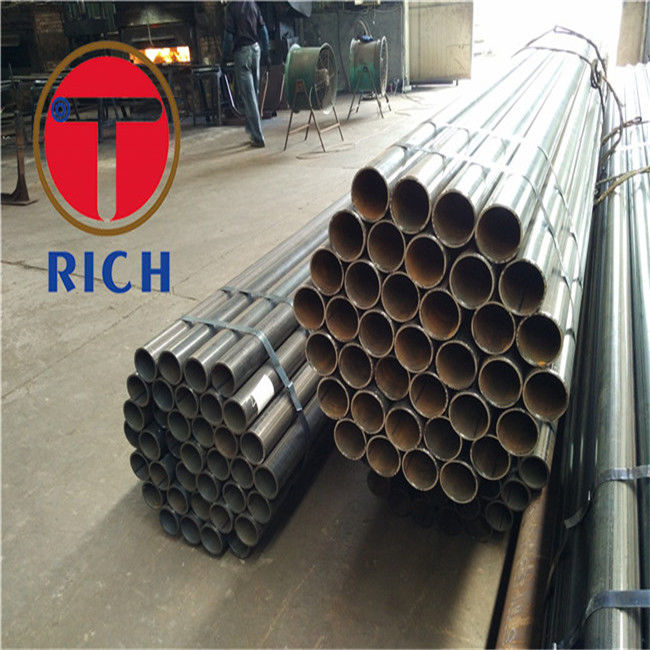

製品イメージ:
