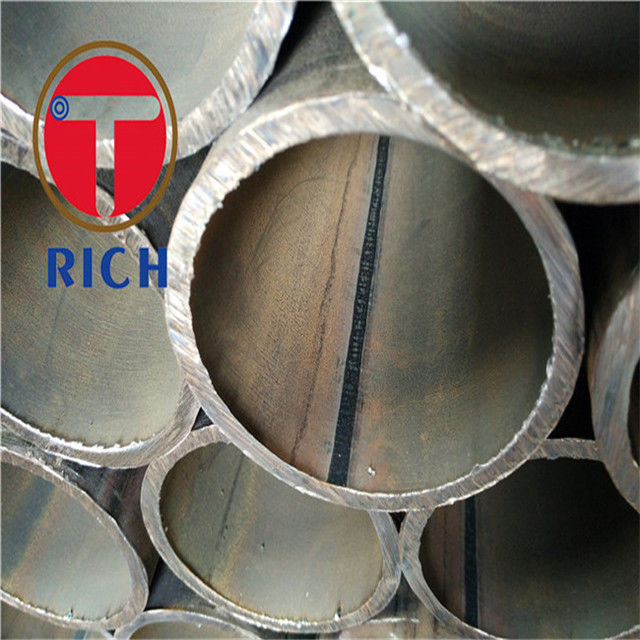

TORICH GB/T13793 10#15#20# Q195 215A 235Aは鋼鉄管の滑らかな荒さを溶接しました
基本プロパティ
原産地:
中国
ブランド名:
torich
認定:
ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV
モデル番号:
GB/T13793
取引物件
最低注文数量:
5 トン
価格:
500-1200 USD/ton
支払条件:
L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram
供給能力:
20000 T/Year
製品概要
製品名:TORICH GB/T13793 材料 10#15#20# Q195 215A 235A 縦断電気抵抗溶接付き鋼管 スタンダード:GB/T13793 サイズ範囲:過剰摂取:5〜711mmWT: そうです0.5-50mm長さ: 4~12mm あるいは 顧客の実際の用途と生産に合わせて 適用する:建設構造 液体輸送 鉄鋼類:10# 15# 20# Q195/Q235/Q345/Q390/Q420 テクノロジー:HFRW 特徴: 良質な同心度 表面の質が良さ 過剰摂取量とDIの好容性 高精度 安定した品質 滑らかな荒さ トリックの品質保証 表 1 外径の許容量単位:mm 外径 (D) 総精進 ...
製品詳細
ハイライト:
溶接管
,溶接の鋼鉄管
Name:
縦方向の電気抵抗のGB/T13793 10#15#の鋼管は溶接します
Technique:
HFRW
Surface:
油をさされる
Delivery Condition:
熱処理
Usage:
構造の構造、液体の交通機関
Length:
4-12m
OD:
5-711mm
WT:
0.5-50mm
製品説明
製品名:TORICH GB/T13793 材料 10#15#20# Q195 215A 235A 縦断電気抵抗溶接付き鋼管
スタンダード:GB/T13793
サイズ範囲:過剰摂取:5〜711mmWT: そうです0.5-50mm長さ: 4~12mm あるいは 顧客の実際の用途と生産に合わせて
適用する:建設構造 液体輸送
鉄鋼類:10# 15# 20# Q195/Q235/Q345/Q390/Q420
テクノロジー:HFRW
特徴:
良質な同心度
表面の質が良さ
過剰摂取量とDIの好容性
高精度
安定した品質
滑らかな荒さ
トリックの品質保証
表 1 外径の許容量単位:mm
| 外径 (D) | 総精進 (PD.A)a は | 高精度 (PD.B) | 高精度 (PD.C) |
| 5から20 | ±030 | ±015 | ±005 |
| >20〜35 | ±040 | ±020 | ±010 |
| >35〜50 | ±050 | ±025 | ±015 |
| >50〜80 | ±1%D | ±035 | ±025 |
| >80から1143 | ±060 | ±040 | |
| >114.3-168 について3 | ±070 | ±050 | |
| >168.3-2191 | ±080 | ±060 | |
| >219.1〜711 | ±0.75%D | ±0.5%D | |
| a はベルトコンベヤー用ローラー用鋼管には適用されない. | |||
表 2 壁厚さの許容量単位:mm
| 壁厚さ (t) | 総精進 (PD.A)a は | 高精度 (PD.B) | 高精度 (PD.C) | 不均一な壁厚さb |
| 0.50-0 だった70 | ±010 | ±004 | ±003 | ≤7.5%t |
| >0.70〜0 | ±005 | ±004 | ||
| >1.0-15 | ±006 | ±005 | ||
| >1.5-25 | ±10%t | ±012 | ±006 | |
| >2.5-3.5 | ±016 | ±010 | ||
| >3.5から4.5 | ±022 | ±018 | ||
| >4.5〜55 | ±026 | ±021 | ||
| >5.5 | ±7.5%t | ±5.0%t | ||
| a はベルトコンベヤー用ローラー用鋼管には適用されない. b一般精度鋼管には適用されない.不均一壁厚は,同じ横切りに測定された壁厚さの最大値と最小値の違いを意味する. | ||||
表 3 鋼管の曲線
| 外径 ((D) /mm | 屈曲/ ((mm/m),最大 | ||
| 総精進 (PD.A) | 高精度 (PD.B) | 高精度 (PD.C) | |
| >16 | 1.5 | 1.0 | 0.5 |
表 4 内側バールの高さ単位:mm
| 総精進 | 精度 が 高まる | 高精度 |
| +0だった50 -0だった20 | +0だった50 -0だった05 | +0だった20 -0だった05 |
表 5 鋼管の重量係数
| 壁厚さ t/mm | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| コーエフィケント c | A について | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| コーエフィケント c | B について | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| コーエフィケント c | C について | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| 壁厚さ t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| コーエフィケント c | A について | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| コーエフィケント c | B について | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| コーエフィケント c | C について | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| 壁厚さ t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| コーエフィケント c | A について | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| コーエフィケント c | B について | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| コーエフィケント c | C について | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 | ||
表 6 機械特性
| 鉄鋼類 | 降降強度 Re1 について/MPa | 張力強度 Rm/MPa | 伸縮 A/% | |
| D≤168.3mm
| D>168.3mm | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195 についてb | 195 | 315 | 15 | 20 |
| Q215A,Q215B | 215 | 335 | ||
| Q235A,Q235B,Q235C | 235 | 370 | ||
| Q275A,Q275B,Q275C | 275 | 410 | 13 | 18 |
| Q345A,Q345B,Q345C | 345 | 470 | ||
| Q390A,Q390B,Q390C | 390 | 490 | 19 | |
| Q420A,Q420B,Q420C | 420 | 520 | 19 | |
| Q460C,Q460D | 460 | 550 | 17 | |
表 7 熱浸した電圧層の重量
| 鉛層の重量級 | 要求事項 | 中部と外部の表面の面積単位あたりの亜鉛コーティングの総重量 / (ググ)m2) 少なくとも |
| A について | 内側と外側の表面 | 500 |
| B について | 内側と外側の表面 | 400 |
| C について | 内側と外側の表面 | 300 |
表 8 試験項目及び鋼管の採取
| 番号 | 試験用品 | 試験頻度 | 採取量 |
| 1 | 溶融分析 | 1/炉 | 1 |
| 2 | 完成した製品分析 | 1/炉 | 1 |
| 3 | 張力試験 | 1 セット | 1 |
| 4 | 溶接の張力試験 | 1 セット | 1 |
| 5 | 衝撃試験 | 1 セット | 一度に2つのグループ,1つのグループに3つのサンプル |
| 6 | 均等化試験 | 1 セット | 各セットに2本のパイプに1つのサンプル |
| 7 | 曲がりテスト | 1 セット | 各セットに2本のパイプに1つのサンプル |
| 8 | 燃焼試験 | 1 セット | 各セットに2本のパイプに1つのサンプル |
| 9 | 液体試験 | すべて | すべて |
| 10 | 超音波検査 | すべて | すべて |
| 11 | エディ電流試験 | すべて | すべて |
| 12 | 振動層の均一性試験 | 1 セット | 1 セット |
| 13 | 振動式重量決定 | 1 セット | 1 セット |
| 14 | ガルバネス層粘着性試験 | 1 セット | 1 セット |
