製造: | 冷たい-引かれる | 熱処理: | NBK |
---|---|---|---|
表面に: | 顧客のtの条件 | 材料: | CFS 3、CFS 3A、CFS 4等 |
端の保護装置: | プラスチック管の帽子 | 使用法: | 自動車部品 |
タイプ: | 継ぎ目が無い鋼鉄管 | 形状: | 丸型 |
ハイライト: | 心棒の鋼鉄管に引かれる,DOM の金属の管 |
製品の説明:

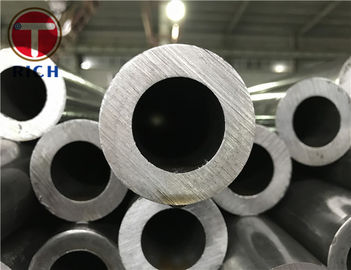

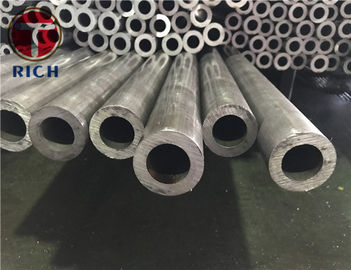

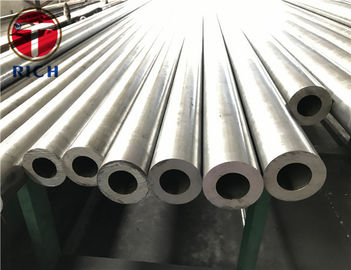

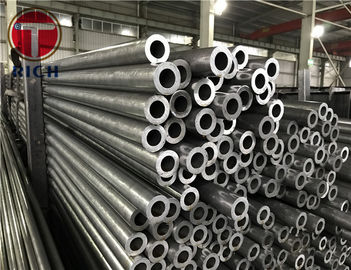

DOMの鋼鉄管円形の継ぎ目が無い風邪-引かれた鋼管BS 6323-4 CFS 3、CFS 3A、CFS 4
鋼鉄等級/鋼鉄材料:
指定 |
化学成分(レードル分析値) | ||||||
C % |
Si % |
Mn % |
P (最高) % |
S (最高) % |
Cr % |
Mo % |
|
CFS 3 |
最高0.20 |
最高0.35 |
最高0.90 |
0.050 | 0.050 | - | - |
CFS 3Aa |
最高0.20 |
0.10から0.35 | 0.60から1.00 | 0.050 | 0.050 | - | - |
CFS 4 |
最高0.25 |
最高0.35 |
最高1.20 |
0.050 | 0.050 | - | - |
CFS 5b |
最高0.23 |
最高0.50 |
最高1.50 |
0.050 | 0.050 | - | - |
CFS 6 | 0.30から0.40 |
最高0.35 |
0.50から0.90 | 0.050 | 0.050 | - | - |
CFS 7 | 0.20から0.30 |
最高0.35 |
1.20から1.50 | 0.050 | 0.050 | - | - |
CFS 8c | 0.40から0.55 |
最高0.35 |
0.50から0.90 | 0.050 | 0.050 | - | - |
CFS 9 |
最高0.29 |
最高0.35 |
最高1.50 |
0.050 | 0.050 | - | 0.15から0.25 |
CFS 10 |
最高0.26 |
最高0.35 |
最高0.80 |
0.050 | 0.050 | 0.80から1.20 | 0.15から0.30 |
CFS 11 |
最高0.45 |
最高0.35 |
最高1.00 |
0.050 | 0.050 | 0.80から1.20 | 0.15から0.30 |
指定 |
機械特性および配達状態 | |||||||||||
BKd (冷たい終了する/懸命に) |
BKWd (冷たい終了する/柔らかい) |
GBKおよびGZF (アニールされる) |
NBKのamd NZF (正常化される) |
|||||||||
Re 分 N/mm2 |
Rm 分 N/mm2 |
A 分 % |
Re 分 N/mm2 |
Rm 分 N/mm2 |
A 分 % |
Re 分 N/mm2 |
Rm 分 N/mm2 |
A 分 % |
Re 分 N/mm2 |
Rm 分 N/mm2 |
A 分 % |
|
CFS 3 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
CFS 3Aa | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
CFS 4 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
CFS 5b | 480 | 600 | 4 | 385 | 550 | 6 | - | - | - | 340 | 490 | 20 |
CFS 6 | 470 | 590 | 5 | 350 | 540 | 7 | 300 | 440 | 22 | 280 | 460 | 21 |
CFS 7 | 560 | 700 | 4 | 460 | 650 | 7 | - | - | - | - | - | - |
CFS 8c | 575 | 720 | 4 | 470 | 670 | 6 | 300 | 510 | 20 | 340 | 540 | 18 |
CFS 9 | 575 | 720 | 4 | 470 | 670 | 6 | - | - | - | - | - | - |
CFS 10 | 575 | 720 | 4 | 470 | 670 | 6 | - | - | - | - | - | - |
CFS 11 | 575 | 720 | 4 | - | 670 | 6 | - | - | - | - | - | - |
注:等級3、3A、4および5の管の溶接は特別な技術を要求しません心配は取られる溶接のための適切な英国工業規格で与えられる指導に従って遂行されるべきで、溶接例えばBS 5135。示されている他の等級の溶接は特別な技術を要求するかもしれません。 等級3Aは表面硬化の為に適しています。 bの穀物の精錬の要素はの選択で製造します加えられるかもしれません。 、BSの化学成分に従うcの鋼鉄は970-1示されているが、限界内の順序か照会の時に一致されたら供給されるかもしれません。 BKおよびGKWの状態の管が続いて熱影響部の機械特性溶接されるか、固定されるか、または熱されればdは配達状態GBKかNBKのために与えられるそれらに減るかもしれません。 |
配達状態:
BK、BKW、GBK、GZF、NBK、NZF
サイズの範囲:
OD:5.0-220mm
重量:0.5-25mm
長さ:最高の7000mm
DOMの鋼鉄管の特徴:
よい同心性
よいODおよびIDの許容
高精度
安定した質
滑らかな荒さ
TORICHの品質保証
生産Processs:
継ぎ目が無い管および冷たいデッサンまたは冷間圧延の生産
MaterialSteelの未加工管:
生産ライン冷たいデッサン:
次元のための質の点検:
渦電流テストおよび超音波テスト:
実験室の質の点検:
パッキング:
BS 6323-4の継ぎ目が無い風邪-引かれた鋼管DOMの鋼鉄管
